博世手持充电式手电钻结构设计方案

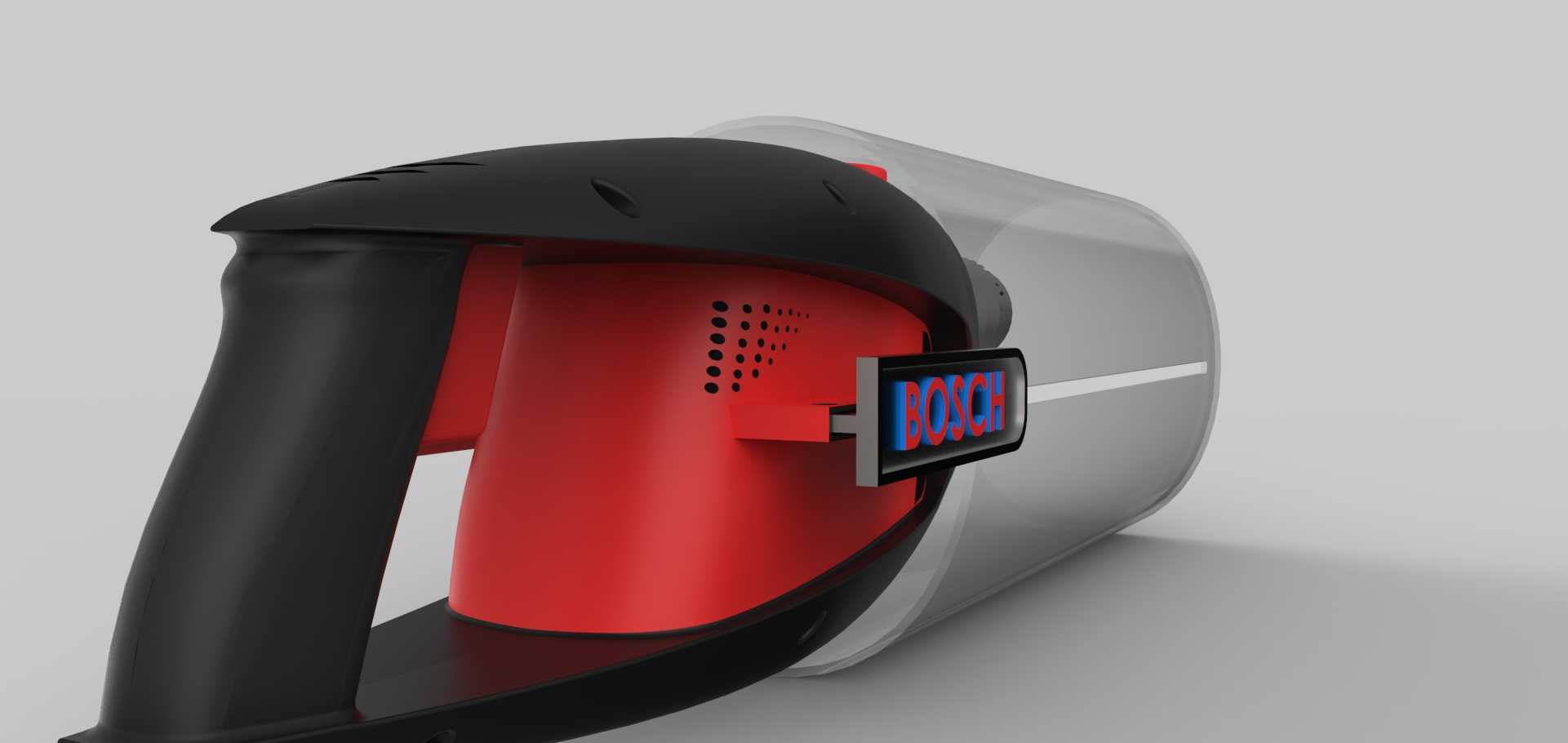

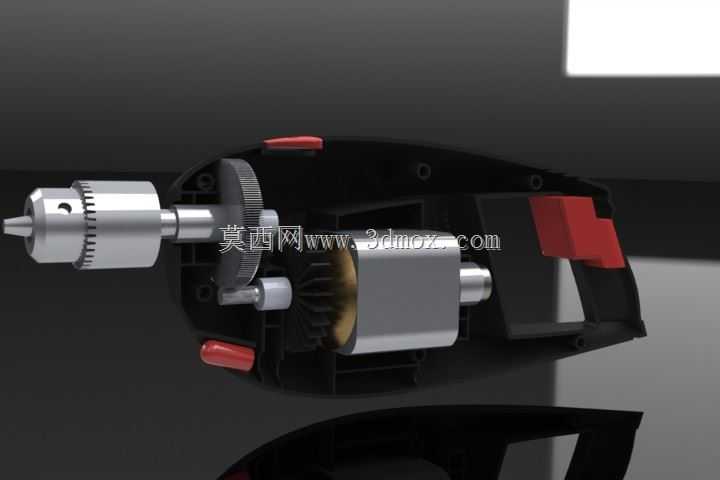

这款手持电钻的三维结构设计，首先围绕家装维修、小型金属件加工、木工开孔这类高频作业场景展开，日常作业中操作人员需要长时间单手握持设备，因此整体重心被设置在握持手柄的中心位置，避免长时间作业产生的腕部劳损。从结构布局来看，机身采用半包式外壳设计，动力模块、传动组件与电池仓沿握持方向依次排布，钻夹头输出端与机身轴线保持同轴，作业时施加的轴向推力可以直接传递到钻头位置，减少传动过程中的力损耗。

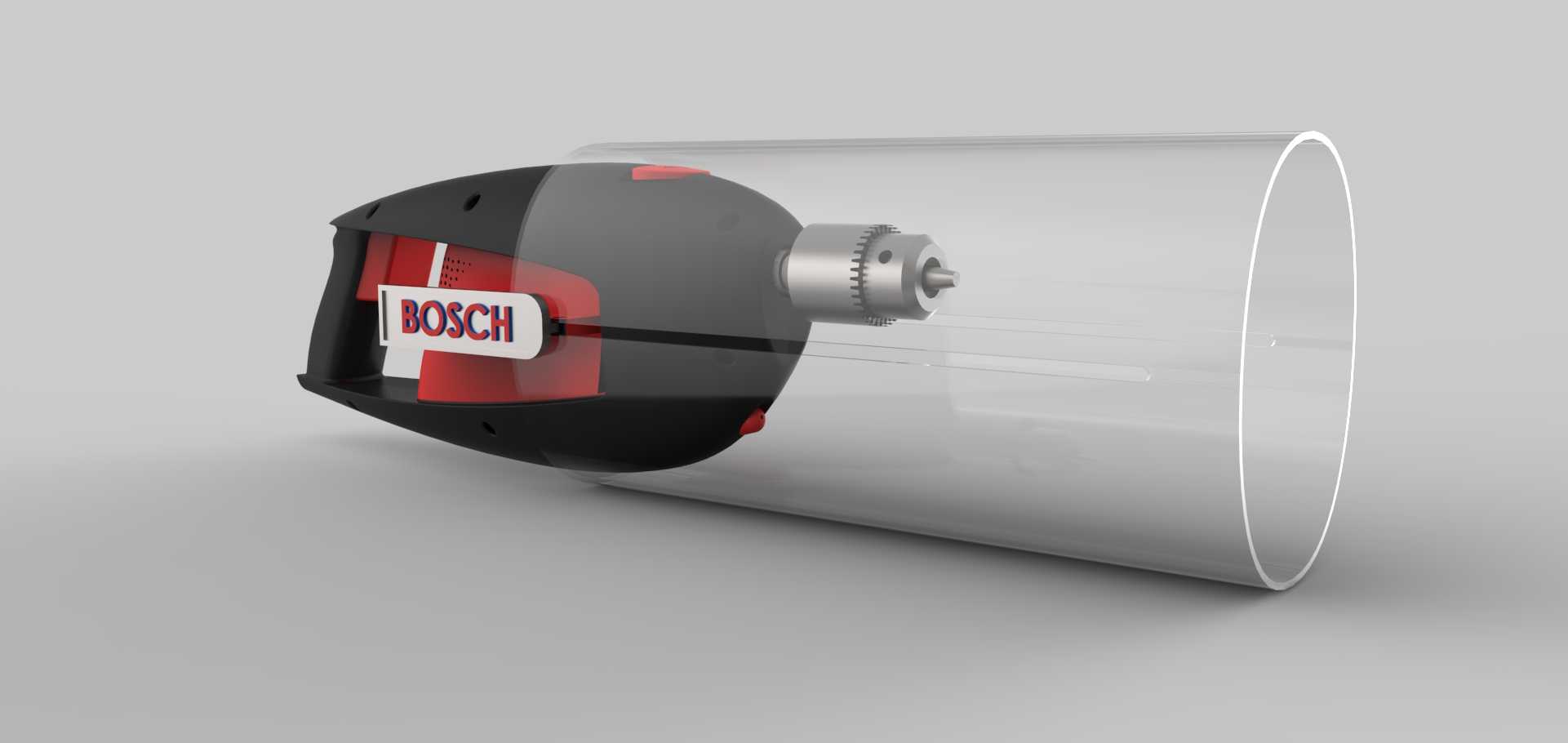

设计过程中优先考虑了实际操作的边界限制，机身最大直径控制在65mm以内，可以伸入宽度80mm以上的狭窄空间完成侧壁钻孔作业，不含钻头的整机长度控制在180mm区间，在吊柜内侧、设备机架间隙这类局促作业场景下也能灵活调整钻孔角度。握持区域做了贴合手掌弧度的曲面处理，表面预留的防滑筋位置对应指关节自然握持的贴合点，即使戴劳保手套操作也能稳定握持，不会出现打滑脱手的问题。

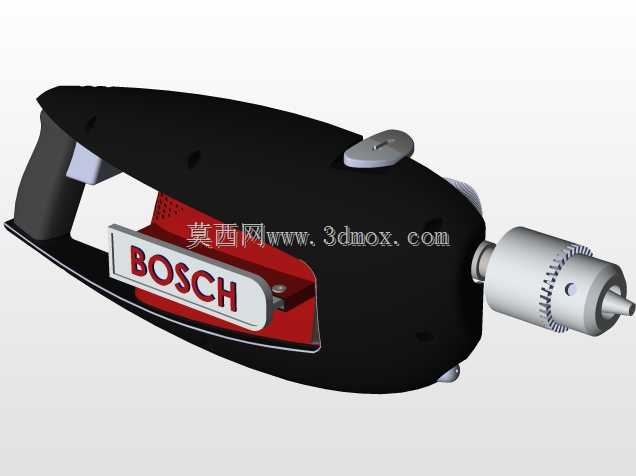

功能结构上，前端的三爪钻夹头采用标准自锁式结构，可夹持1-10mm直径的直柄钻头，适配木工钻、麻花钻、批头等多种作业头，夹头与传动输出轴采用锥面配合传递扭矩，最大输出扭矩可以覆盖日常家装拧装紧固件、薄钢板钻孔、实木开孔的作业需求。机身上的正反转切换拨块设置在握持拇指可触及的位置，无需大幅移动手部即可切换旋转方向，适配螺丝拆装的作业需求，顶部的调速开关按压力度与输出转速线性对应，操作人员可以根据不同材质的钻孔需求灵活控制进给转速，避免硬材质钻孔时转速过高导致钻头烧损，或是软材质作业时转速过低影响作业效率。

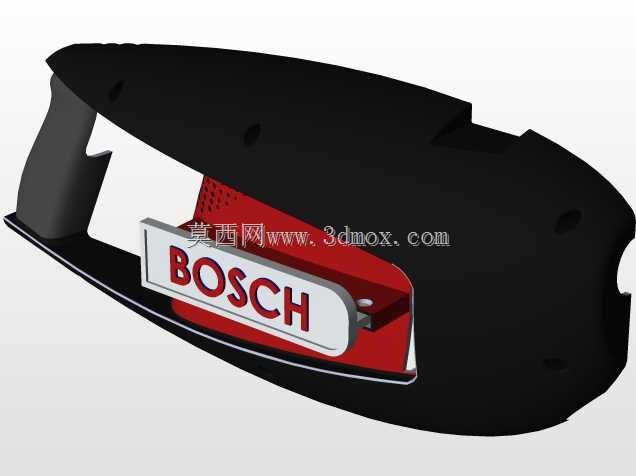

机身外壳采用前后分件的装配结构，接缝位置设置有错位止口，日常作业中飞溅的木屑、金属碎屑不会进入机身内部影响传动组件运行，电池仓与手柄集成设计，更换电池时只需按压卡扣即可拔出电池包，无需额外工具辅助。散热风道沿电机轴向设置，进风口位于机身尾部，出风口设置在钻夹头侧方，作业时气流从尾部进入带走电机热量后从前端排出，不会直吹操作人员手部，同时也能避免钻孔产生的碎屑被气流吹向操作人员面部。

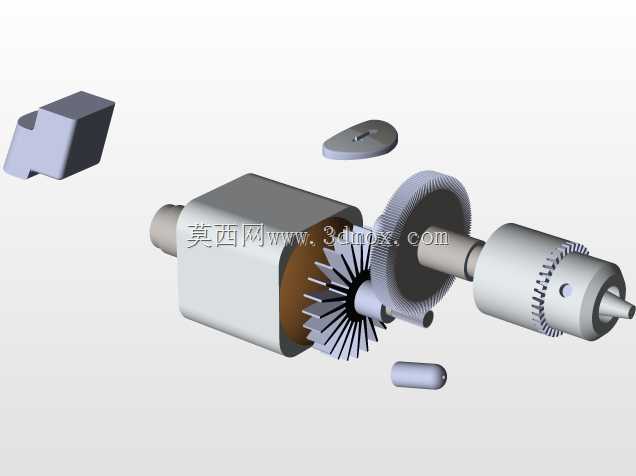

从安装适配的角度来看，这款电钻的辅助手柄安装位设置在钻夹头后侧的机身颈部，需要大扭矩钻孔作业时可以加装侧置辅助手柄，双手握持施加更大的轴向进给力，机身尾部预留的挂绳孔可以连接安全挂绳，高空作业时将设备挂在安全带上避免坠落。传动结构采用行星齿轮减速布局，电机输出的高转速经过三级齿轮减速后传递到钻夹头，在保证输出扭矩的同时控制齿轮传动的噪音水平，日常居民区作业也不会产生过大的噪音干扰。
