起重作业用单滑轮吊钩组结构设计

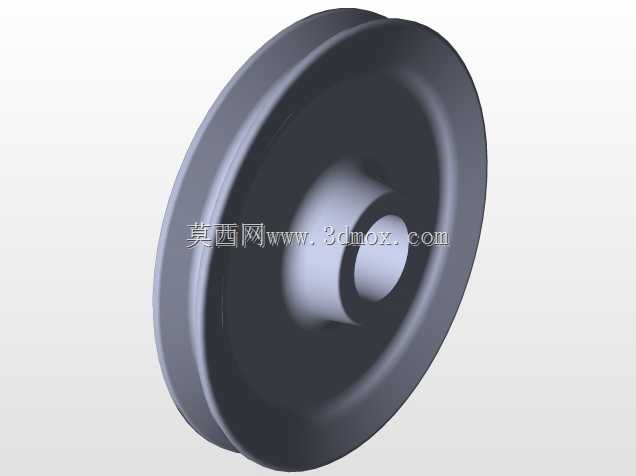

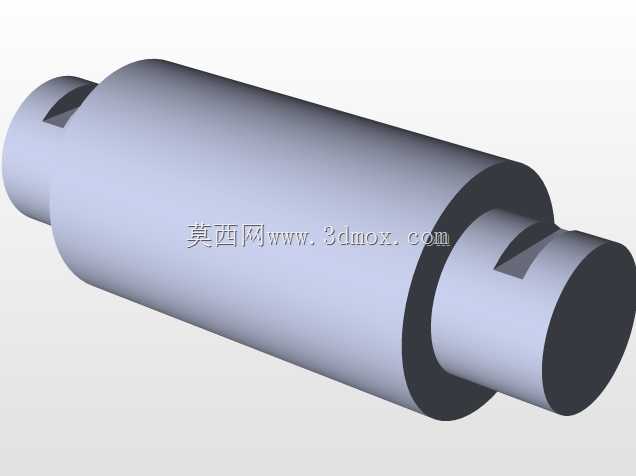

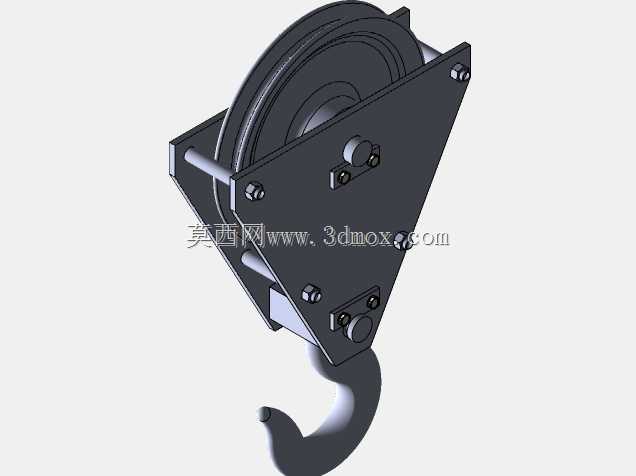

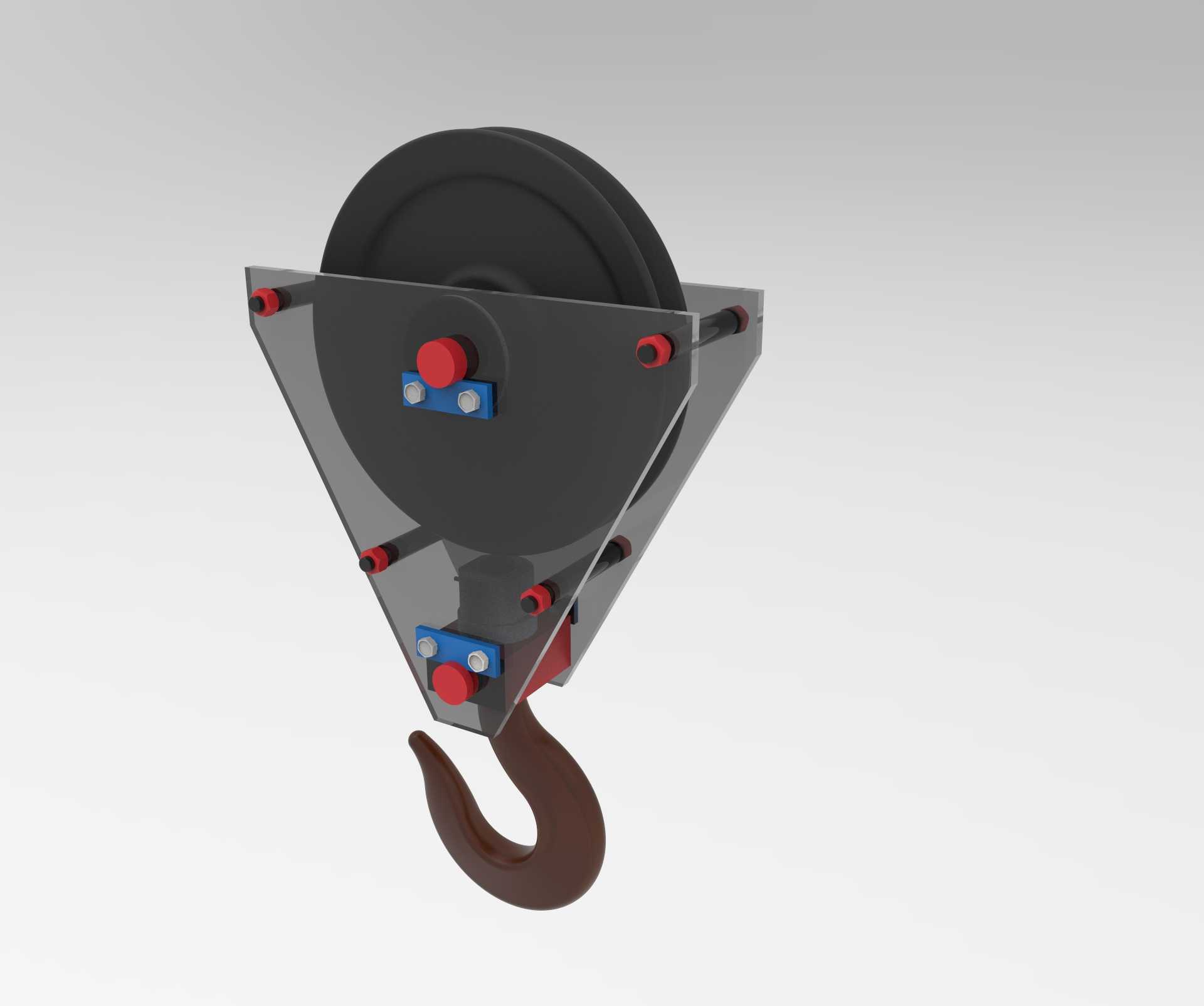

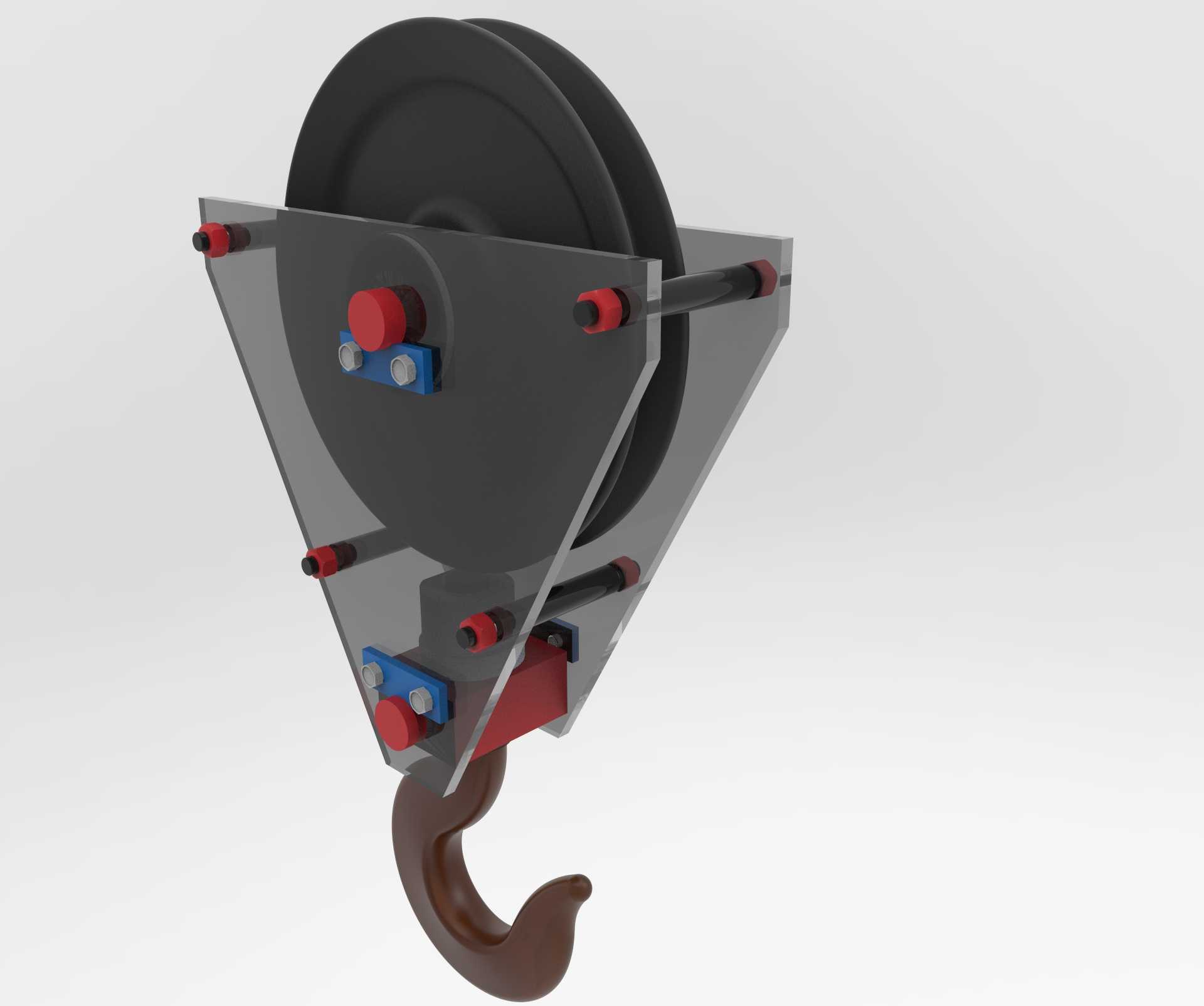

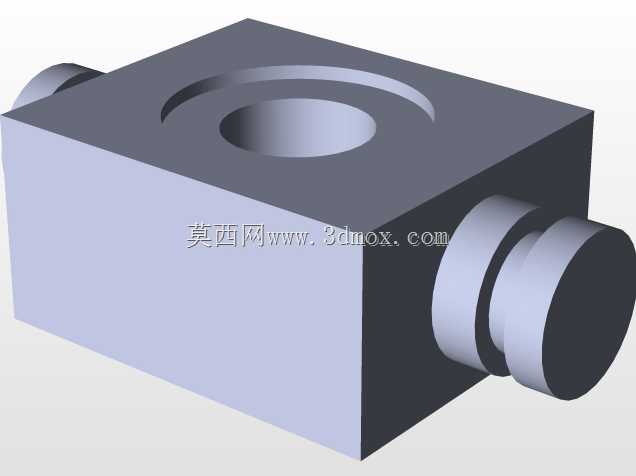

在车间重型工件转运、港口散货装卸、基建现场构件吊装这类常规起重作业场景里，吊钩组是直接承接载荷、连接起升钢丝绳与被吊物的核心执行部件，其结构合理性直接决定起重作业的安全冗余与操作顺畅度。这套吊钩组采用单滑轮承载结构，滑轮通过中部的心轴固定在三角形夹板架体上，心轴两端采用轴端挡板配合紧固件锁止，避免滑轮在受载时出现轴向窜动，同时预留了滑轮转动的合理间隙，保证钢丝绳收放过程中滑轮转动灵活，不会出现卡滞、偏磨的问题。夹板架体采用对称式三角形布局，上宽下窄的结构形式既能够给滑轮留出足够的安装与转动空间，又能在下部收窄位置集成吊钩的连接结构，架体上的连接销轴全部采用防松设计，每个销轴端部都设置了防脱结构，避免作业过程中销轴受振动脱出引发安全事故。吊钩部分采用锻造钩体结构，钩身带有自然的弧度过渡，钩颈位置通过推力轴承与架体下部连接，能够在起吊后根据被吊物的重心自动调整吊钩角度，不会出现钩身受附加扭矩的情况，降低钩体断裂的风险。设计过程中优先考虑了载荷传递路径的合理性，钢丝绳的载荷通过滑轮传递到心轴，再由心轴均匀分散到两侧的夹板上，最终通过下部的连接结构传递到吊钩，整个传力路径没有应力集中的突变截面，所有受力位置都做了圆角过渡处理，避免长期受载出现疲劳裂纹。安装边界上，架体上部的滑轮槽宽度适配常规起重作业用的钢丝绳直径，两侧夹板的外侧间距小于常规起重小车的吊钩导向槽宽度，能够直接适配多数通用桥式起重机、门式起重机的起升机构安装要求，不需要额外做结构改造。滑轮的绳槽深度满足钢丝绳防脱要求，即使在起升过程中出现小幅的钢丝绳偏斜，也不会出现跳绳、脱槽的问题，架体下部的吊钩转动角度范围覆盖360度水平回转，能够适配不同角度的吊点连接需求，不需要额外加装转环配件。日常维护层面，所有销轴位置都预留了润滑注油通道，滑轮轴承、吊钩推力轴承都可以在不拆解整体结构的情况下完成注油保养，降低现场维护的工作量，夹板表面的紧固件全部采用外露设计，日常巡检时可以直接检查紧固件的锁止状态，及时发现松动隐患。
