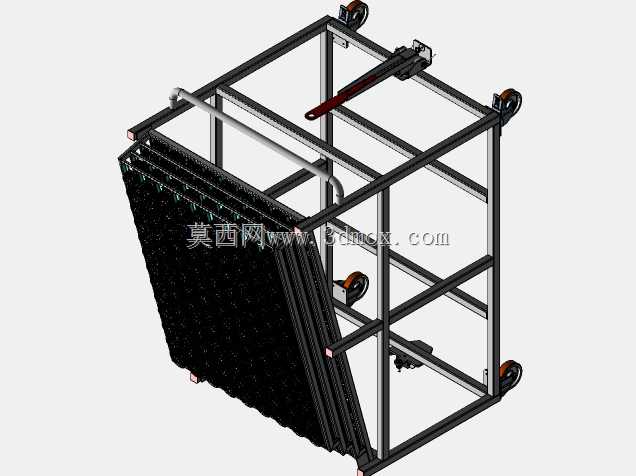

车间物料转运斜置载物空腔台车

这款空腔台车主要面向生产车间内部工序间的物料周转场景设计，尤其适配板状、带悬挂点位的工件短途转运需求，可直接对接生产线边的物料暂存区与装配工位，减少工件二次搬运带来的磕碰损伤。从结构设计逻辑来看，框架采用标准工业铝型材搭配角件拼接成型，无需复杂焊接工序，后期维护更换部件时拆装便捷，框架整体做矩形笼式布局，抗扭刚度足以承载常规批次的工件重量，底部四个角位配置带刹车的万向脚轮，直行转向灵活，停靠工位时踩下刹车即可锁定位置，不会受地面坡度或外力碰撞出现滑移。载物区域采用斜置式布局，倾斜角度经过实际操作验证，操作人员取放工件时无需过度探身，能有效降低长期作业的腰部负荷，斜置载物面排布有均匀的悬挂点位，可适配带挂钩的工件挂装，避免工件堆叠造成的表面刮花，同时斜置结构能让工件自然靠向框架侧部，转运过程中不会出现工件滑落的情况。框架上部预留的横向管路安装位，可根据实际使用需求加装气路接头或照明组件，适配部分需要在台车上完成简易预装配的作业场景，侧边设置的推拉扶手高度符合人体工程学要求，握持位置做了防滑处理，操作人员推行时施力顺畅。安装边界方面，台车整体宽度控制在常规车间通道的通行阈值内，可顺利通过1.2米宽的人行通道与设备间的安全间隙，整体高度适配多数生产线边的操作高度，停靠时不会遮挡线边的操作按钮与物料呼叫装置。框架底部预留了100mm的离地间隙，可顺利通过车间地面的减速带与线槽盖板，不会出现底盘剐蹭地面的情况，脚轮安装位做了加强筋补强，长期满载使用也不会出现安装位变形开裂的问题。斜置载物架与主框架之间采用快拆式连接结构，可根据转运工件的尺寸更换不同挂点密度的载物板，拓展台车的适配场景，无需重新制作整体框架，能降低车间工装的整体投入成本。
