45毫米规格工业铝型材直角连接角撑

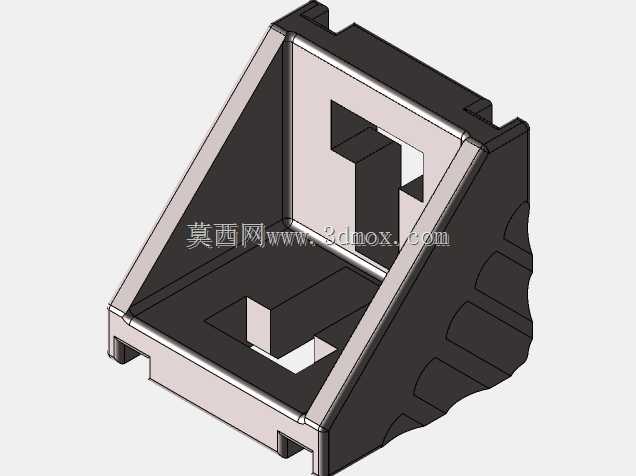

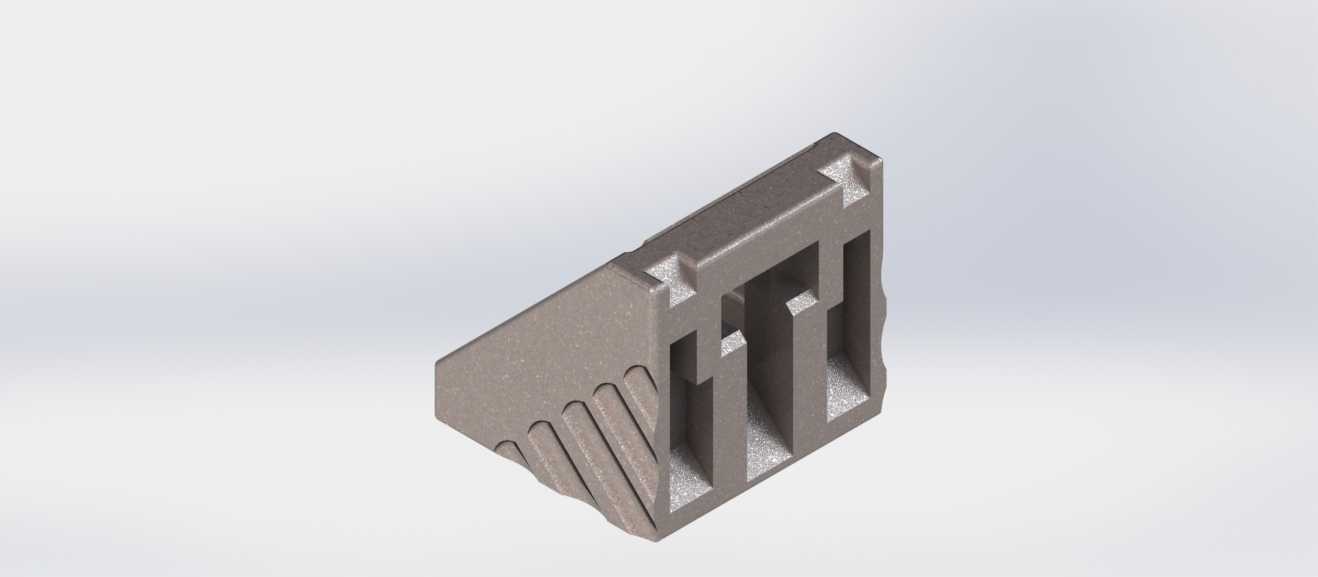

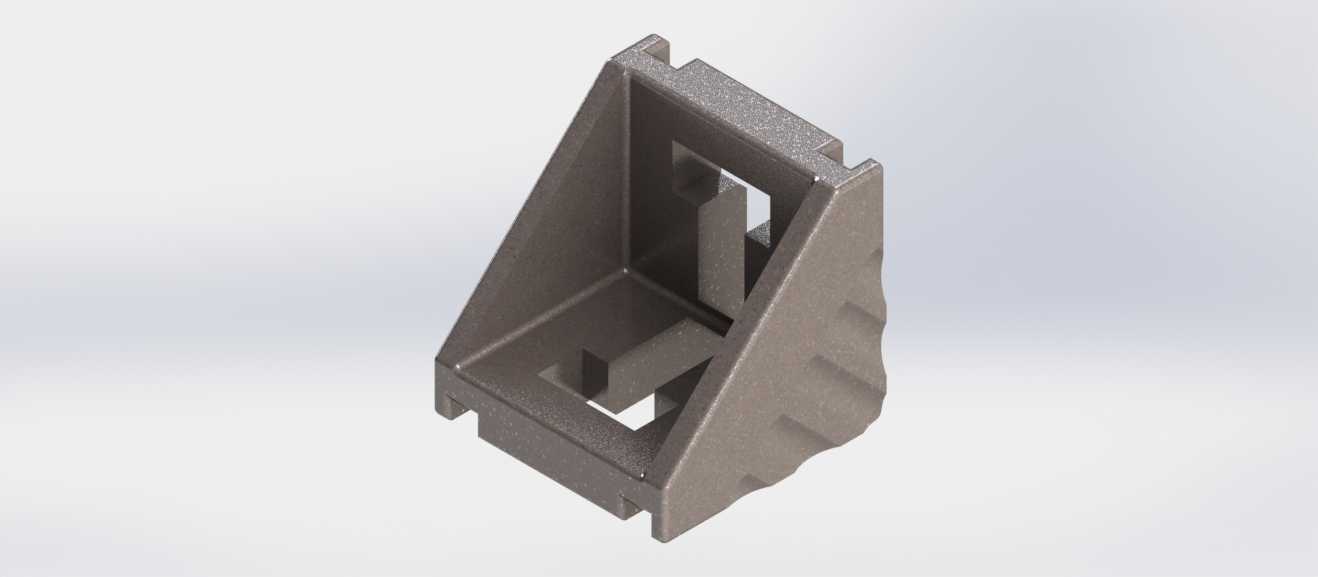

这款角撑件主要适配45毫米截面规格的工业铝型材框架搭建场景，在自动化设备机架、工业流水线护架、物料周转货架、设备安全防护围栏的组装环节中承担直角部位的连接加固作用，能有效抵消型材拼接位置受到的垂直载荷与侧向扭力，避免框架长期受载后出现直角错位、拼接缝开裂的问题。从结构设计来看，整体采用三角加强的力学构型，依托三角形结构的固有稳定性，将两个垂直方向型材的受力均匀传导到整个支撑面上，而非集中在螺丝锁付点位，大幅降低连接点的应力集中系数。角撑的两个安装面分别预制了与铝型材槽口对应的卡位凸台，安装时凸台可直接嵌入型材的标准槽道内，无需额外对位调整，既能在锁付螺丝前实现预定位，防止安装过程中角件移位，也能承担部分横向剪切力，减少连接螺丝的受载负担。角撑的内侧做了镂空减重设计，在不影响整体结构强度的前提下，去除了非受力区域的多余材料，既降低了自身重量，也能避免角件内侧与型材槽内的内置螺母、弹性扣件等安装配件产生空间干涉，适配市面上主流的欧标45系列铝型材安装标准。在安装边界上，角件贴靠型材的两个安装面平面度控制在合理公差范围内，安装后与型材表面贴合紧密，不会出现局部翘起导致的锁付应力不均问题，外侧的加强筋做了圆弧过渡处理，没有尖锐棱角，既避免了安装调试过程中划伤操作人员，也能减少应力集中导致的角件断裂风险。侧面的防滑纹理设计，一方面是在注塑或压铸成型过程中提升材料的流动性，保证薄壁位置的成型精度，另一方面也能在手动对位安装时增加摩擦力，方便操作人员拿取对位。这类角撑件在实际使用中，通常搭配T型螺栓与法兰螺母使用，根据框架的载荷等级选择单角件或双角件对装的方案，在重载设备的底部支撑位置、人员操作频繁的门框直角位置，往往需要在型材的内外两侧同时安装角撑，以提升连接部位的抗冲击能力。相较于采用焊接方式的直角连接，这种角撑连接不需要对型材做焊接破坏表面处理，拆装调整方便，后期框架改造时可以随意拆卸重组，不会造成型材报废，非常适合柔性化生产线上需要频繁调整布局的设备框架搭建，也能满足非标设备快速组装的交付需求，在工业铝型材应用场景中是用量极大的基础连接配件。
