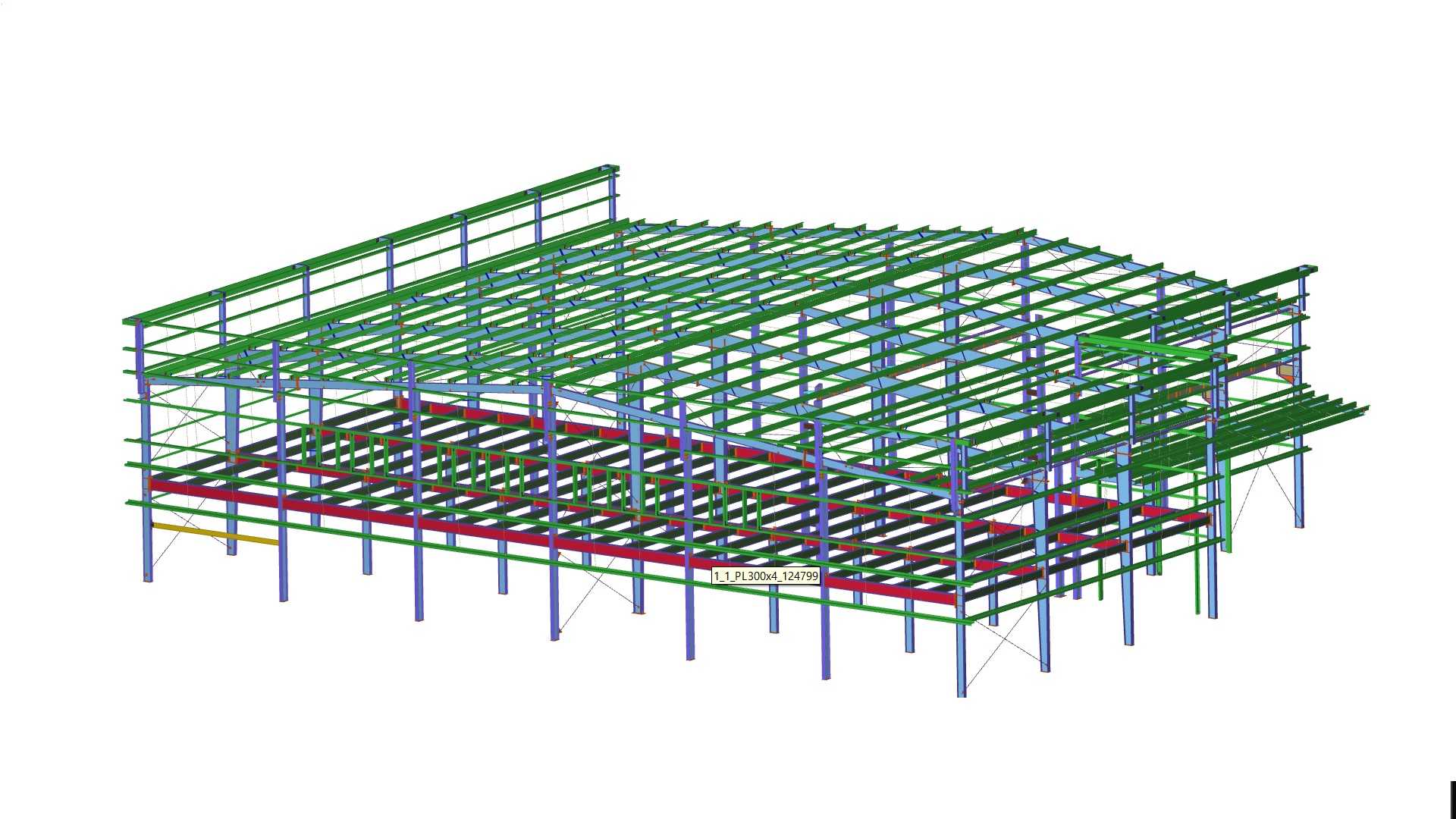

带吊车梁夹层PEB钢结构框架设计

这套带夹层的PEB钢结构框架，主要面向有起重作业需求的工业厂房、仓储加工一体化车间场景，可同时满足底层大空间物料周转、重型设备布设，上层夹层作为辅助生产区、轻型物料存储或办公配套的复合使用需求，相比传统混凝土结构，施工周期更短，空间利用率更高，适配多数中小型加工制造企业的场地建设需求。从结构功能来看，底层布设的吊车梁可直接配套桥式起重机使用，承担车间内重型工件、原材料的吊装转运作业，梁柱节点采用刚接设计，可有效传递吊车运行时的动载荷与竖向静载荷，柱间交叉支撑可抵消水平方向的风载与吊车制动产生的横向冲击力，避免结构出现侧向位移。夹层区域的次梁排布经过载荷验算，可满足均布活载下的使用要求，楼面可铺设钢承板后浇筑混凝土，也可直接铺设花纹钢板作为轻型作业面，适配不同的使用场景。设计过程中优先考虑了安装边界的适配性，钢柱底部预留锚栓连接位，可直接与预制混凝土基础对接，所有构件均采用模块化拆分设计，单根构件长度控制在常规运输车辆的运载范围内，现场无需大量二次裁切，通过高强螺栓即可完成主体拼接，大幅降低现场焊接作业量与安装难度。框架的柱距、跨度参考常规工业厂房的通用模数设置，可适配多数标准尺寸的厂房围护板材，后续若有产能扩张需求，还可在现有结构基础上进行延伸扩建，无需对原有主体结构做大规模改动。从结构受力逻辑来看，主钢架采用变截面H型钢设计，在弯矩较大的梁柱连接区域加大截面高度，在受力较小的区域适当减小截面尺寸，在保证结构整体刚度与承载力的前提下，尽可能降低钢材用量，控制整体建设成本。夹层区域的边梁做了加强处理，可承担围护墙体的竖向载荷，同时预留了管线穿梁的孔洞位置，方便后续布设水电、通风等配套管线，避免现场开孔对构件受力性能造成破坏。吊车梁与主柱的连接位置设置了加劲肋，可分散吊车轮压带来的局部集中应力，防止长期使用过程中节点位置出现变形，柱脚位置设置了抗剪键，可抵消水平载荷对锚栓的剪切作用，提升结构整体的抗震与抗冲击性能。
