外啮合齿轮式液压动力元件结构设计

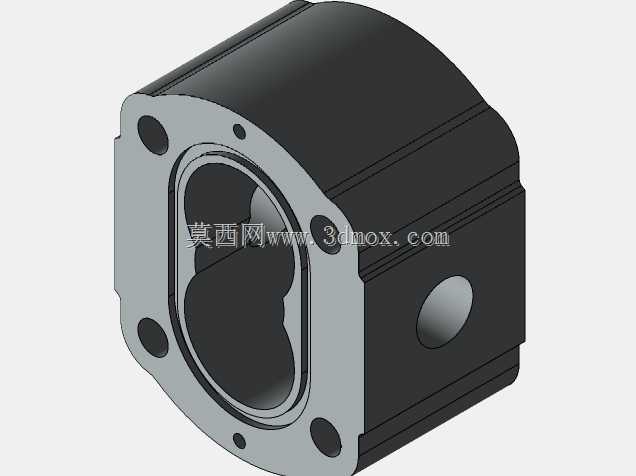

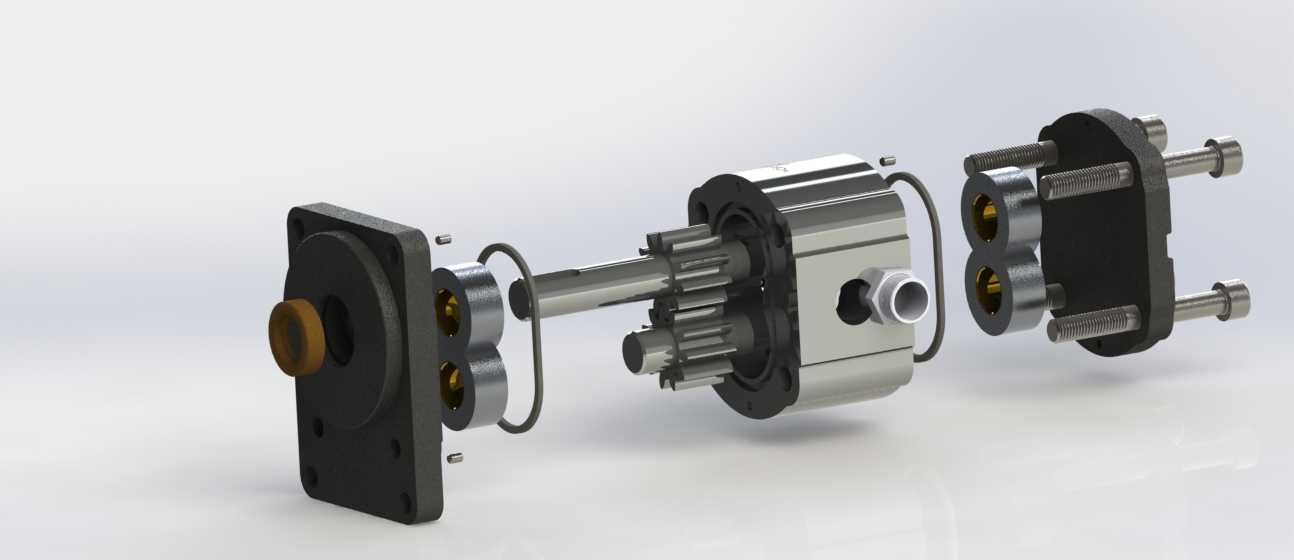

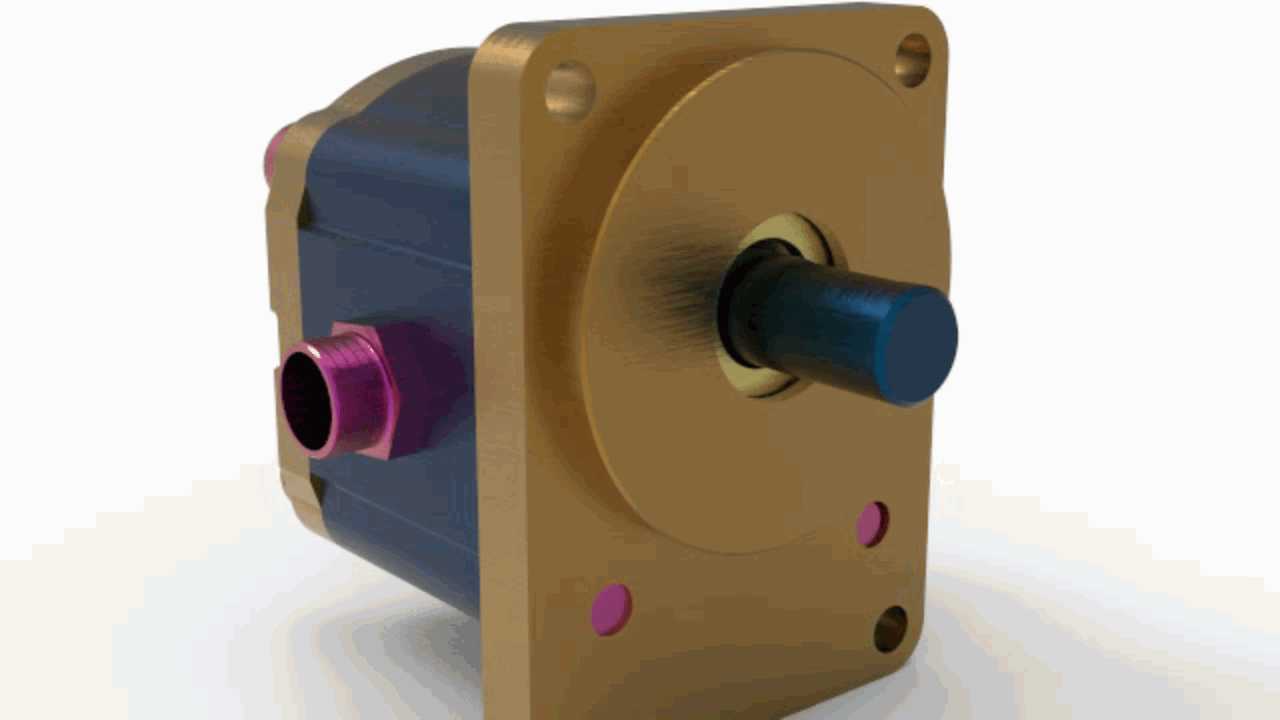

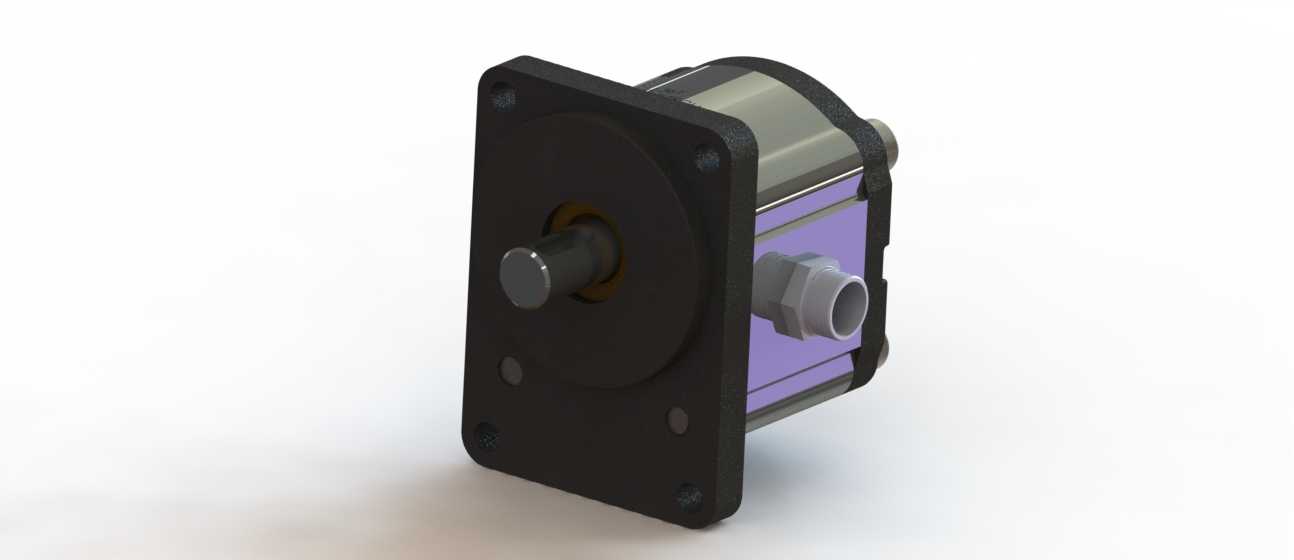

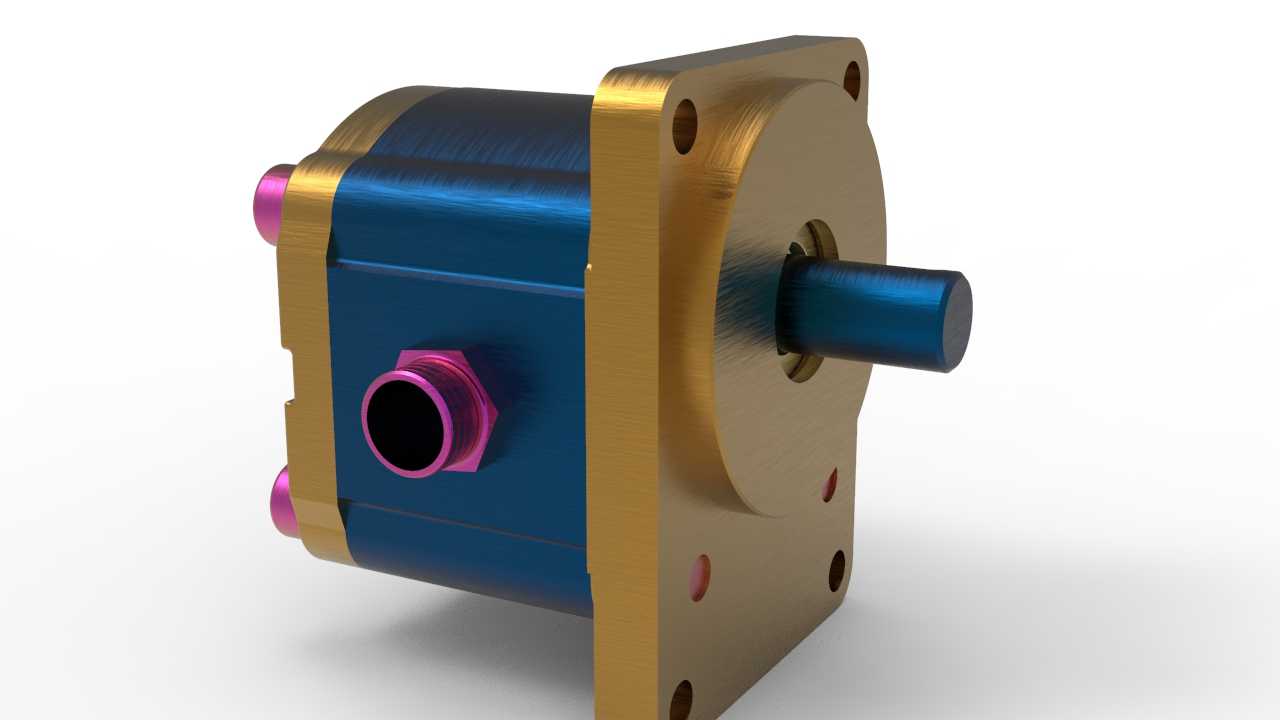

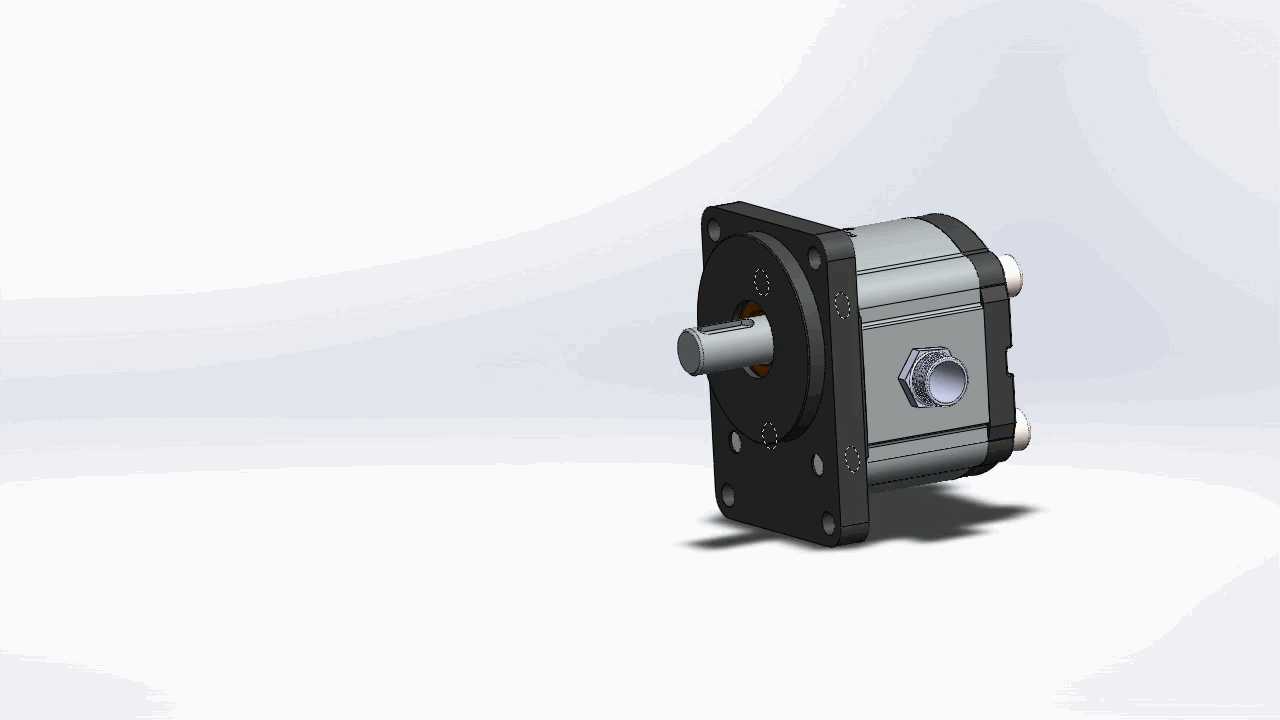

这款液压泵采用外啮合齿轮结构作为核心动力转换单元，在各类中低压液压传动系统中承担压力油供给的核心作用，常见于小型工程机械辅助液压回路、机床夹具夹紧系统、农用机具液压操控单元、物流设备升降驱动回路等场景，能够将原动机输入的旋转机械能转化为液压油的压力能，为后续执行元件提供稳定的压力油源。从结构设计逻辑来看，前端采用方形法兰安装面，四个角部预留通孔安装位，安装时可直接贴合设备安装基面通过螺栓锁紧，安装面的平面度公差控制在0.02mm以内，保证安装后泵轴与原动机输出轴的同轴度偏差处于允许范围，避免偏载造成的轴封过早磨损、轴承异常损坏问题。伸出端的轴头采用标准圆柱轴结构，配套平键连接位，可直接通过联轴器与驱动电机或内燃机输出端连接，轴伸长度经过匹配计算，既保证联轴器的安装定位空间，又不会因为轴伸过长造成运转时的径向跳动超差。泵体侧面设置的进出油口采用内螺纹连接结构，油口位置的流道做了圆弧过渡处理，减少液压油流经时的局部压力损失，同时降低流道内的紊流噪声，提升泵组运转时的平稳性。泵体主体采用分段式结构，前端盖、齿轮腔壳体、后端盖通过定位销保证装配同轴度，连接螺栓沿壳体周向均匀布置，锁紧时可按照对角顺序逐步拧紧，保证各结合面的压紧力均匀，避免高压油从结合面渗漏。齿轮副采用高精度磨齿加工，齿形做了卸荷槽结构优化，能够有效降低齿轮啮合过程中的困油现象，减少运转时的振动与噪声，同时提升容积效率。齿轮两侧的侧板采用耐磨合金材料，带有压力补偿结构，可随着泵工作压力的升高自动调整侧板与齿轮端面的间隙，在高压工况下依然能保持较高的容积效率，减少内部泄漏。轴端采用双唇口骨架油封密封，外侧唇口阻挡外界灰尘杂质进入泵腔，内侧唇口防止液压油沿轴向外漏，适配常规矿物液压油的工作介质，工作温度范围覆盖-20℃到80℃的常规工业场景。整体外形结构紧凑，方形法兰的安装边界尺寸适配多数小型液压站的安装空间，不需要额外设计复杂的转接安装板，选型时可直接根据系统所需的流量、工作压力参数匹配对应规格，安装调试过程中仅需要保证驱动轴与泵轴的同轴度、进出油口的密封连接可靠性，即可快速投入使用。
