柴油机立式涡轮消防供水泵结构

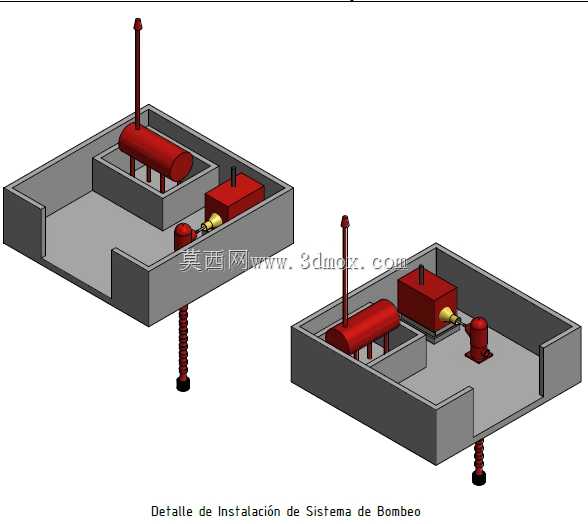

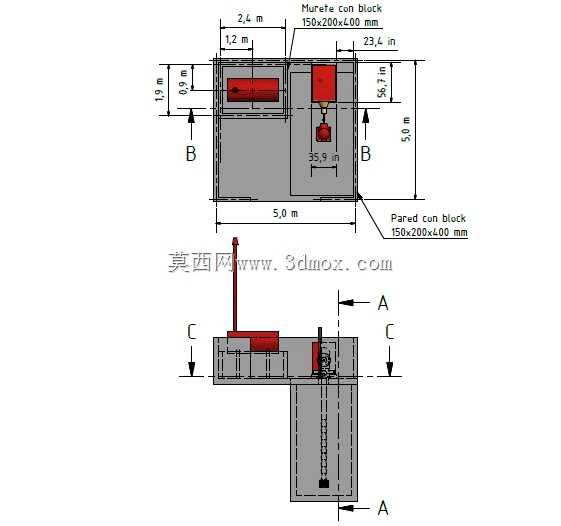

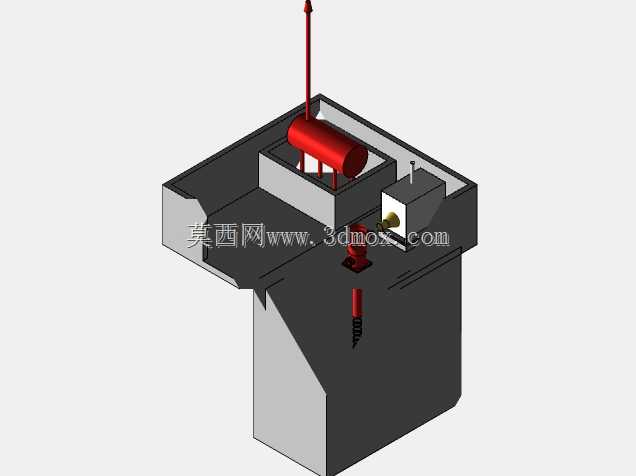

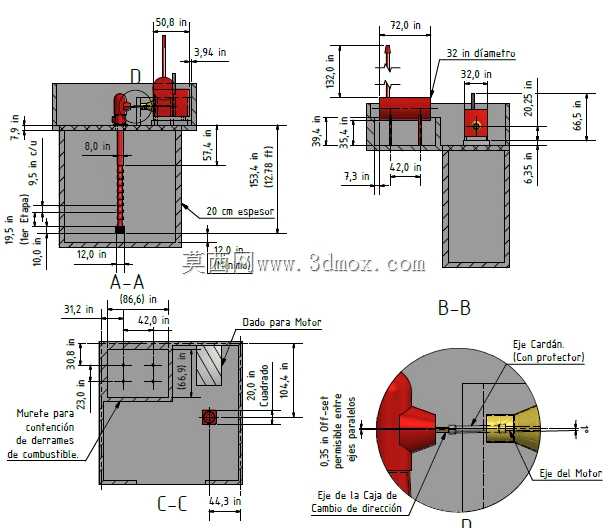

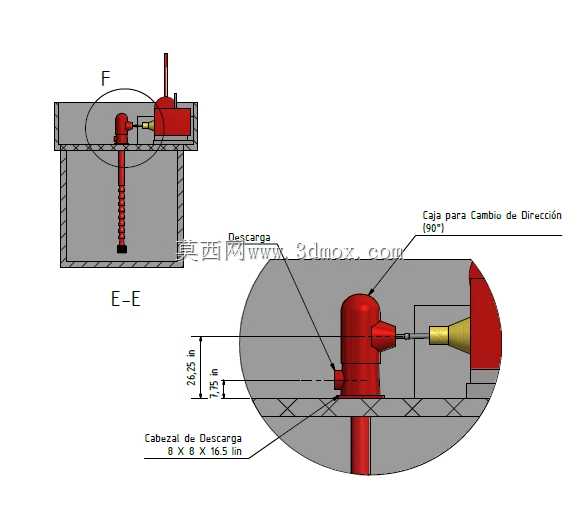

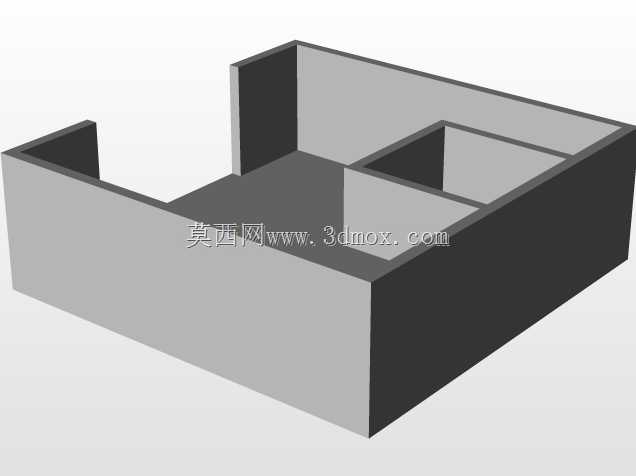

在工业厂区、大型仓储堆场以及民用建筑的固定消防系统配置中，可靠的供水动力单元是整个消防体系的核心保障，这款适配柴油机驱动的立式涡轮消防泵，正是针对无稳定市政供电、或需要高冗余度消防供水保障的场景设计的核心输水设备。从结构设计逻辑来看，该泵采用立式长轴涡轮结构，将泵体叶轮段置于下部储水腔体内，动力输入端布置在上方的安装平台，通过带保护套的万向传动轴连接柴油机输出端，这种布局既可以保证泵体启动时的快速引水，无需额外配置复杂的引水装置，也能让柴油机等动力部件布置在地面以上的干燥空间，避免汛期积水、场地潮湿对动力单元的侵蚀，同时大幅缩减设备整体的横向占地空间，适配场地紧凑的消防泵站建设需求。从安装边界的尺寸标注来看，该泵的安装基坑与上部平台的尺寸匹配经过了精细化校核，下部储水腔的侧壁预留了20cm厚度的混凝土施工余量，泵体垂直安装的定位尺寸、上部动力端的安装支座开孔位置都做了明确的尺寸标注，横向安装基准与纵向安装基准的公差控制充分考虑了现场土建施工的误差余量，传动轴的护套管设计既可以规避长轴转动过程中的径向摆动，也能防止杂物缠绕传动轴引发的传动故障。在功能特性上，该泵配套了完整的安装附属配件，包含动力端安装底座、传动轴防护结构、泵体导流段等部件，选型时可直接匹配12MBF型号的立式涡轮泵本体，适配Peerless泵的通用安装接口，无需额外做结构改型即可完成整套泵站的装配。在实际应用中，这类泵组主要承担消防系统的恒压供水任务，在火灾发生时可快速启动，通过涡轮叶轮的高速转动将储水池内的水加压输送到消防管网，为消火栓、喷淋系统提供满足压力要求的消防用水，相比电机驱动的消防泵，柴油机驱动的形式可在断电、电网故障的极端工况下保持独立运行，大幅提升消防系统的可靠性。设计过程中针对消防场景的特殊需求，对泵体的过流部件做了适配大流量输水的结构优化，流道的转折角度做了平滑处理，减少水力损失，同时各连接部位的密封结构充分考虑了长期静置备用的工况，避免长期存放后出现密封失效、启动漏水的问题，安装支座的加强筋布置也匹配柴油机运行时的振动载荷，防止长期振动引发的结构松动。
