钢丝涂覆生产线用挤出机筒结构

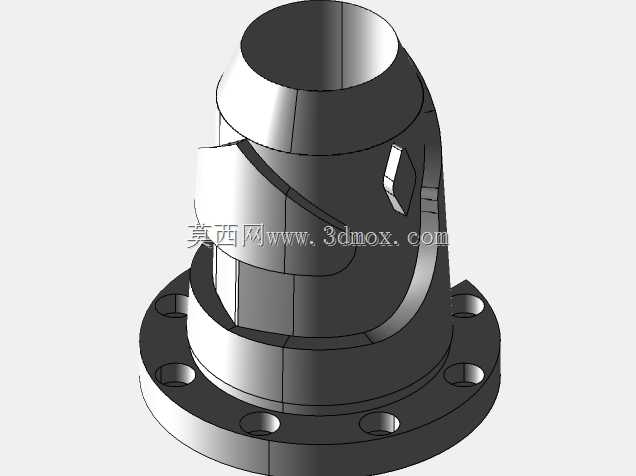

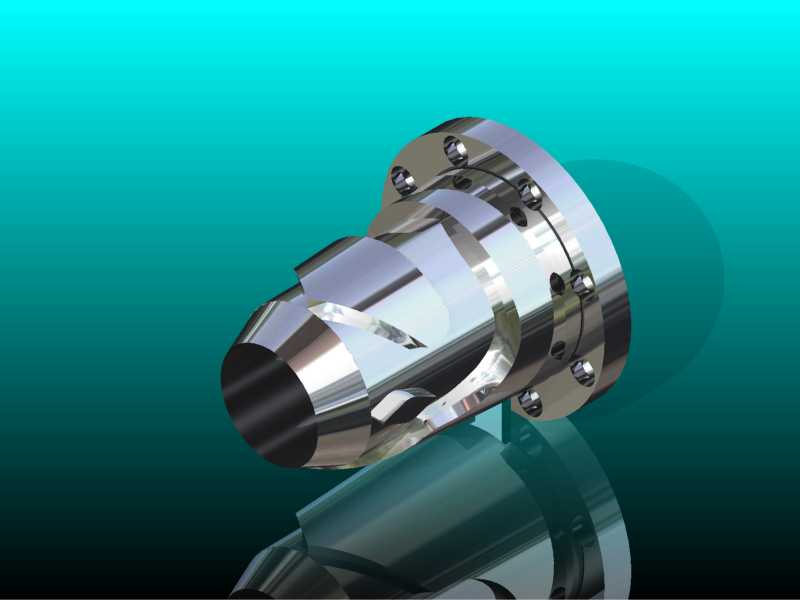

在金属线材表面处理生产线里，这类机筒是挤出涂覆工位的核心过流承压部件，主要承担熔融涂覆材料的稳压输送、成型包覆的功能，针对钢丝这类细长金属线材的连续表面涂覆工序设计，适配在线连续走料的生产节奏。从结构设计逻辑来看，机筒前端的锥段是成型流道的过渡区，锥角的取值经过流场仿真验证，能够避免熔融物料在流道内形成滞留死区，保证涂覆层出料时周向厚度均匀，不会出现偏包、漏涂的缺陷；法兰端的周向均布螺栓孔是安装定位接口，安装时需要和挤出机的模头固定板贴合，螺栓预紧力按照法兰密封的压强要求计算，保证高压工况下连接面不会出现溢料问题。机筒的内腔流道做了渐变截面设计，从进料端的大直径圆柱腔逐步过渡到出线端的小直径成型口，流道表面的粗糙度要求控制在Ra0.8以内，减少物料流动的阻力，同时避免物料残留碳化影响涂覆质量。安装边界上，法兰端的外径尺寸需要匹配对应挤出机模头座的安装孔位，周向螺栓孔的分度圆误差控制在0.02mm以内，保证安装后流道的同轴度，避免走料时钢丝和内壁发生剐蹭；出线端的锥段长度需要和后续冷却定型套的入口尺寸匹配，保证涂覆后的线材能够平稳进入冷却工位，不会出现料层拖拽变形的问题。实际生产场景中，这类机筒需要承受一定的工作温度和内压，因此结构设计时在法兰和筒体的连接位置做了圆角过渡，避免应力集中导致长期使用后出现开裂；筒体外壁预留了温度传感器的安装位，能够实时监测工作段的物料温度，配合温控系统保证涂覆材料的熔融状态稳定。针对钢丝涂覆的特殊工况，机筒的出线口位置做了耐磨镶套设计，镶套采用硬质合金材质，能够承受高速走丝时的轻微摩擦，延长整机的维护周期，减少生产线停机更换配件的时间。
