抽吸系统用90度弯转带料斗输送管道

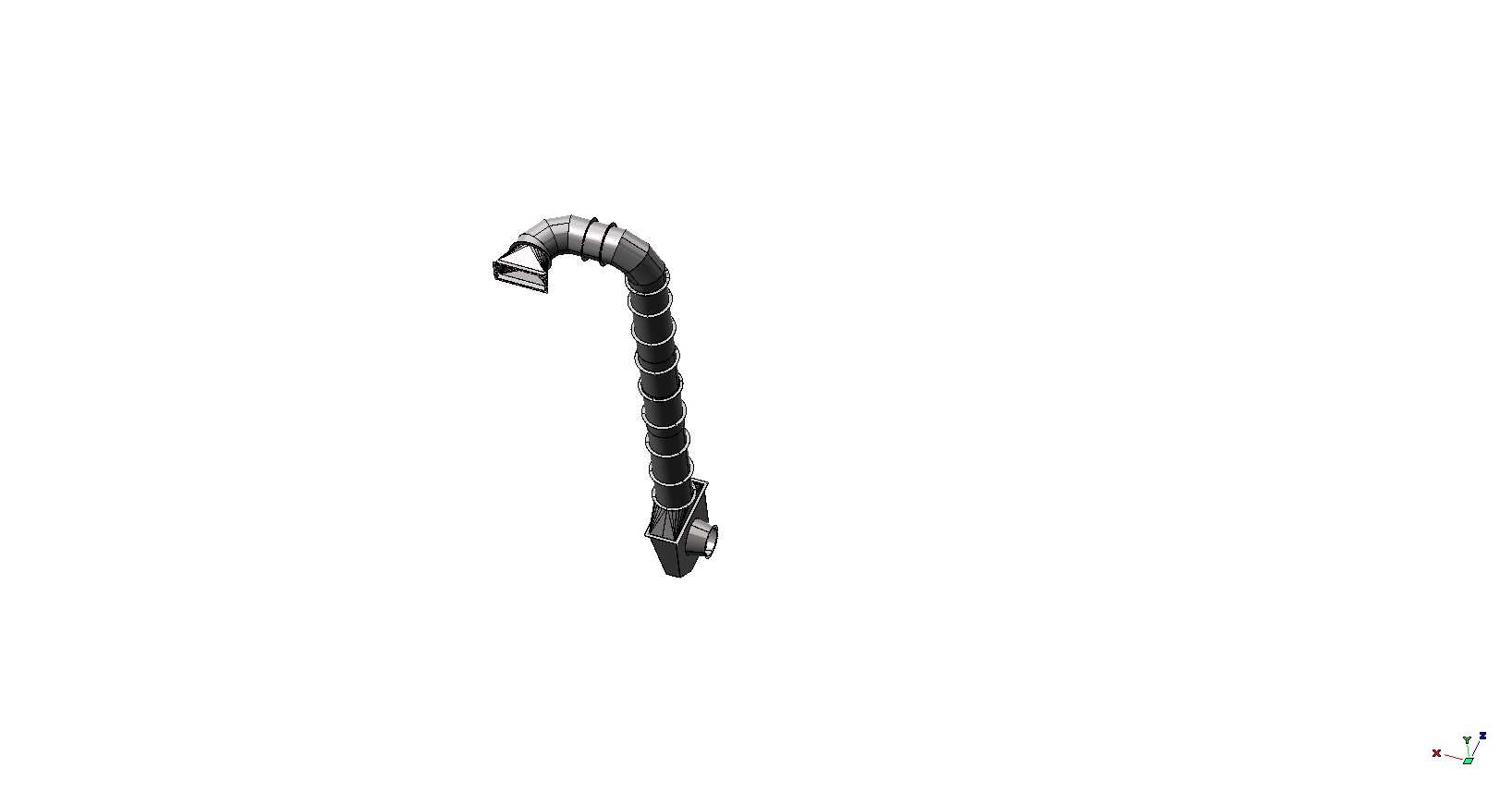

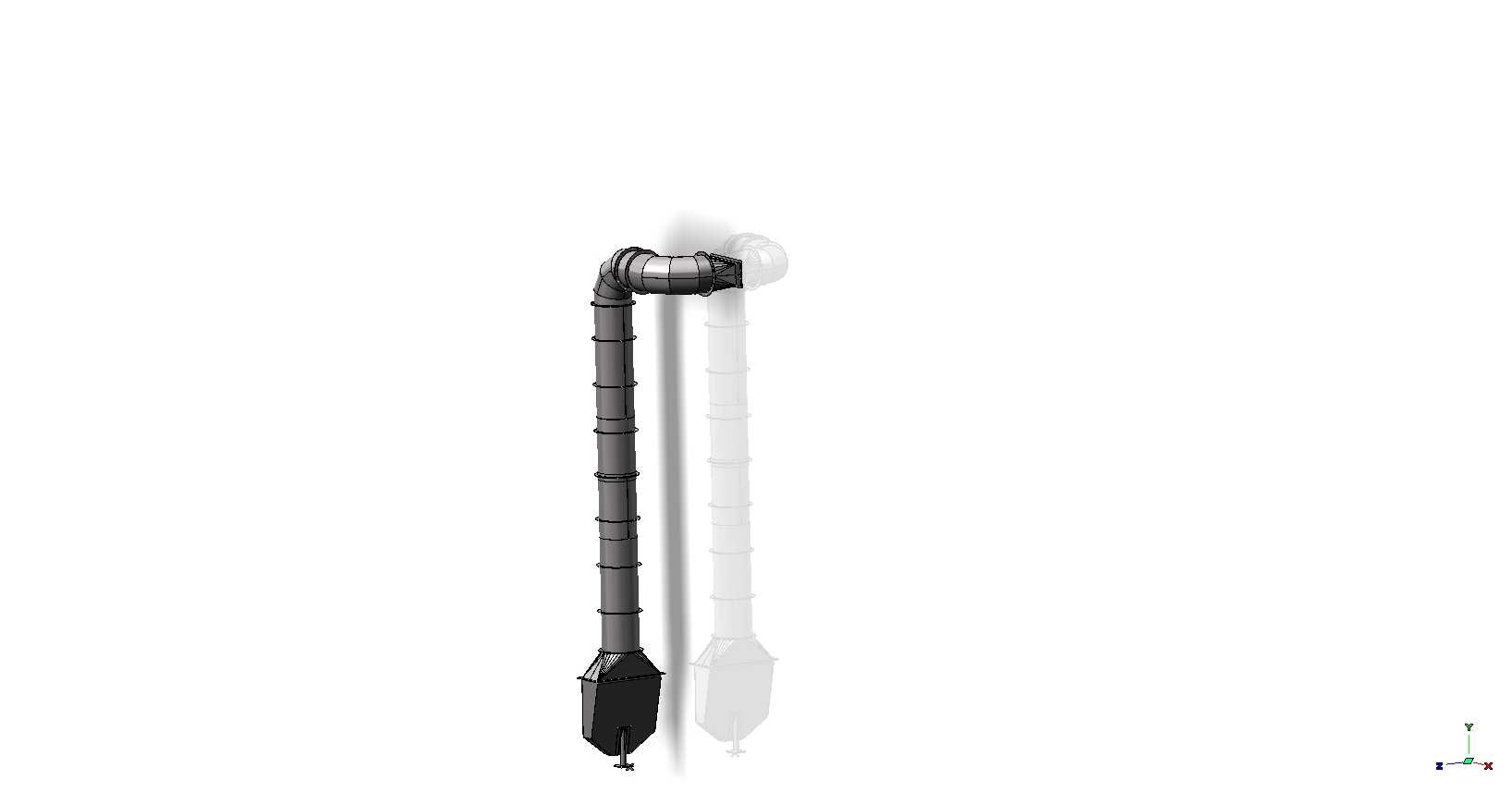

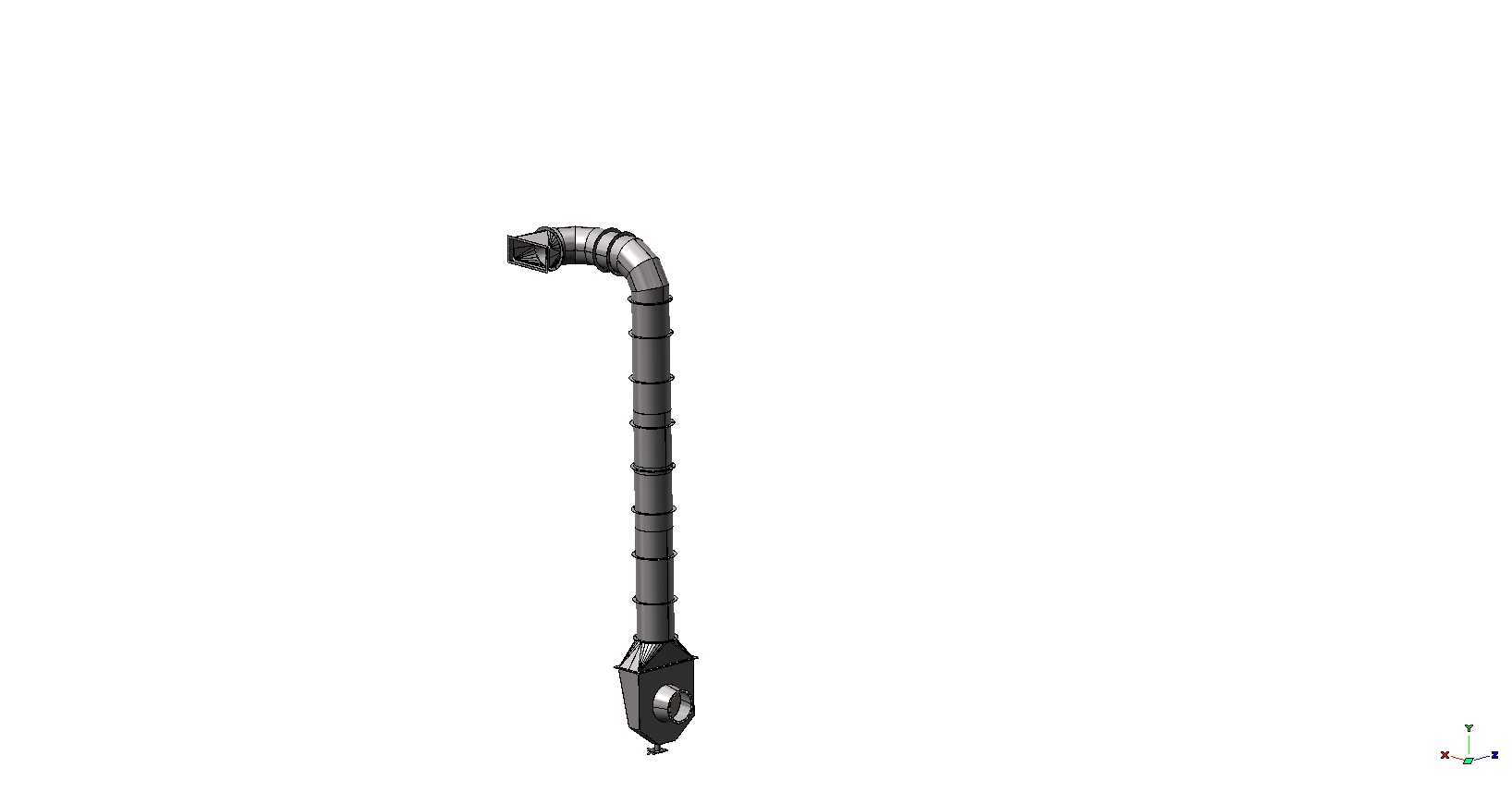

在金属加工车间的切屑收集、木工开料工位的粉尘抽吸、粉体配料环节的物料导送场景中，这类带料斗的弯转管道是抽吸系统末端的关键导流部件，直接决定物料捕集效率与管路风阻表现。不同于常规直连管路，这款管道将进料端设计为敞口斜向料斗，料斗边缘做了外翻卷边处理，既可以避免尖锐边缘划伤操作工人，也能在对接工位集气罩时提供更大的密封贴合面，减少抽吸过程中的漏风损失。料斗与管路主体的衔接段做了渐变缩径处理，从料斗的大敞口平滑过渡到标准管径的弯管段，避免物料在截面突变位置堆积堵料，这一细节设计在处理金属短切屑、木质纤维这类易卡滞物料时优势尤为明显。管路主体采用分段式波纹可弯折结构，每段波纹节的转动角度控制在15度以内，既可以实现90度范围内的角度调整，适配不同工位的安装高度差与水平偏移量，又不会因为单节转动角度过大导致管路内壁出现突兀折角，打乱管内气流流场造成局部阻力飙升。管道末端的连接基座做了方形法兰边设计，法兰边上预留了四个对称的螺栓安装孔，孔位公差按照通用管路连接标准设定，可直接对接抽吸系统的主管道入口或者旋风分离器的进料口，不需要额外加工过渡转接件。从安装边界来看，料斗敞口的有效捕集范围覆盖料斗前方300mm、左右各200mm的扇形区域，管路弯折调整时的最小转弯半径为管径的4倍，既保证物料可以在气流裹挟下顺畅通过弯段，也不会因为转弯半径过大占用过多工位安装空间。设计阶段特意将管路内壁做了光滑圆弧过渡处理，没有突出的接缝或者台阶，减少物料流动过程中的摩擦阻力，也能避免纤维类、碎屑类物料勾挂在管壁缝隙中造成长期积料。在实际工况使用中，这类管道可以根据工位的实际布局调整弯转角度，不需要重新切割焊接管路，大幅降低现场安装改造的工作量，料斗的敞口设计可以直接对准产尘产屑点位，不需要额外加装侧吸罩，在单机配套的小型抽吸系统中可以直接作为进料捕集部件使用，兼顾了安装灵活性与抽吸效率。
