M16x3梯形螺纹手轮式手动主轴传动组件

项目分类:3D模型 发布时间:2021-08-31 ID:254576
  • M16x3梯形螺纹手轮式手动主轴传动组件
  • M16x3梯形螺纹手轮式手动主轴传动组件
  • M16x3梯形螺纹手轮式手动主轴传动组件
  • M16x3梯形螺纹手轮式手动主轴传动组件
  • M16x3梯形螺纹手轮式手动主轴传动组件

这套手动主轴传动结构,核心采用M16x3规格的梯形螺纹副实现直线进给动作,在各类需要小行程手动精准调节的工位上应用十分广泛,从工装夹具的位置微调、小型检测设备的对位调整,到非标自动化设备的手动预紧、实验装置的位移控制场景,都能见到这类结构的身影。和普通三角螺纹的传动结构不同,梯形螺纹的牙型角为30度,牙根强度更高,对中性更好,传动过程中磨损均匀,能够承受一定的轴向载荷,手动操作时的阻尼感均匀顺滑,不会出现卡顿或者轴向窜动过大的问题,长期使用后也能通过调整螺母副的间隙保持传动精度。

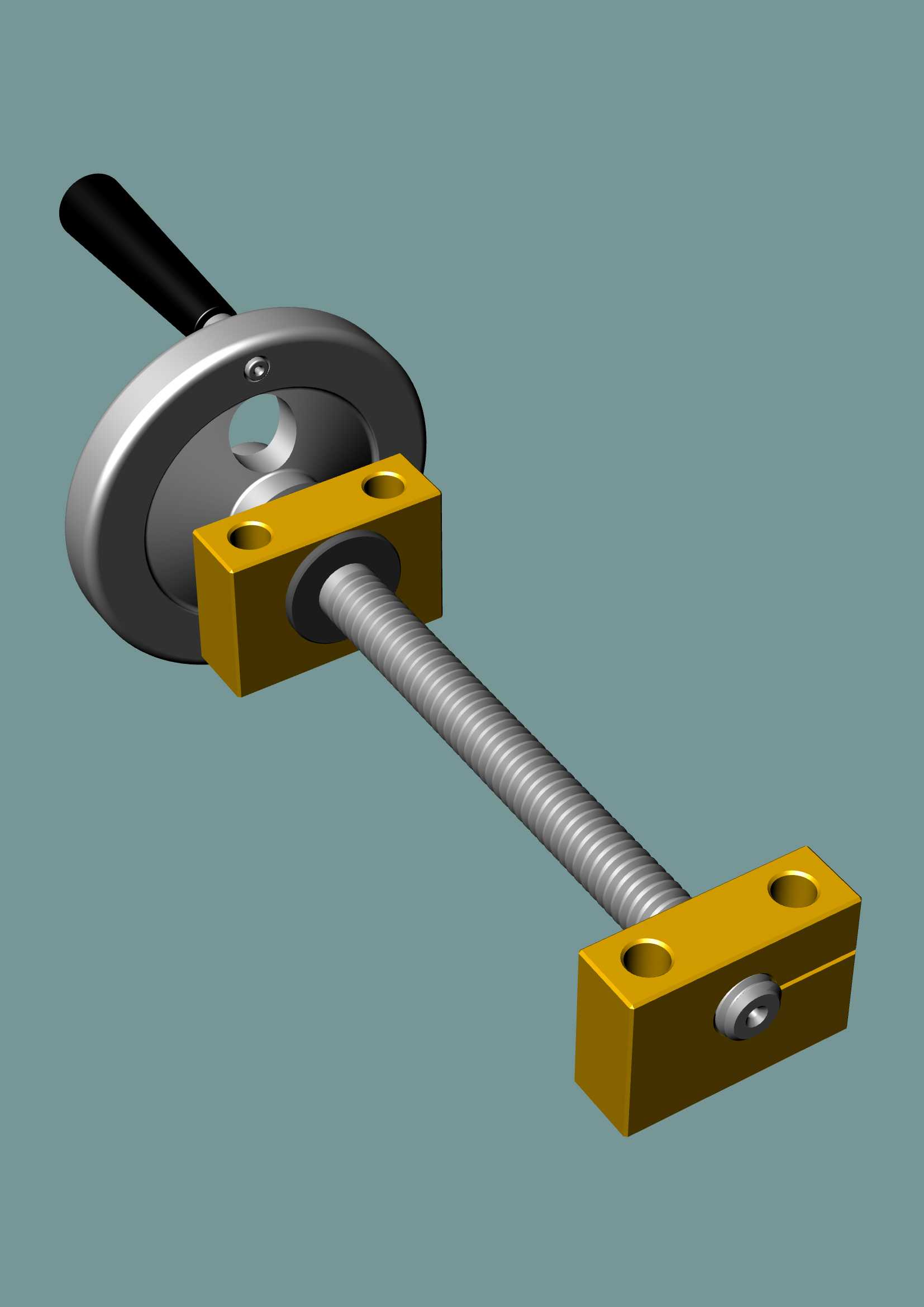

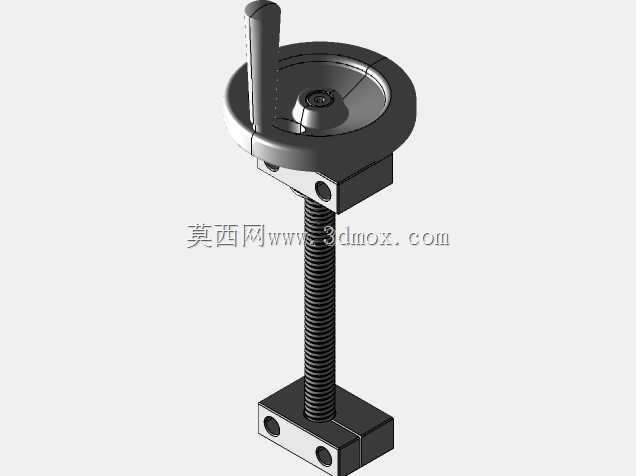

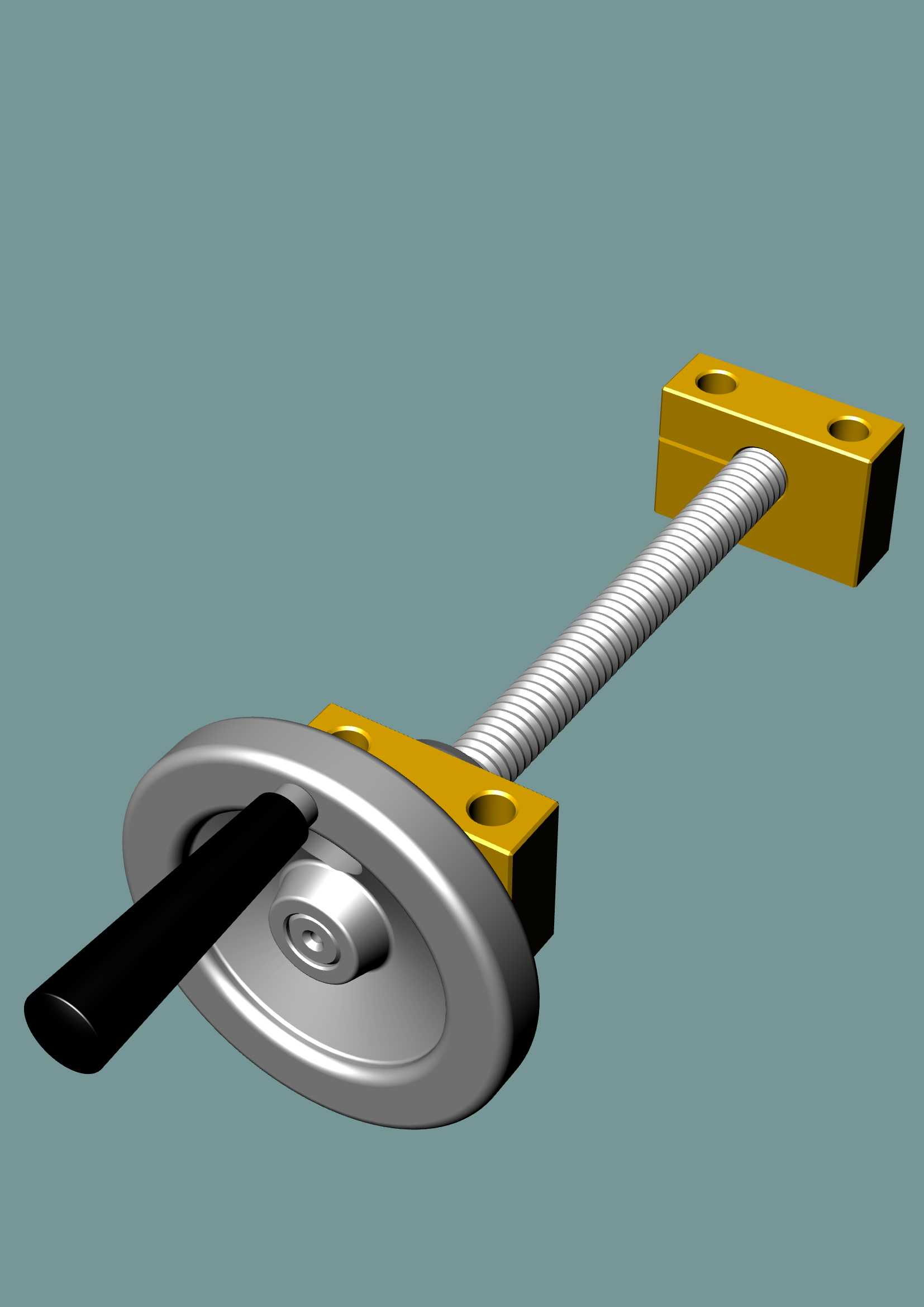

结构上配套的手轮采用圆盘式带握柄的设计,握柄做了偏心可转动处理,操作人员转动手轮时不需要持续变换握持姿势,单手握持即可完成全程调节,手轮和主轴端部采用平键加锁紧螺钉的固定方式,能够传递足够的手动扭矩,不会出现手轮和主轴相对打滑的情况。主轴上配套的两个安装座为剖分式结构,每个座体上预留了两个安装通孔,可以直接通过螺栓固定在设备的安装基板上,靠近手轮一侧的安装座集成了梯形螺纹螺母功能,是主轴进给的导向支撑基准,另一侧的安装座则作为滑动支撑,同时集成了轴向锁紧结构,当主轴调节到目标位置后,拧紧座体上的锁紧螺钉即可压紧主轴表面,固定当前位置,避免设备运行过程中主轴出现位移偏移。

从安装边界来看,这套组件的安装孔位间距、主轴伸出长度都可以根据实际设备的安装空间做适配调整,设计时需要注意手轮的转动半径不能和周边的设备结构产生干涉,手轮外侧需要预留足够的操作空间,方便操作人员握持施力。主轴的行程范围由两个安装座的间距决定,设计时要预留足够的螺纹啮合长度,避免主轴调节到极限位置时出现螺纹脱扣的问题。两个安装座的安装基准面需要保持共面,同时和主轴的轴线保持平行,否则会增大主轴滑动的摩擦力,导致手动操作手感变重,长期使用还会加剧螺纹副的不均匀磨损,缩短结构的使用寿命。

在实际选型应用中,这类手动主轴结构不需要配套动力源,纯手动操作的可靠性极高,不会出现电控类调节结构的断电失位问题,在一些不需要频繁调节、对调节精度有一定要求、成本控制较严格的工位上,相比电动、气动调节结构的实用性更强。设计建模时需要重点关注梯形螺纹的牙型尺寸匹配,螺母和主轴的配合公差选择要合理,既要保证传动顺畅,又要控制轴向间隙在合理范围内,避免调节时出现空程差,影响对位精度。剖分式安装座的合模面要做平整处理,锁紧螺钉的位置要靠近主轴孔位,保证锁紧时的压紧力均匀作用在主轴表面,不会出现压偏导致主轴变形的问题。
