带支架金属滑轮导向支撑组件结构

项目分类:3D模型 发布时间:2021-08-31 ID:254597
  • 带支架金属滑轮导向支撑组件结构
  • 带支架金属滑轮导向支撑组件结构
  • 带支架金属滑轮导向支撑组件结构
  • 带支架金属滑轮导向支撑组件结构
  • 带支架金属滑轮导向支撑组件结构
  • 带支架金属滑轮导向支撑组件结构
  • 带支架金属滑轮导向支撑组件结构
  • 带支架金属滑轮导向支撑组件结构
  • 带支架金属滑轮导向支撑组件结构
  • 带支架金属滑轮导向支撑组件结构
  • 带支架金属滑轮导向支撑组件结构
  • 带支架金属滑轮导向支撑组件结构

这类带L型支撑座的滑轮组件,常被用在各类需要柔性件导向张紧的设备工位上,比如小型输送线的皮带张紧端、线缆牵引设备的转向导向位、小型起重装置的负载转向支点,甚至是部分自动化设备里同步带的张紧调节结构里,都能见到这类结构的身影。从实际使用场景来看,它的核心作用是给绕在轮槽上的皮带、缆绳、织带提供稳定的支撑与转向支点,同时通过支撑座的刚性结构,抵消柔性件传动过程中产生的径向拉力,避免传动路径出现偏移、松脱的问题。

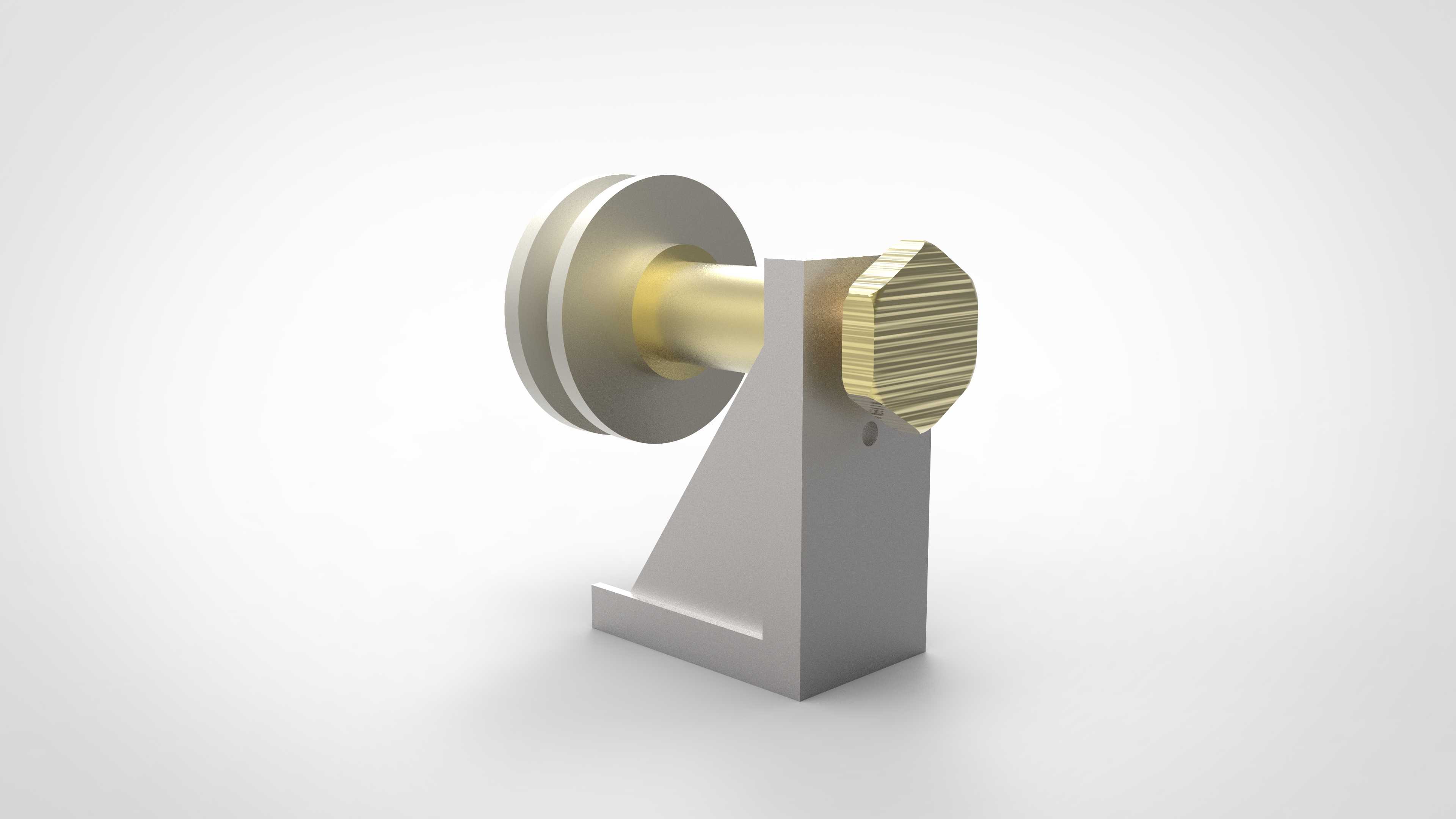

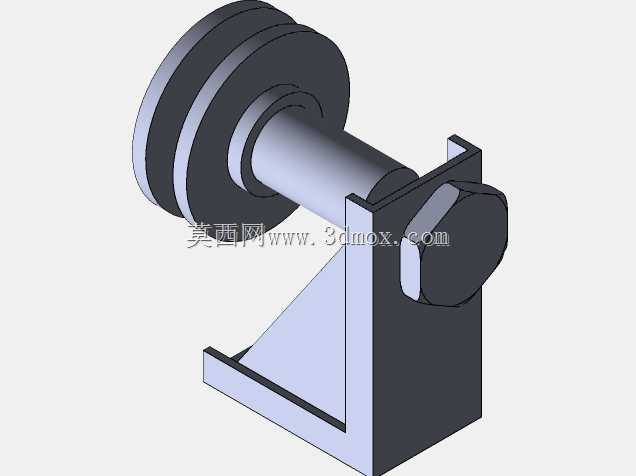

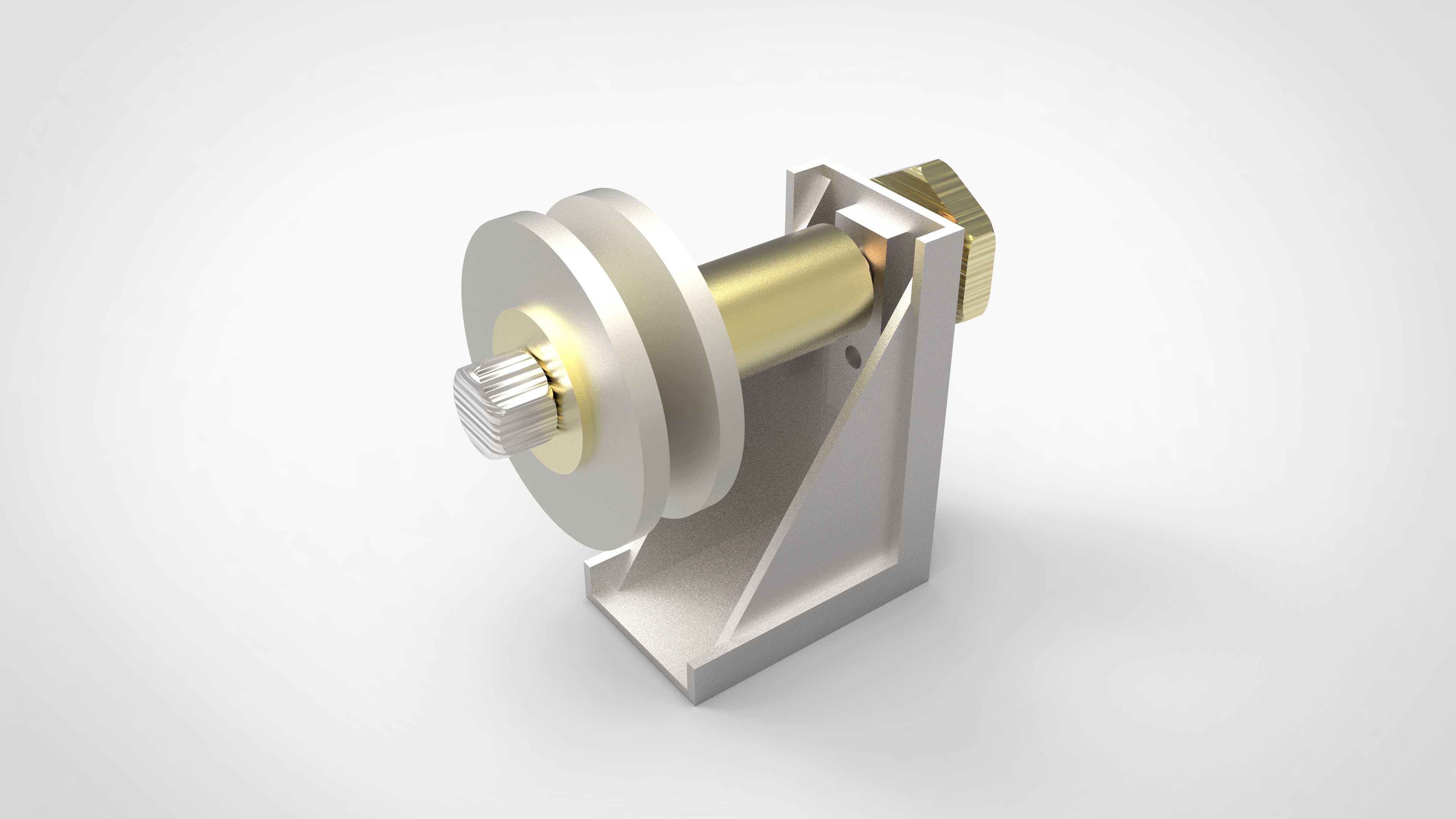

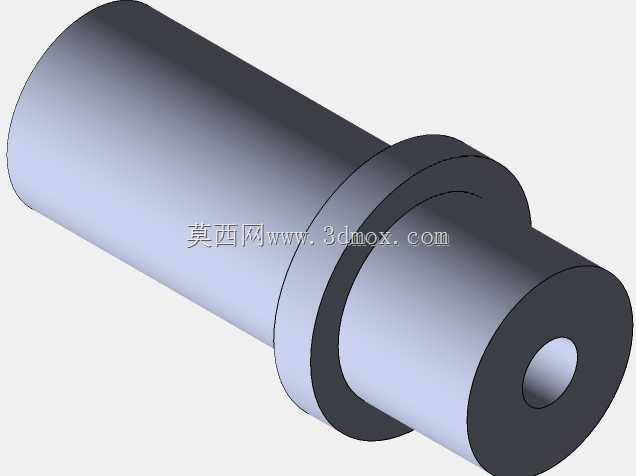

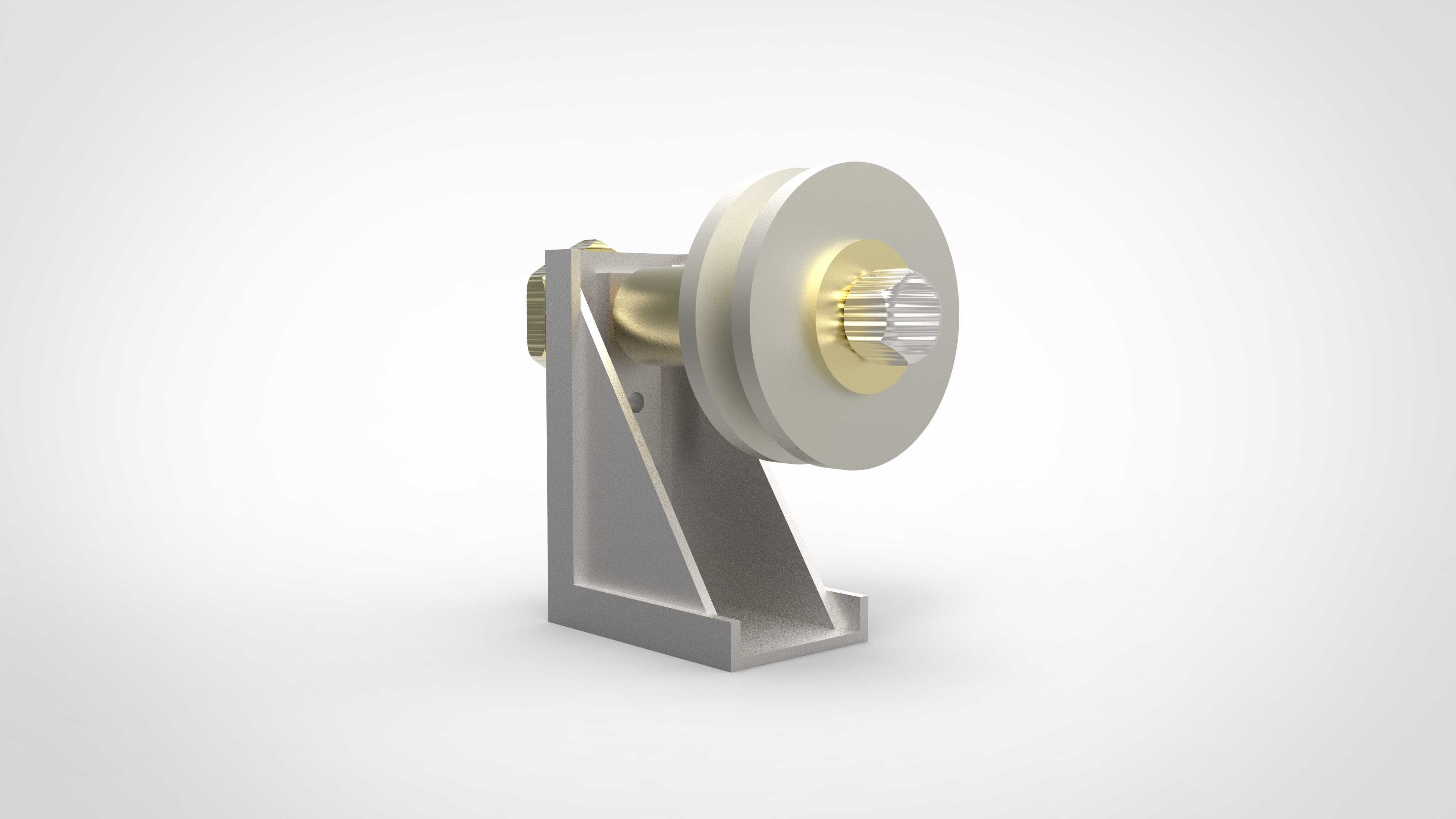

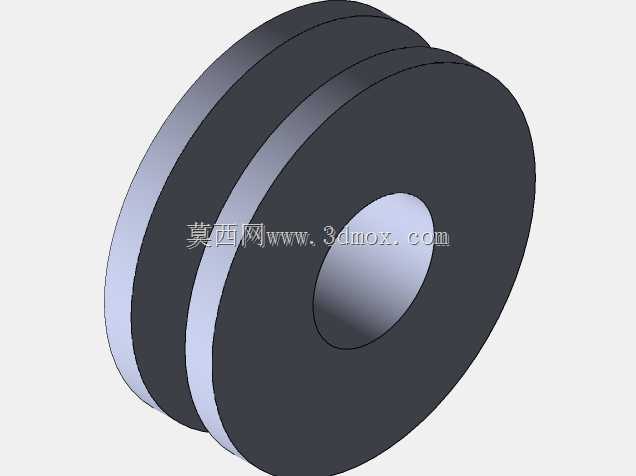

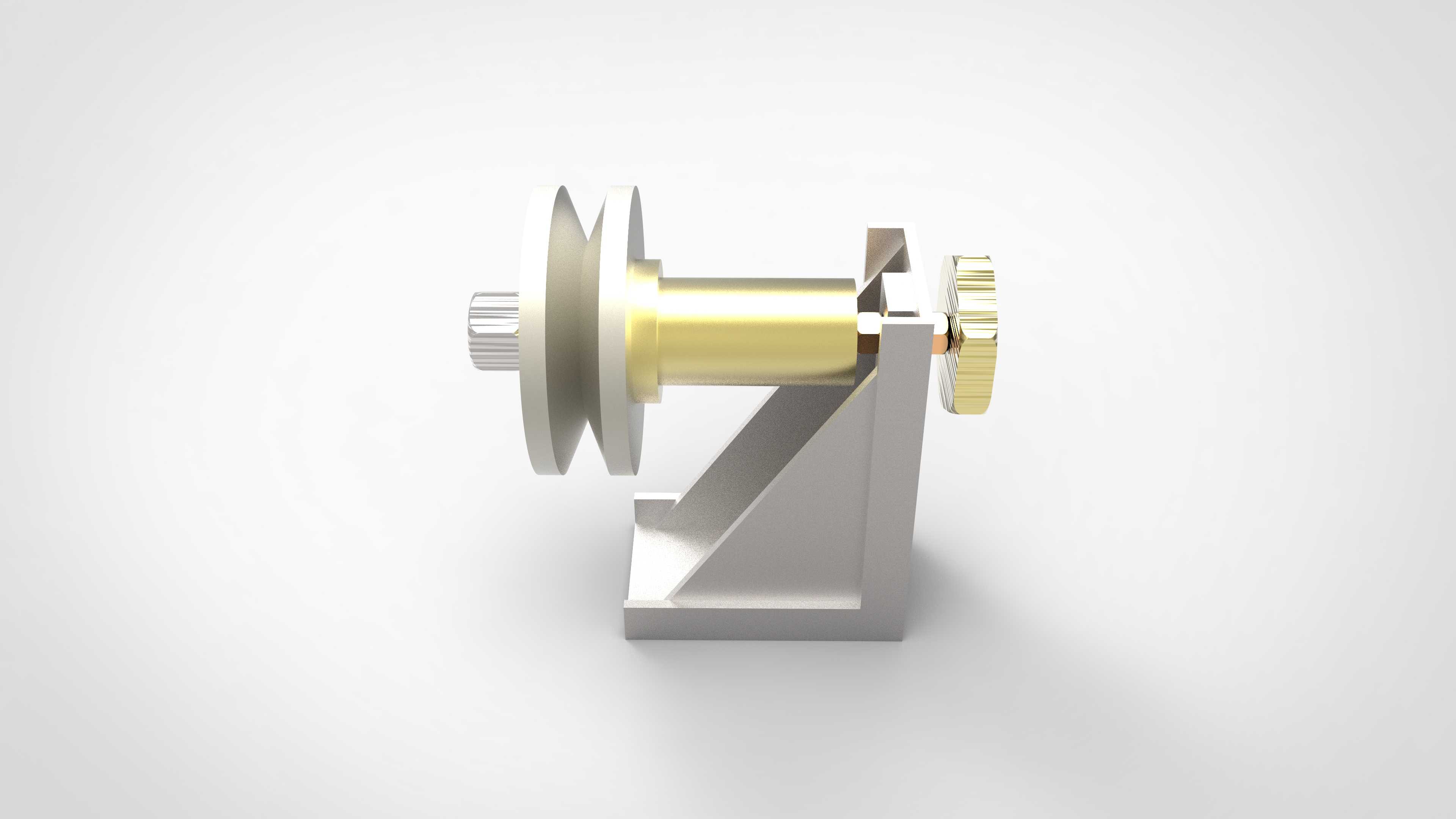

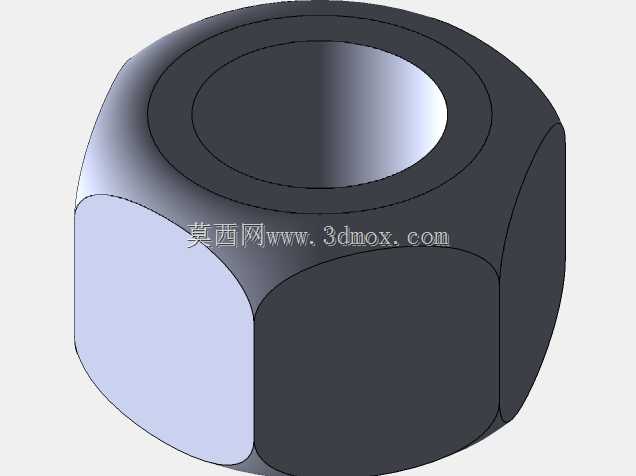

整个组件的设计思路优先考虑刚性与安装便利性,底部的L型折弯支撑座带三角加强筋结构,能在不额外增加过多材料厚度的前提下,大幅提升支座的抗弯折能力,毕竟滑轮承受的拉力最终都会传递到支座安装面上,加强筋的位置刚好对应拉力的受力方向,能有效避免长期负载下支座出现形变。轮体部分采用双凸缘的槽型结构,轮缘的高度刚好能限制绕在上面的柔性件轴向窜动,不需要额外加装挡边结构就能防止传动带或者缆绳从轮槽里脱出。中间的轮轴一端带滚花防滑结构,装配时可以直接压入支撑座的安装孔内,另一端用带防滑齿的锁紧螺母固定,不需要额外做轴端挡圈的加工,既减少了零件数量,也能降低装配时的工序复杂度。

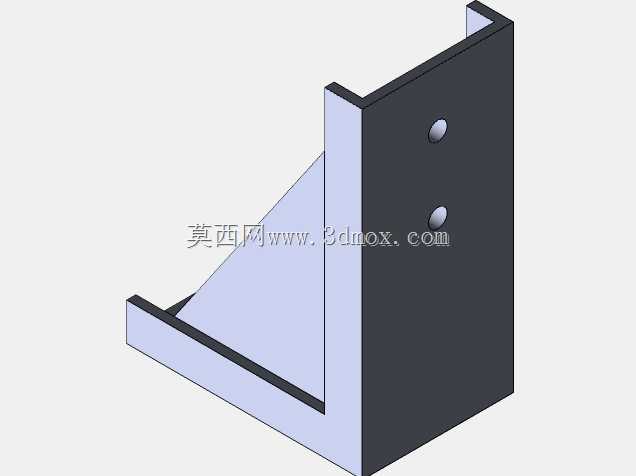

从安装边界来看,支撑座的底面为平整安装面,上面预留了两个沉头安装孔,安装时可以直接通过螺栓固定在设备的型材架或者安装平板上,不需要额外做适配转接板。轮轴的伸出长度经过匹配设计,装配完成后轮体和支撑座立板之间留有均匀的间隙,既不会因为间隙过大导致轮体摆动,也不会因为间隙过小出现转动卡滞的问题。轮体内部可以适配滑动轴承或者小型滚动轴承,根据实际负载转速需求选择对应的配合公差,低速轻载场景下直接用轴孔间隙配合加润滑脂就能满足使用要求,高速或者负载稍大的场景可以压入铜套或者微型轴承,提升转动顺滑度降低磨损。

实际选型使用时,需要注意轮槽的宽度要匹配所用柔性件的宽度,避免柔性件和轮缘侧面出现持续摩擦,同时支撑座的安装面要保证和拉力方向垂直,不然长期偏载会导致轮轴单侧受力过大,出现磨损加快甚至轴变形的问题。这类组件的金属表面做了喷砂氧化或者镀锌处理,在常规车间环境下能有效抵御锈蚀,不需要额外做表面防护处理,适配多数工业设备的使用环境要求。
