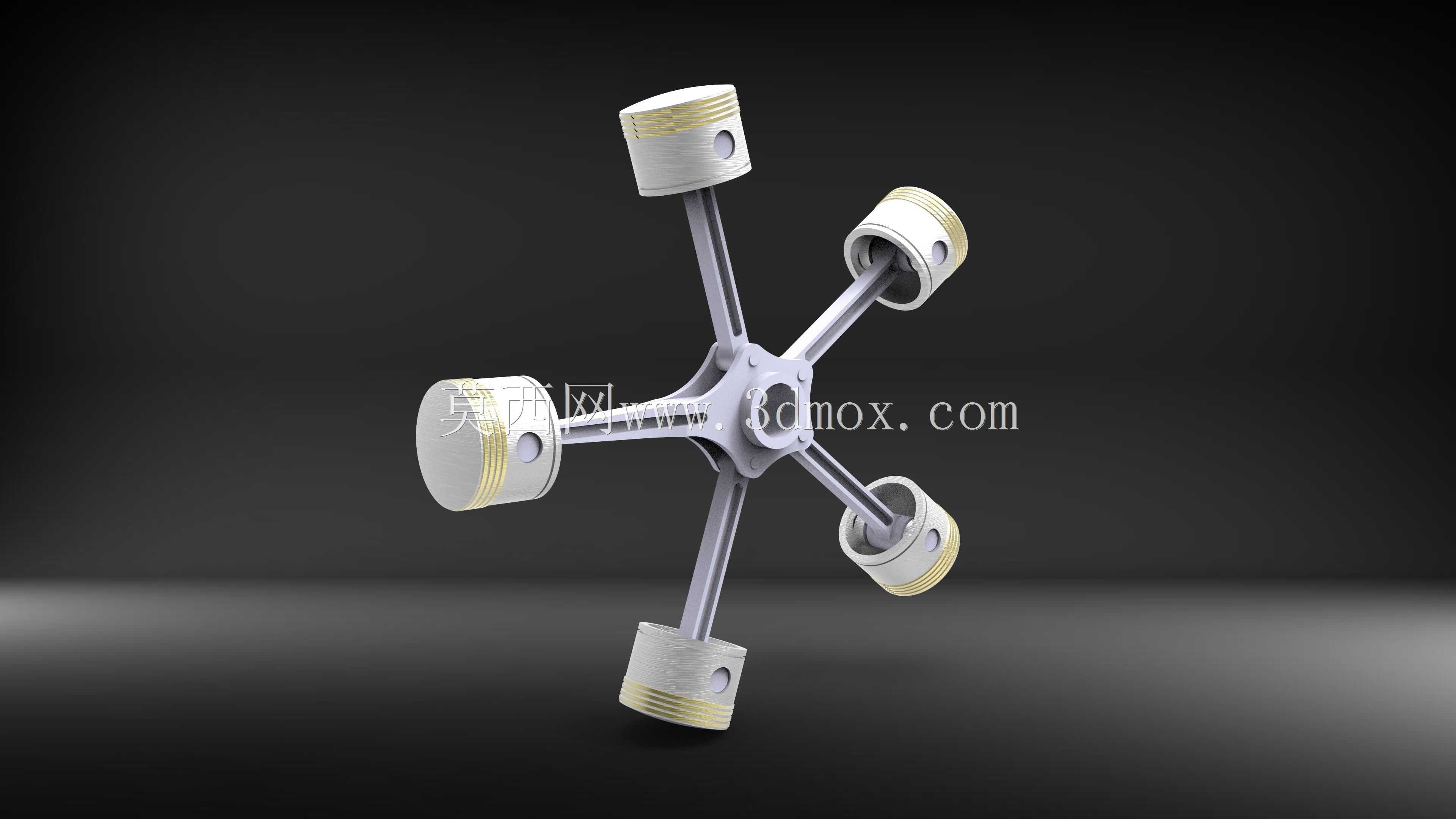

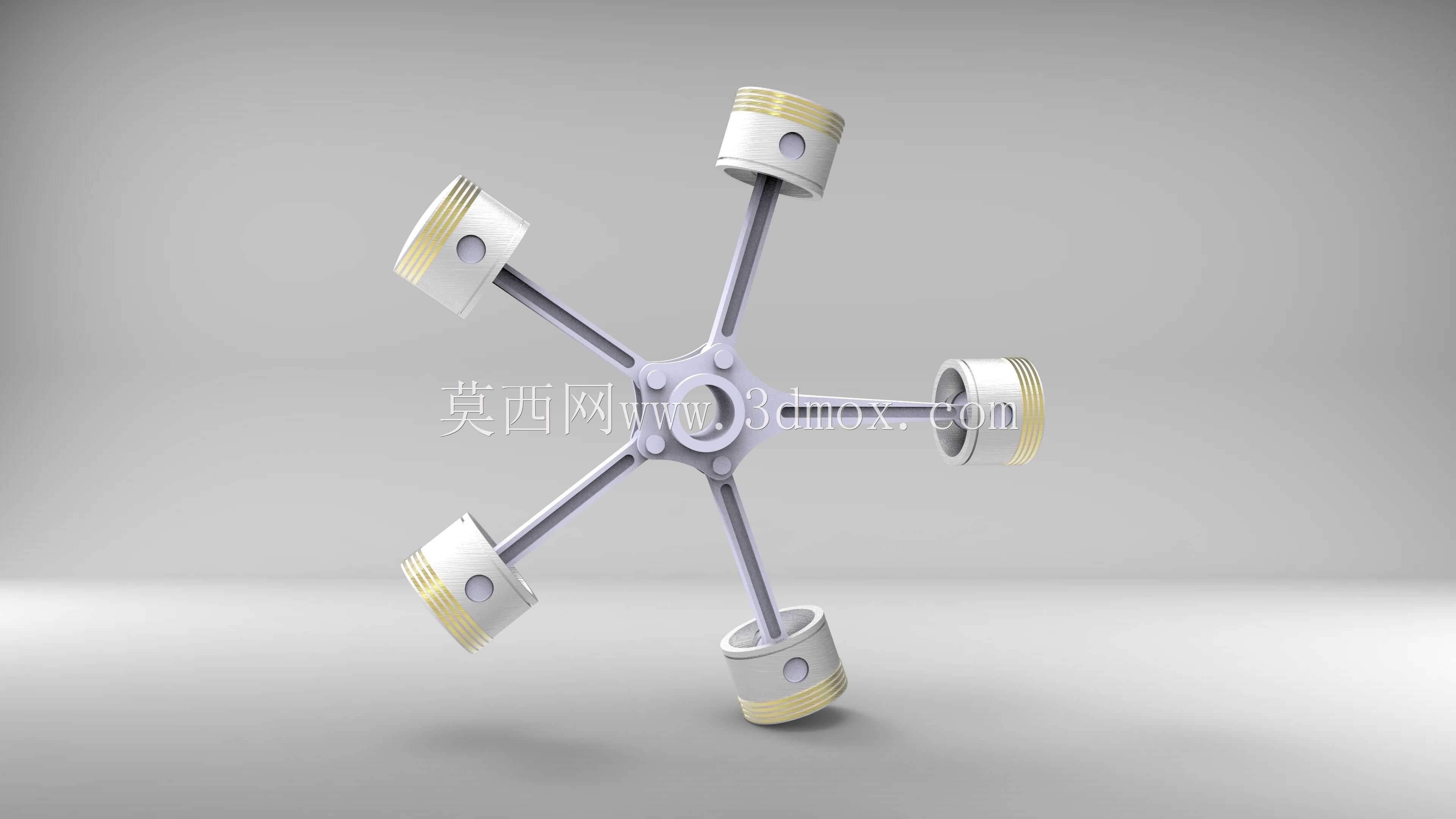

星型排布活塞连杆曲轴组件结构

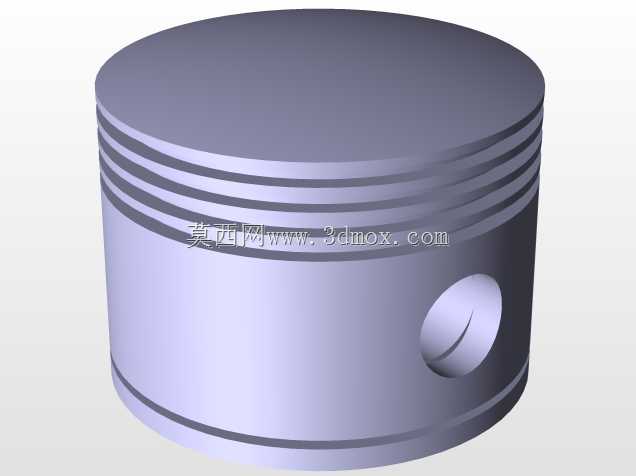

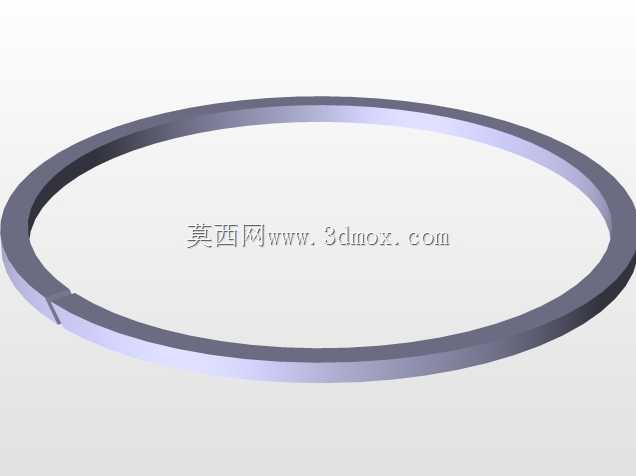

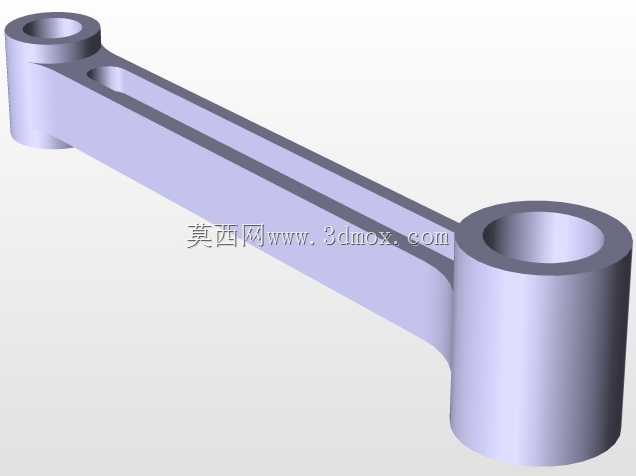

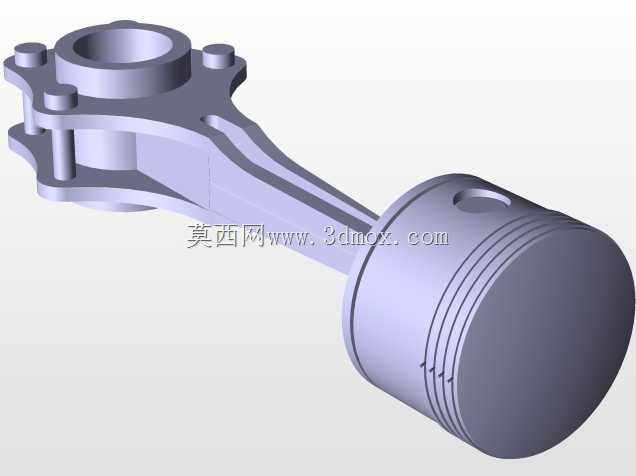

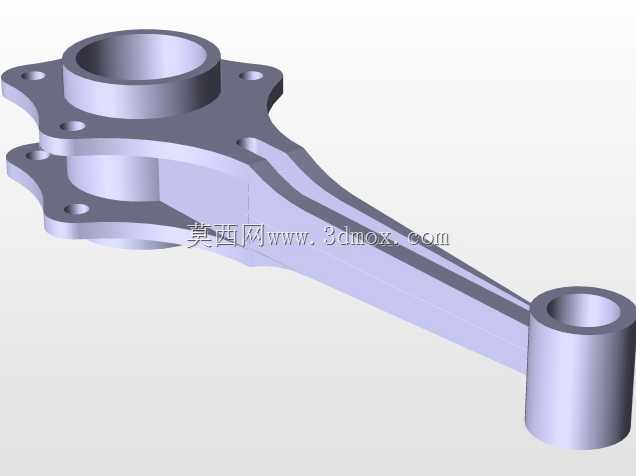

这套径向排布的动力组件，早年广泛应用在航空活塞动力装置上，在燃气轮机成为航空主流动力之前，这类结构凭借紧凑的轴向尺寸、优秀的风冷适配性，成为轻型飞机、早期通航飞行器的核心动力选择，部分小型农用机械、特种作业装备也会采用这类结构的动力单元，利用其多缸同曲轴输出的扭矩特性，适配短时间大负载输出的作业场景。从结构设计逻辑来看，这套组件采用气缸围绕中心曲轴呈放射状均匀排布的形式，区别于直列、V型动力结构的排布逻辑，所有活塞的往复运动通过连杆直接传递到中心曲轴的曲柄销上，不需要额外的分轴传动结构，整体轴向长度可以压缩到同排量直列结构的三分之一左右，对于安装空间轴向尺寸受限的装备来说，这类结构的空间利用率优势非常明显。实际运行过程中，每个气缸的做功行程沿圆周方向依次错开，曲轴运转的平顺性优于同缸数的直列结构，不需要额外加装大尺寸平衡轴来抵消往复惯性力，中心曲轴的受力沿圆周方向均匀分散，主轴颈的负载波动更小，长期高转速运行下的轴系疲劳寿命更有保障。设计过程中需要重点关注连杆与中心曲柄销的铰接间隙，因为多根连杆共用同一曲柄销，铰接副的润滑通路需要沿曲轴内部油道统一布置，要保证每个连杆大头的润滑流量均匀，避免偏磨导致的连杆抱死故障；活塞部分采用了轻量化的裙部设计，活塞销孔的位置偏向做功侧偏移一定距离，减少活塞换向时对气缸壁的敲击噪声，活塞环的排布兼顾气密封与刮油需求，适配这类结构常用的风冷散热工况，避免高温下机油消耗量过大。安装边界上，这类组件的径向尺寸会随缸数增加而增大，设计外围安装支架时需要预留活塞往复运动的径向安全间隙，中心曲轴的输出端通常采用法兰连接结构，适配后续的减速器或者螺旋桨安装接口，曲轴的轴向定位采用两端角接触轴承的布置形式，抵消多缸往复运动产生的轴向窜动，保证动力输出的同轴度。这类结构的维护便利性也有明显特点，单个气缸的拆解不需要抬升整个动力总成，外围的气缸可以单独拆卸更换活塞、连杆部件，对于野外作业的装备来说，现场故障排查与零件更换的操作门槛更低，不需要复杂的吊装设备就能完成常规维护作业。
