铝型材配套40规格直角连接角支架

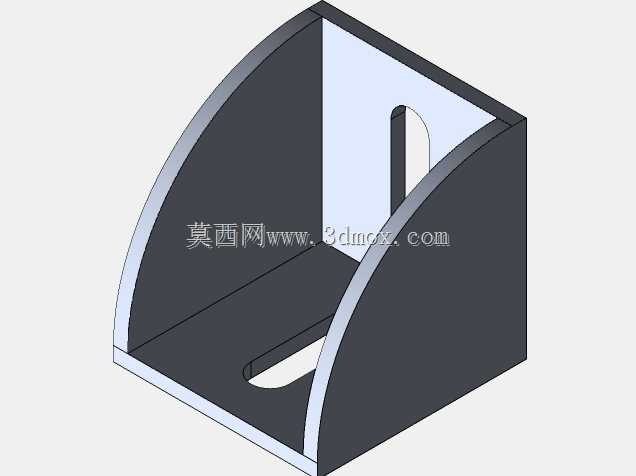

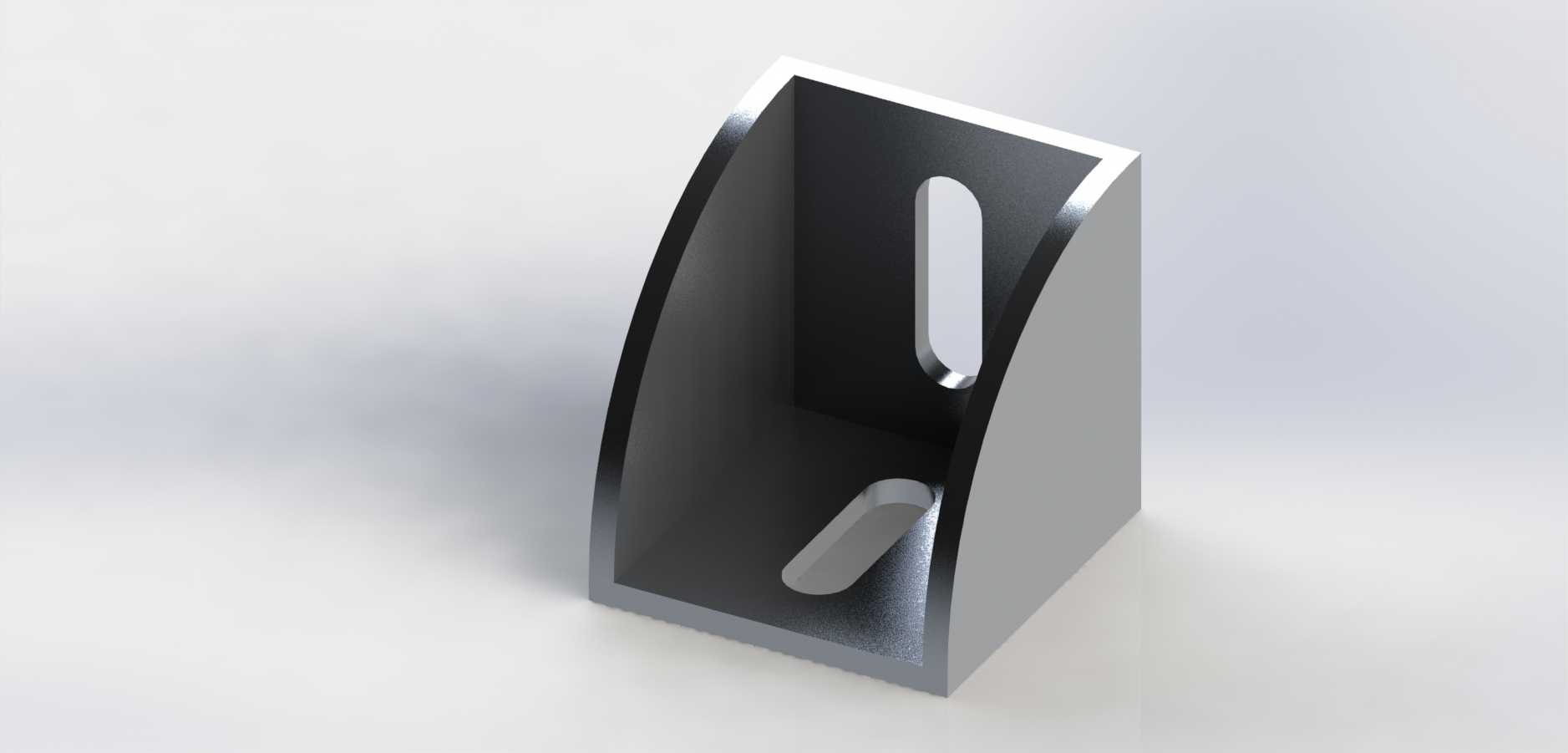

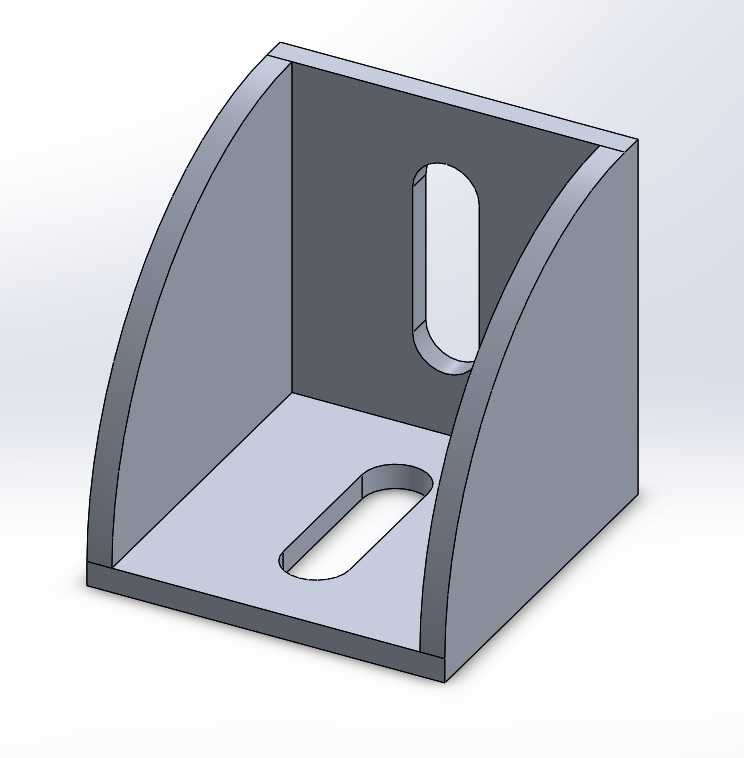

在工业铝型材搭建的各类框架结构中，直角位的连接可靠性直接决定整体框架的抗形变能力与装配精度，这款适配40系列铝型材的角支架，正是针对型材直角拼接场景开发的内嵌式连接构件。日常做设备护罩框架、流水线工作台侧架、物料周转料架的直角拼接时，很多工程师会遇到外置角码突出型材表面、后续安装门板或封板时出现干涉的问题，这款角支架采用内嵌式安装思路，整体嵌入铝型材的型腔内角位置，安装完成后支架完全藏于型材槽腔内部，不会在型材外表面形成凸起，配合塑料端盖安装后，框架外表面可保持完整的平面度，满足洁净车间设备外罩、实验室工作台这类对外观平整度有要求的搭建场景。从结构设计来看，支架主体采用直角L型构型，两个互相垂直的安装面分别贴合40系列铝型材的两个相邻型腔内壁，每个安装面上都设计了长圆形的调节安装孔，这类孔型相比圆孔预留了一定的装配调节余量，现场安装时即便型材下料存在微小的长度误差、或者预拼装时存在少量位置偏移，都可以通过长孔的调节量完成对位，不需要重新扩孔或者返工修正型材，能有效降低现场装配的调整难度。支架的两个立面之间设置了弧形过渡的加强筋结构，从直角根部一直延伸到两个安装面的外边缘，这种弧形加强结构相比直角直连的结构，能大幅分散直角位置的应力集中，当框架承受侧向推力或者垂直载荷时，应力会顺着弧形筋面均匀传递到两个型材连接面上，避免直角根部因为应力集中出现开裂或者形变，实际测试中，单组支架搭配配套T型螺栓使用时，可承受垂直于安装面方向数百牛的静载荷，满足常规工业框架的连接强度要求。在安装边界上，这款支架完全匹配40系列欧标铝型材的型腔尺寸，安装时不需要对型材进行额外的铣削或者钻孔加工，只需要将支架放入两根垂直拼接型材的内角位置，将T型螺栓顺着型材槽口滑入对应安装孔位，拧紧螺母即可完成固定，整个安装过程不需要复杂工装，单人即可快速完成拼装。如果是搭建需要频繁拆装的模块化框架，这种内嵌式角支架的优势会更明显，拆卸时只需要松开螺栓即可将支架从型材槽内取出，不会在型材表面留下安装痕迹，型材可以重复利用在不同的框架搭建项目中，减少耗材浪费。在一些需要在型材侧面安装活动门板、透明亚克力挡板的场景中，因为支架没有外凸结构，挡板可以直接贴合型材表面安装，不需要额外切割避让位，能大幅减少封板加工的工作量，同时让整体框架的外观更简洁规整。
