甲板起重机配套液压绞车结构设计

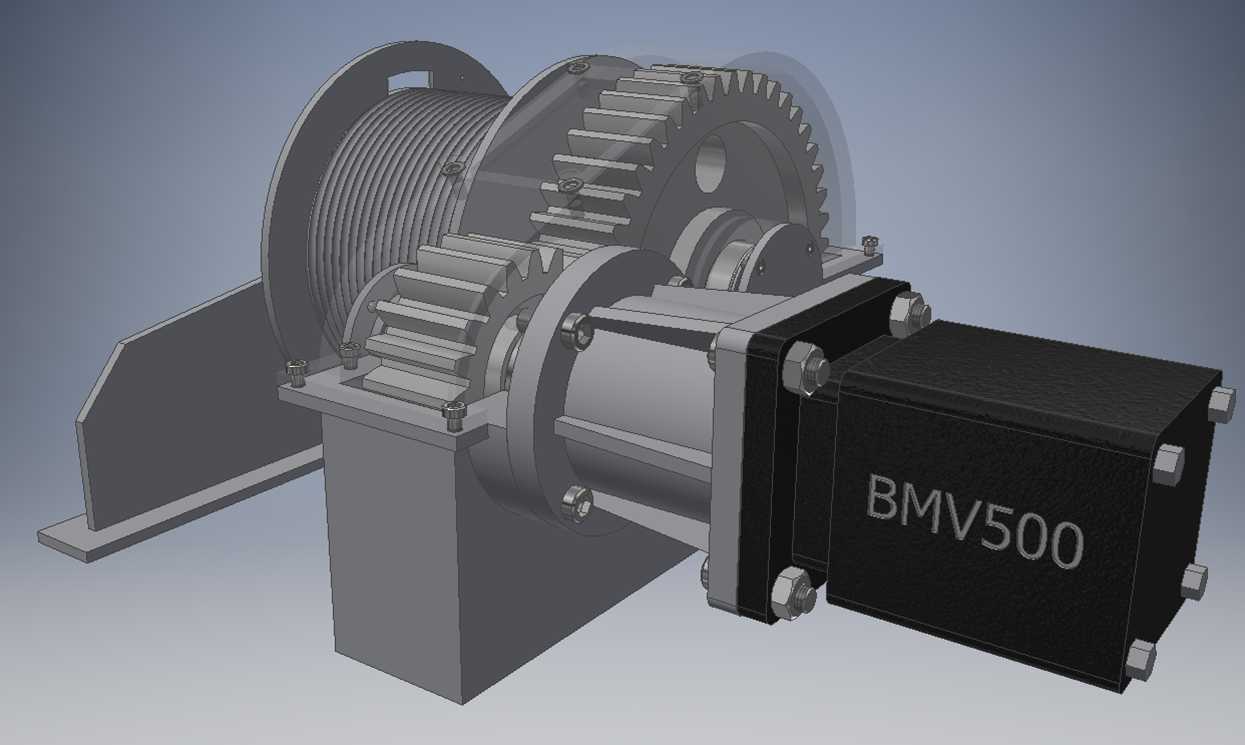

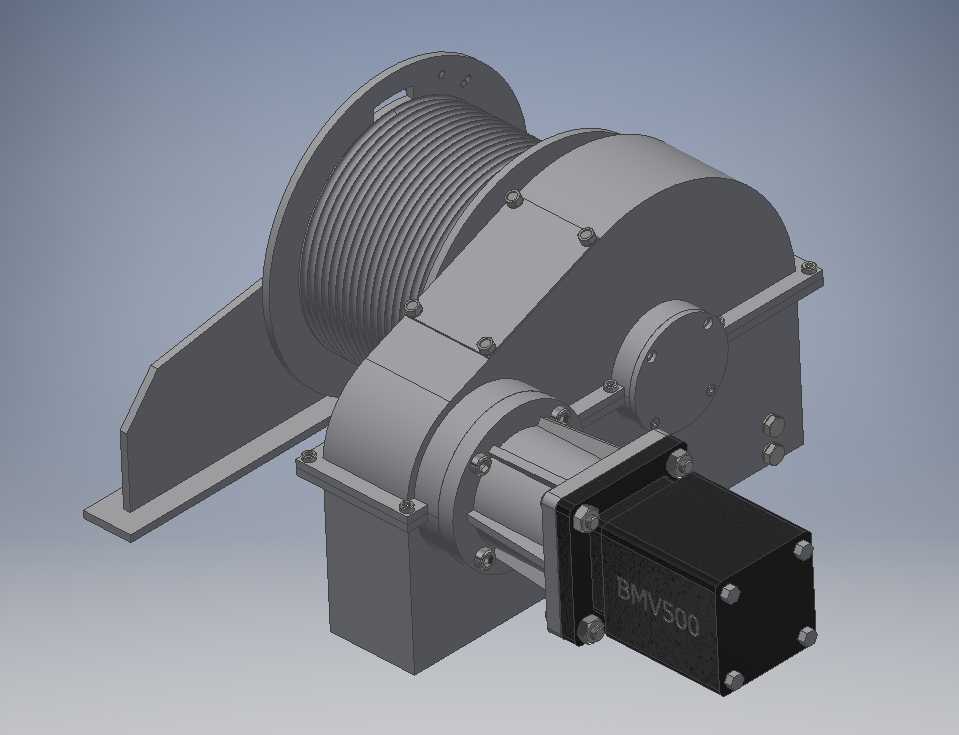

这款液压绞车主要面向甲板起重机的作业场景设计，适配船舶甲板区域的起重作业需求，额定起重量对应15kN载荷工况，容绳量可满足5米起升行程的作业要求，可覆盖甲板区域常规物料转运、设备吊装、舷侧作业辅助等典型工况。从结构布局来看，整套装置采用驱动端-传动端-卷筒端同轴串联的布置形式，驱动单元选用适配船舶工况的液压马达作为动力源，马达输出端通过连接法兰直接与减速齿轮组输入端对接，省去了额外的联轴器传动环节，既压缩了整体安装长度，也减少了传动链上的故障点。传动系统采用多级渐开线圆柱齿轮减速结构，齿轮组按照载荷梯度逐级分配传动比，高速级小齿轮采用调质处理提升齿面接触强度，低速级大齿轮兼顾齿根弯曲强度与齿面耐磨性能，齿轮啮合侧隙按照船舶设备晃动工况预留合理余量，避免船体倾斜、振动工况下出现卡齿问题。卷筒部分采用多层缠绕的绳槽结构，绳槽曲率半径与配套钢丝绳直径匹配，可减少钢丝绳挤压磨损，卷筒侧边设置挡绳凸缘，凸缘高度高出最外层钢丝绳2.5倍绳径，防止作业过程中钢丝绳脱槽。安装底座采用一体式焊接箱型结构，底座上预留的安装孔位按照甲板预埋螺栓的常规间距设计，可直接适配多数中小型甲板起重机的绞车安装位，无需额外改制安装基座。整套模型包含完整的装配约束关系，可直观演示齿轮啮合传动、卷筒收放绳的运动过程，结构设计时充分考虑了甲板作业的盐雾腐蚀环境，外露紧固件均采用防松结构，马达与齿轮箱的连接面设置密封槽，可防止海水溅入造成内部零件锈蚀。在设计过程中，传动齿轮的中心距、轴系支撑跨距均经过刚度校核，确保1.25倍额定载荷下轴系挠度不超过许用值，避免齿轮偏载造成的早期磨损；卷筒的壁厚按照钢丝绳最大拉力下的环向应力计算取值，兼顾强度要求与设备自重控制，适配甲板设备的载荷限制要求。
