港口施工用重型起重吊钩结构设计

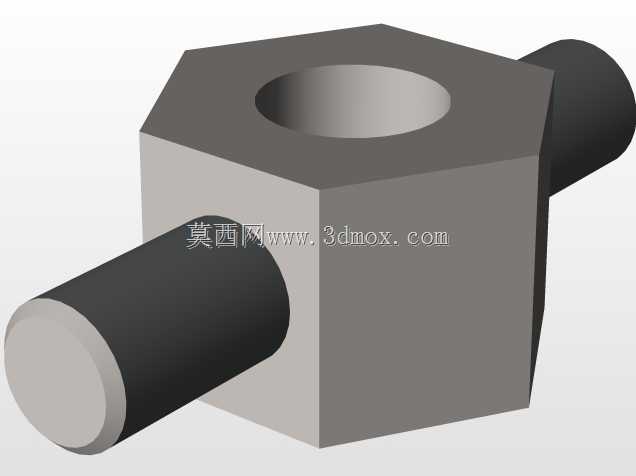

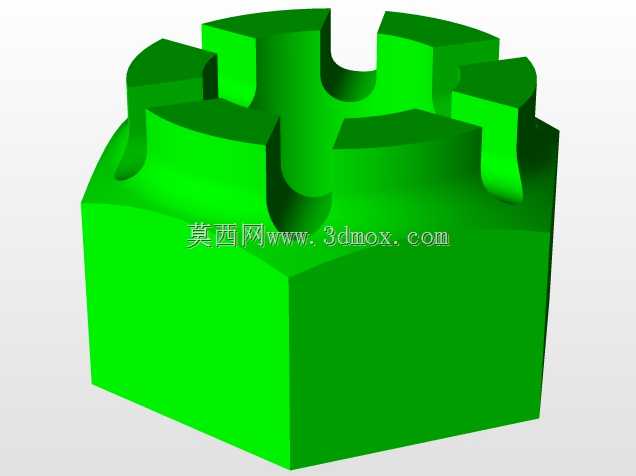

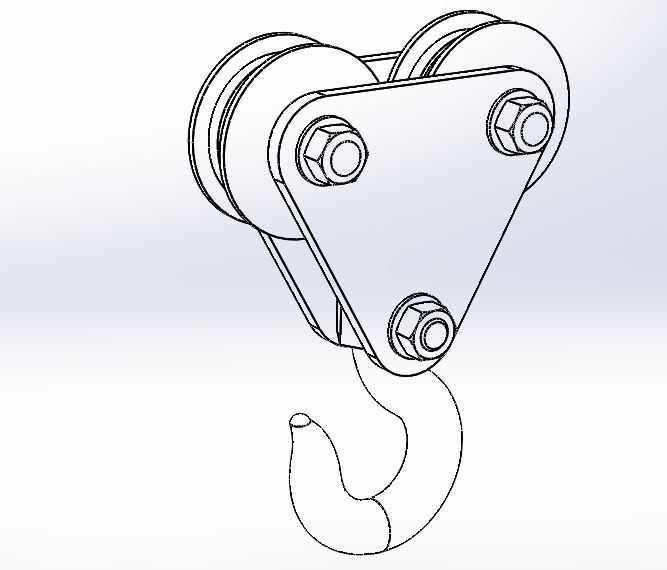

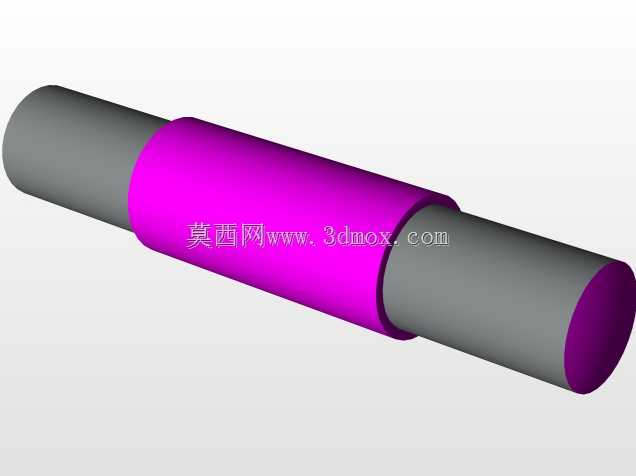

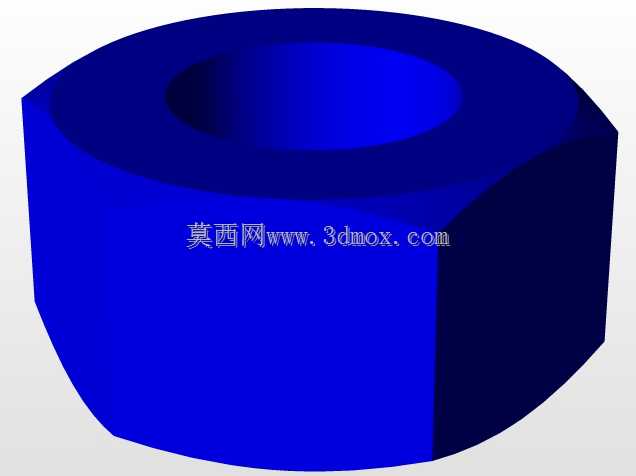

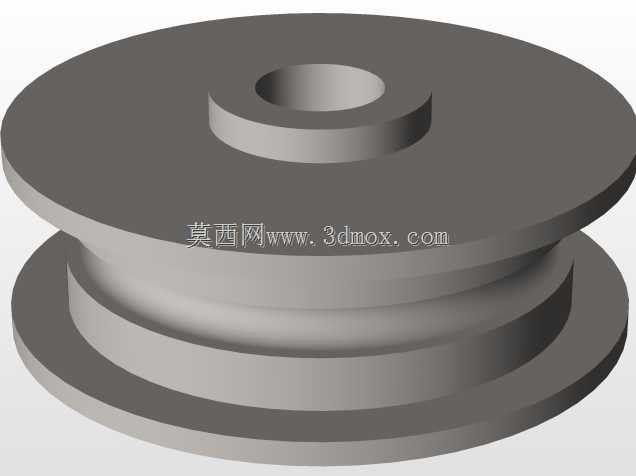

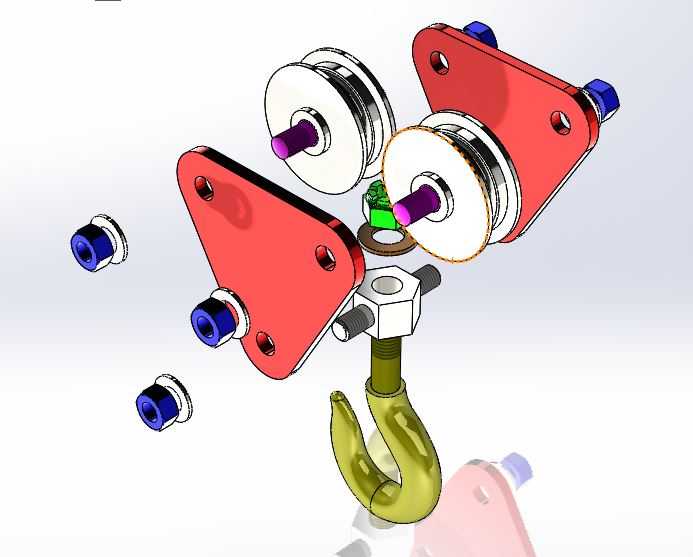

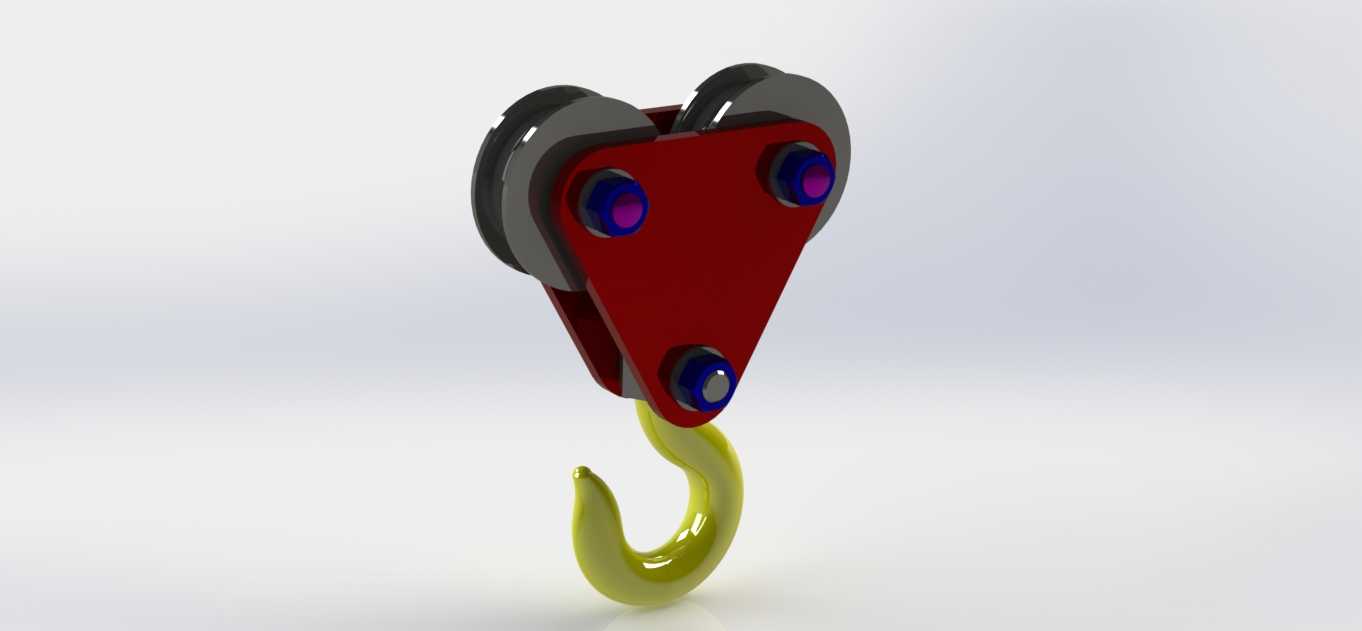

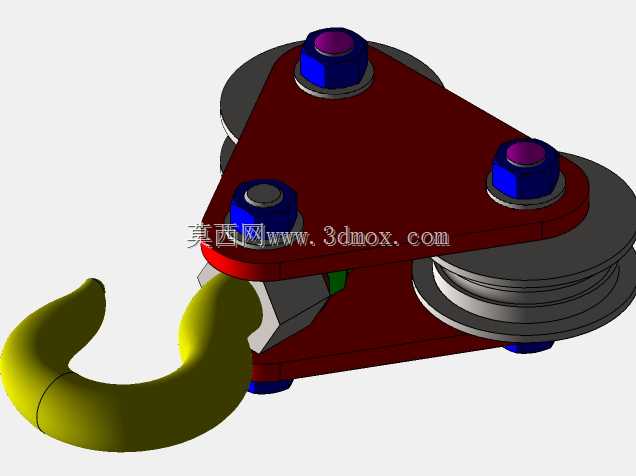

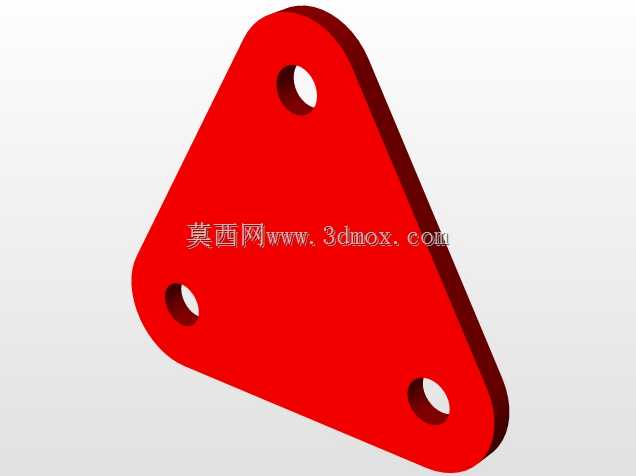

在港口散货装卸、基建施工现场重型物料转运环节，起重吊钩是直接承载吊重、连接起升钢丝绳与被吊物的核心受力部件，其结构可靠性直接决定吊装作业的安全边界，设计阶段需要同时兼顾承载冗余、转动灵活性与防脱限位需求。这款吊钩采用三角板式主体结构，上部对称布置两组滑轮轴，配套双滑轮组结构，能够匹配双联起升钢丝绳的缠绕方式，有效平衡起升过程中的侧向受力，避免单滑轮结构易出现的钢丝绳偏磨、吊钩扭转问题，滑轮外侧设置挡边结构，可防止钢丝绳在起升、变幅过程中从滑轮绳槽脱出，适配额定起重量范围内的垂直吊装与小角度斜向吊装工况。吊钩本体采用锻造钩头结构，钩身弧线经过曲率校核，钩尖位置预留了防脱挡板的安装孔位，实际使用时加装弹簧式防脱卡板，可避免吊装索具从钩口意外滑脱，钩头与三角架体的连接采用推力轴承配合销轴的结构，让吊钩在承载状态下可灵活水平回转，方便作业人员调整被吊物的朝向，减少空中对位的辅助作业量。从安装边界来看，上部滑轮的绳槽尺寸适配常规直径的起重钢丝绳，架体两侧板的间距与滑轮直径匹配，安装时需要保证两侧轴孔的同轴度误差控制在允许范围内，避免滑轮转动卡滞加剧轴套磨损；架体下部的钩头连接销轴需要加装开口销防脱结构，销轴与孔的配合采用间隙配合，保证钩头回转顺畅的同时不会出现过大窜动。设计过程中对三角板的受力薄弱点做了圆弧过渡处理，避免直角位置出现应力集中，三个销轴安装位都做了加厚镶套处理，抵消长期承载带来的局部压溃变形，滑轮与架体侧板之间预留了足够的转动间隙，不会因为架体轻微变形就摩擦滑轮端面。实际作业中，这款吊钩可配合桥式起重机、门式起重机、流动式起重机使用，既可以通过钢丝绳直接吊挂预制构件、集装箱吊具，也可以配合卸扣、吊装带连接不规则重型工件，钩身的黄色警示涂装能够让现场指挥人员清晰观察吊钩位置，提升吊装对位的效率，架体的红色涂装也符合起重设备的安全色标识要求，在复杂作业现场具备较高的辨识度。
