24吨起重设备配套钩块钩块结构设计

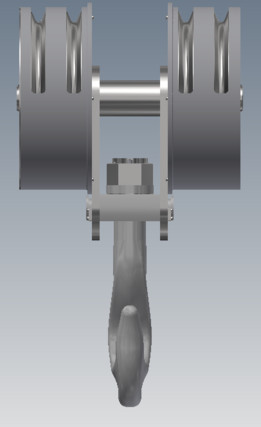

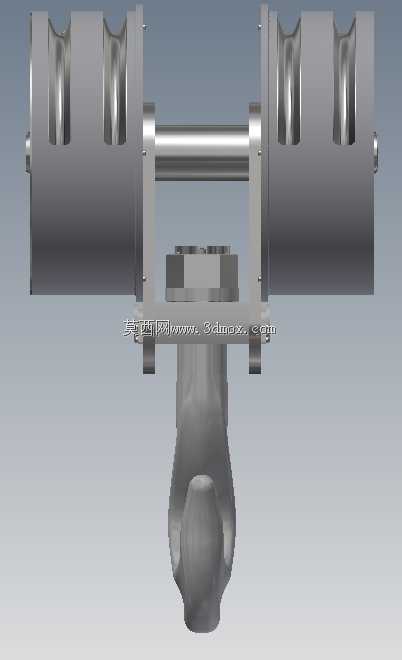

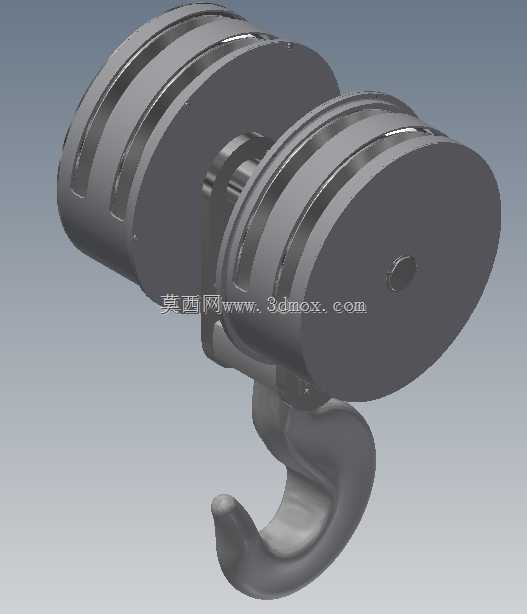

在工矿企业、港口货场、基建施工现场的重物起升作业场景里，钩块是直接承载吊重、衔接起升钢丝绳与被吊物的核心受力构件，这套适配24吨额定起重量的钩块结构，从受力传递路径到安装适配边界都做了针对性的工程化设计。从结构组成来看，整套构件集成了双组滑轮安装位、中部横梁连接座、下部吊钩铰接段三个核心功能区段，两侧的滑轮腔采用对称式布局，每个腔体内预留双绳槽滑轮的安装空间，匹配对应直径的起升钢丝绳缠绕需求，绳槽的曲率半径按照常用起重钢丝绳的直径公差做了适配，避免钢丝绳在缠绕过程中出现硬弯折、挤压变形的问题，延长钢丝绳的实际使用寿命。中部的连接轴采用贯穿式装配结构，轴径的选取经过剪切应力、弯曲应力的复合校核，轴两端设置了轴向定位的止推结构，防止作业过程中轴体窜动脱出，轴与两侧滑轮支架的配合面预留了润滑脂加注通道，可定期补充润滑介质降低转动副的磨损速率。下部的吊钩铰接段采用叉形支座结构，与吊钩尾部的铰接轴配合间隙控制在合理范围，既保证吊钩可在纵向平面内灵活摆动适配不同吊点角度，又不会因间隙过大产生冲击载荷。设计过程中优先考虑了受力的均匀传递，两侧滑轮组的载荷通过支架均匀传导到中部横梁，再集中传递到下部吊钩，避免出现偏载受力的情况，所有承力部位的过渡圆角都做了圆弧处理，减少应力集中带来的疲劳失效风险。安装边界方面，整套钩块的横向宽度适配常规24吨级起重机的起升卷筒绳距，不会在起升过程中与周边的小车架、导向滑轮发生干涉，纵向高度满足吊钩上下极限行程的空间要求，铰接部位的尺寸匹配标准起重吊钩的安装尺寸，可直接替换同吨位级别的常规钩块组件，不需要额外改动原有起重机的起升机构布局。实际作业过程中，这套钩块可适配散货吊具、集装箱吊具、重型构件吊梁等多种取物装置的连接需求，滑轮的转动阻尼经过优化，空载状态下吊钩下落时不会出现钢丝绳松脱乱绳的问题，承力部件的材质选型匹配起重机械的相关安全规范，关键受力焊缝的坡口形式按照动载焊接要求设计，能够承受起升、制动过程中的瞬时冲击载荷，满足频繁起吊作业的工况使用要求。
