车用博世交流发电机结构三维数模

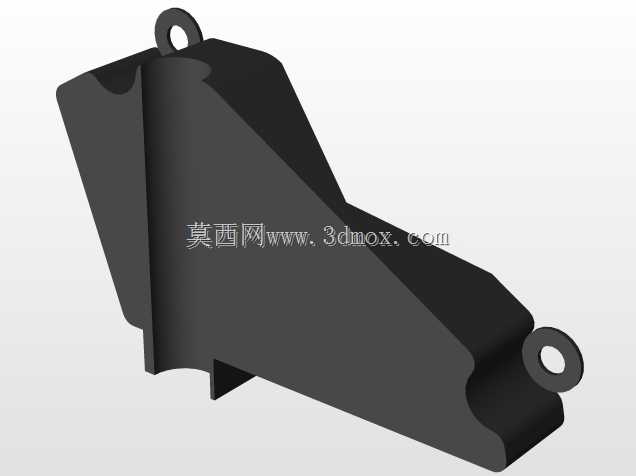

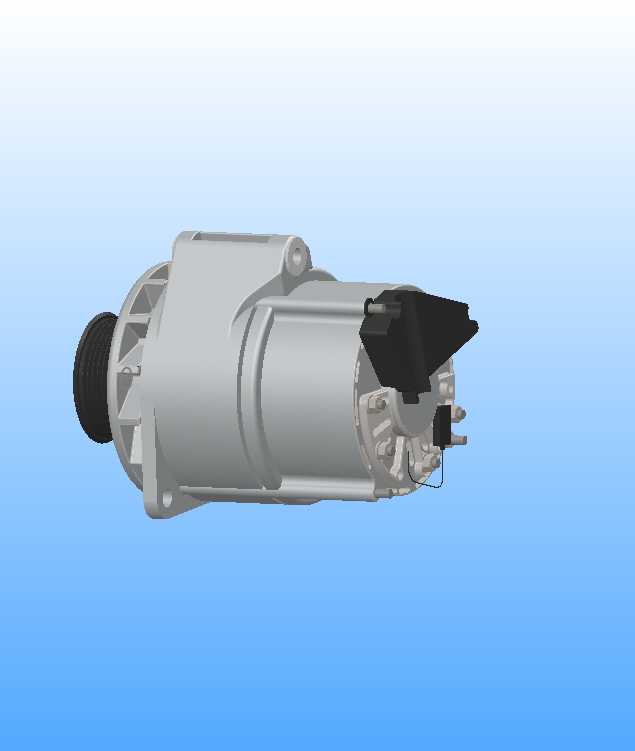

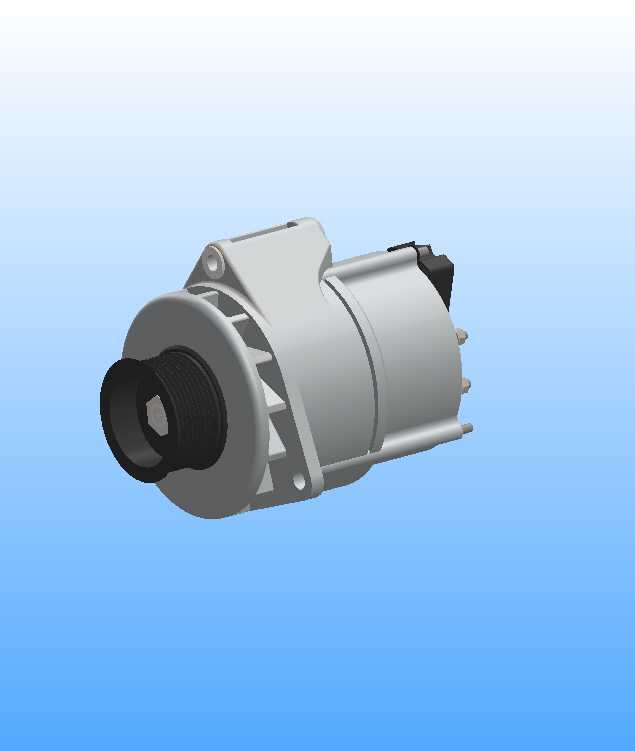

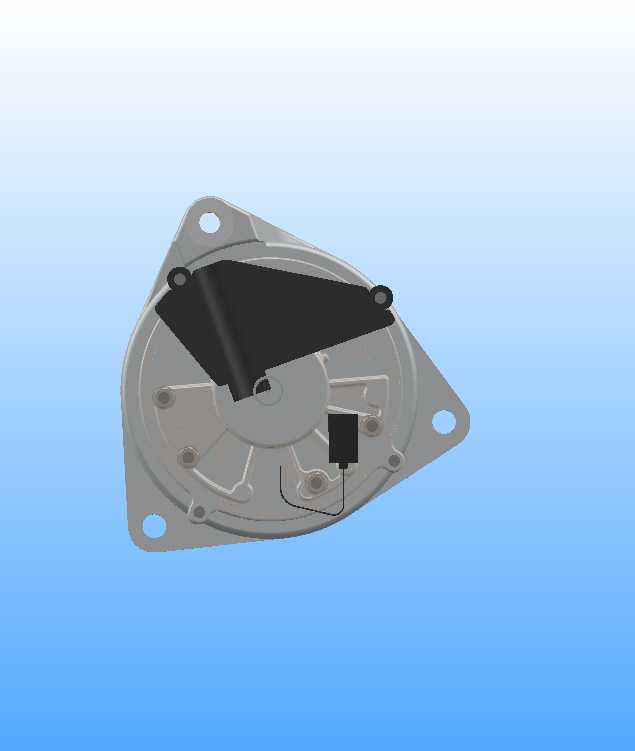

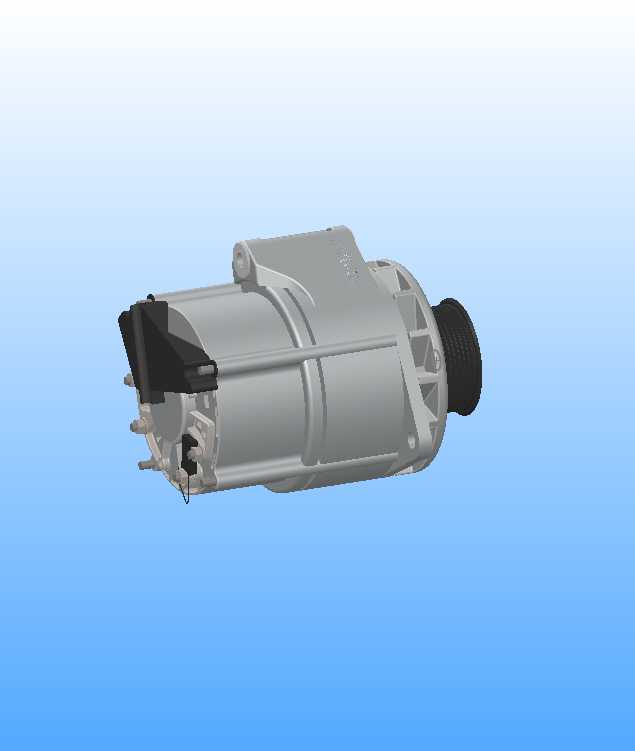

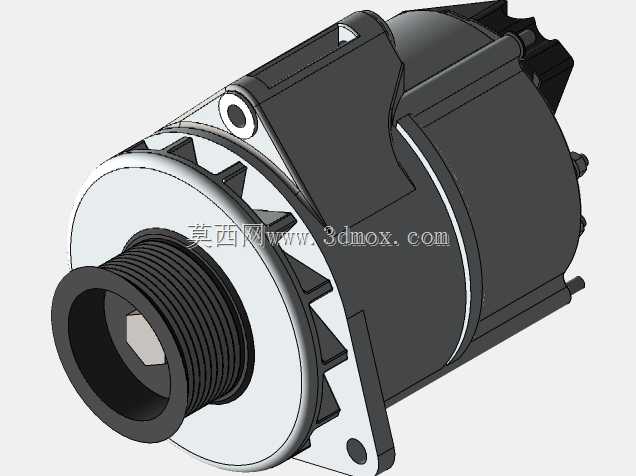

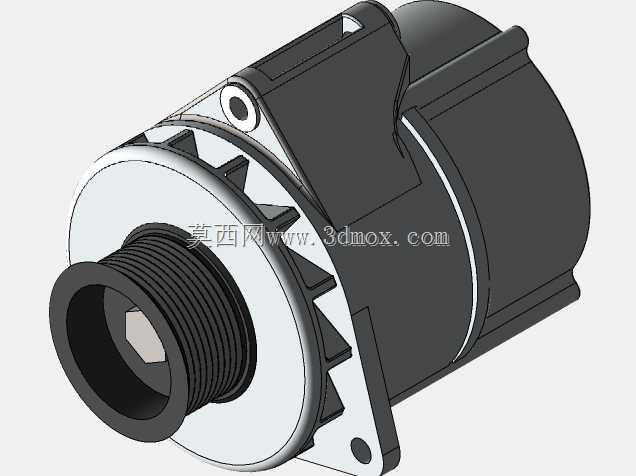

这款车用发电机的三维结构数模，完整还原了实装部件的装配逻辑与细节特征，可直接用于整车电气系统布局校核、零部件逆向设计参考以及维修教学演示场景。在整车电气架构中，该部件承担着发动机运转阶段为全车用电设备供电、同时为车载蓄电池补充电量的核心作用，是燃油车供电系统不可或缺的核心部件，广泛适配乘用车型、轻型商用车型的前舱动力布局。从结构设计逻辑来看，数模完整呈现了前端带轮传动段、中部定子转子总成段、后端整流调压模块段的三段式布局：前端带轮通过多楔带与发动机曲轴带轮连接，将曲轴输出的机械能传递至转子轴，带轮侧集成的防尘罩与密封结构，可阻挡前舱泥水、灰尘进入轴承腔体，延长转轴支撑部件的使用寿命；中部壳体采用压铸铝合金材质，表面设计的多道纵向散热筋，可在车辆行驶过程中利用迎面气流带走定子绕组工作产生的热量，避免持续高温导致绕组绝缘层老化失效，壳体两侧的安装支脚预留了标准螺栓过孔，匹配整车前舱的发电机安装支架点位，安装时可通过调整张紧臂位置改变传动带张紧度，保证传动效率同时避免带轮打滑异响。后端的整流桥与电压调节器模块做了独立的腔体分隔，整流桥将转子切割磁感线产生的三相交流电转换为稳定直流电输出，电压调节器则根据整车用电负载变化、蓄电池电压状态实时调整励磁电流大小，将输出电压稳定在整车电气系统适配的区间内，避免电压波动烧坏车载用电设备。数模中还还原了后端的接线端子结构，包含主输出接线柱、励磁接线端、电压检测接线端，每个端子的位置、固定结构都与实装部件一致，在做前舱线束布局设计时，可直接参考数模的端子位置预留线束长度与固定卡扣点位，避免实装阶段出现线束长度不足、与周边运动部件干涉的问题。从安装边界来看，该发电机的整体外轮廓尺寸适配主流1.6L-2.5L排量燃油车型的前舱安装空间，转轴中心距与安装支脚的孔位公差符合车用发电机的通用安装规范，在做同类型发电机的改型设计时，可直接在该数模基础上调整散热筋结构、带轮槽型、后端模块布局，大幅缩短前期结构设计的周期，减少反复校核安装干涉的工作量。
