便携液压压接钳结构设计三维数模

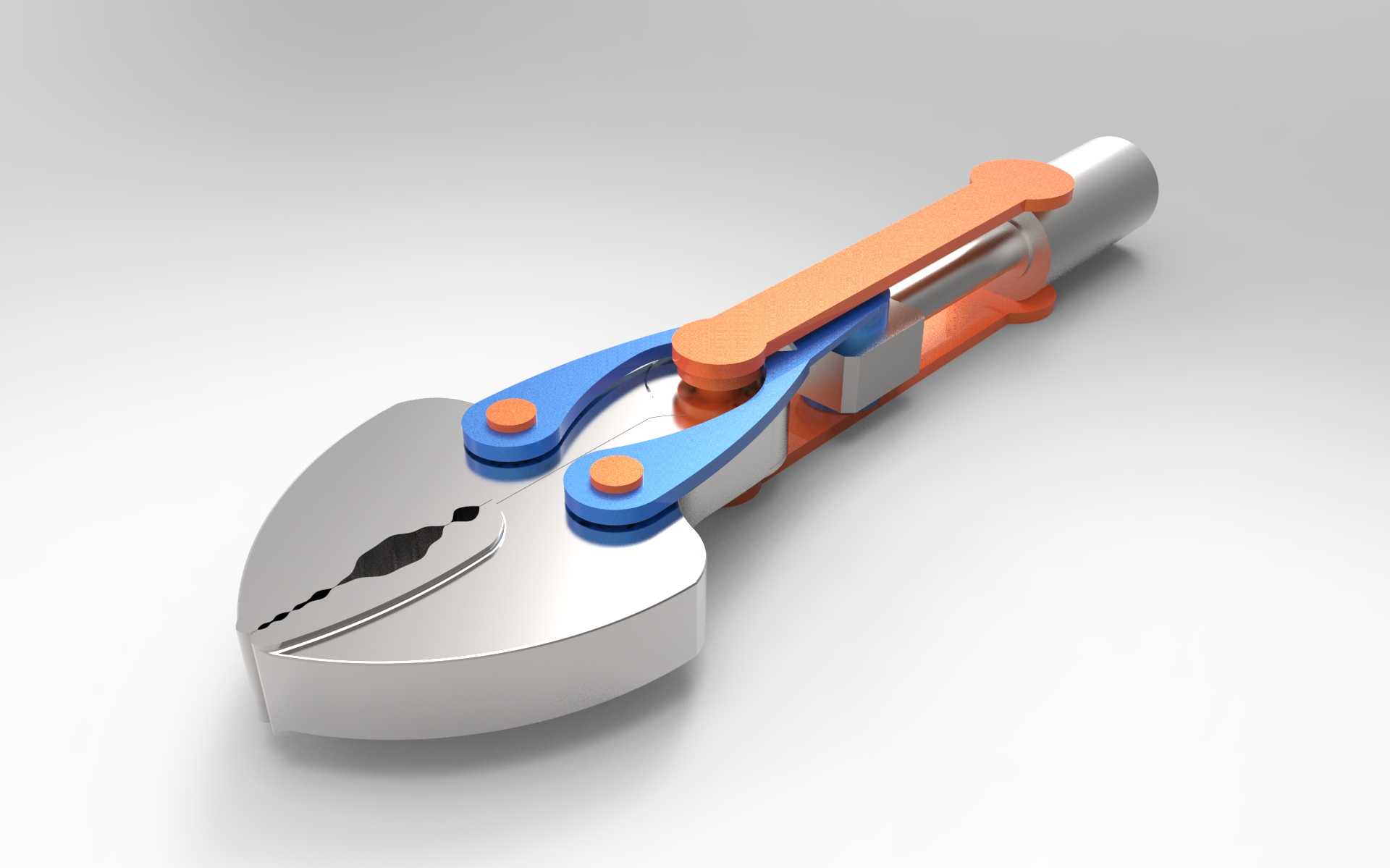

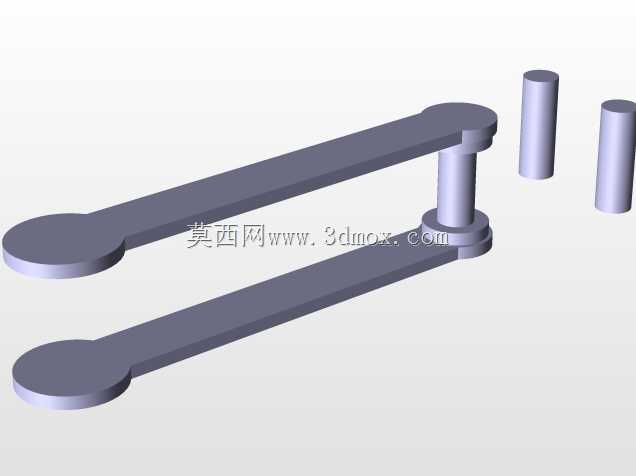

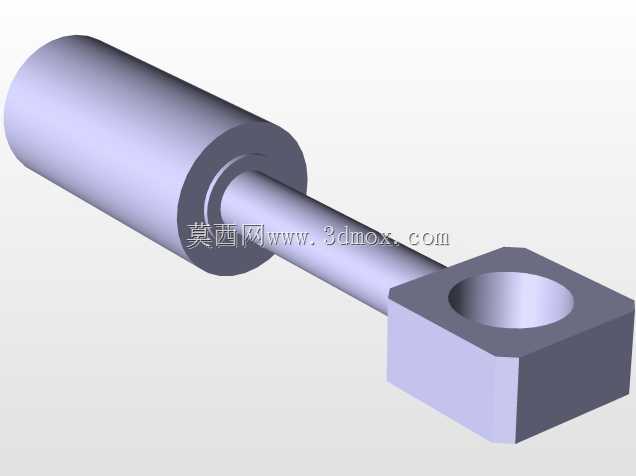

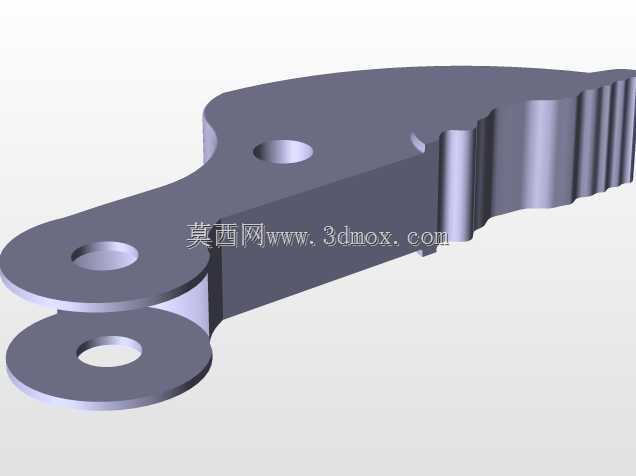

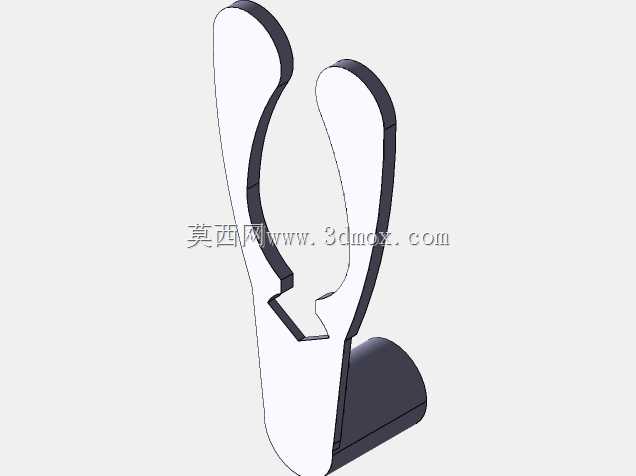

这款液压钳的结构设计围绕手动液压作业的实际工况展开，核心执行端采用高硬度合金钳头，钳口开设有多规格压接齿槽与断线刃口，可覆盖常规线缆端子压接、小规格金属线材剪切的作业需求，在电力布线、电气柜装配、现场维修等场景中，无需外接动力源即可完成大出力压接作业，适配狭小空间内的单手操作需求。设计过程中优先考虑力传递路径的合理性，内置的液压增压缸与手动压杆采用同轴偏置布局，压杆表面做防滑纹理处理，操作时的施力方向与钳头出力方向保持同轴线，减少操作过程中的反向力矩，降低长时间作业的手部疲劳。钳头与液压主体的连接采用铰接销轴结构，销轴配合面做渗碳硬化处理，可承受压接过程中数吨的反向冲击力，铰接处预留0.02mm的配合间隙，既保证钳头开合的顺畅度，又避免压接过程中出现钳口错位导致的端子压接变形问题。整体结构的外形尺寸控制在单手可握持的范围内，液压油缸外壁做圆弧过渡处理，无尖锐棱角，握持区域贴合手掌弧度，作业时可稳定掌控施力方向。储油腔与增压活塞的密封结构采用多级O型圈组合密封，活塞行程预留15%的冗余量，避免长期使用后密封件磨损导致的泄压问题，泄压阀设置在钳体侧方，拇指可直接触碰操作，压接完成后可快速复位钳口，提升连续作业的效率。钳头的压接齿槽按照常用端子规格做等距排布，刃口角度设置为30度，剪切硬线材时可避免刃口崩缺，压接面做平面度处理，保证端子压接后无翘边、压接密度均匀，满足电气连接的导电性能要求。整体结构无多余外露零件，所有连接销轴均做沉头处理，避免作业过程中勾挂线缆或其他工件，适配现场复杂作业环境下的频繁移动使用需求。
