350W电动自行车轮毂驱动电机结构设计

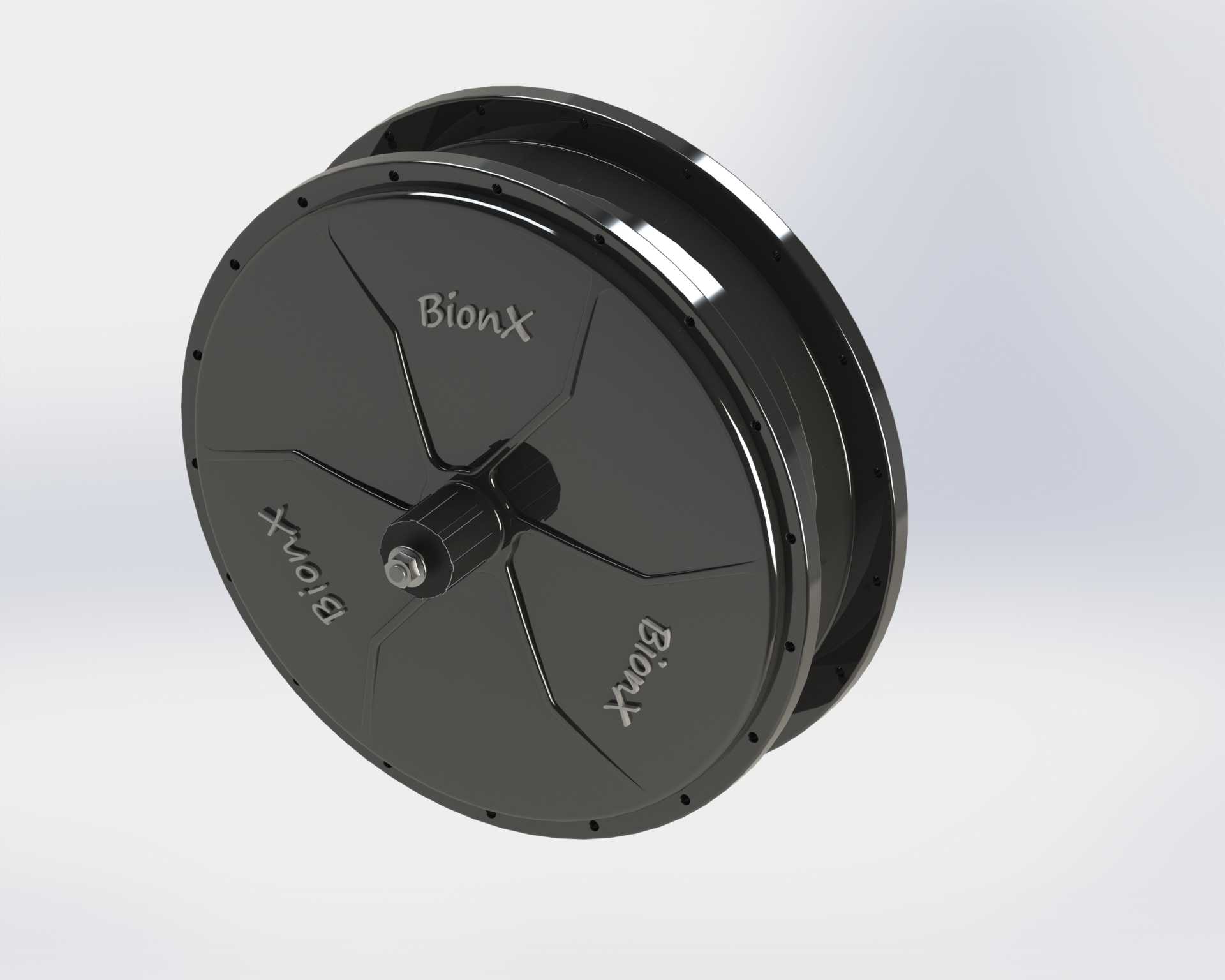

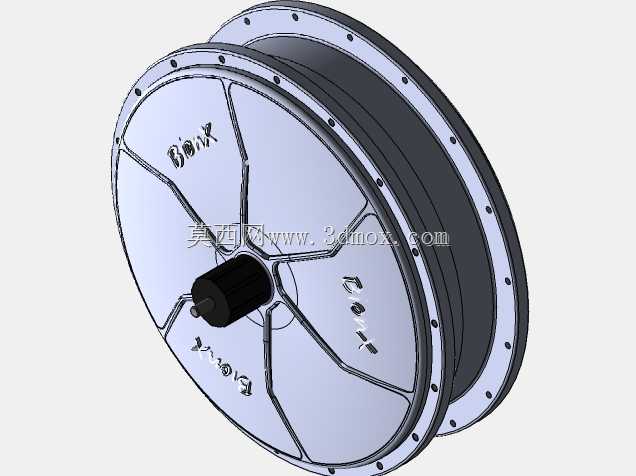

这款350W功率等级的轮毂电机，主要适配城市通勤类电动自行车的后轮驱动场景，安装时直接嵌入后轮轮组的辐条安装位，无需额外设计传动链条、皮带等中间动力传递结构，能大幅简化整车的动力布局，减少传动环节的能量损耗与后期维护点位。从结构设计来看，电机采用外转子结构布局，转子外壳直接作为轮组的连接基座，外壳上预留的均匀分布安装孔位，可直接匹配常规20寸、26寸通勤电动自行车的辐条固定点位，安装边界与常规同功率轮毂电机的通用尺寸保持一致，替换适配时无需改动原车的轮叉开档尺寸，端盖处的轴伸结构采用标准花键配合，可直接与原车的飞轮安装位适配，兼容常规单速或者内变速后轮组的装配需求。外壳表面设计的放射状加强筋结构，一方面是提升端盖的结构强度，应对日常骑行过程中的颠簸冲击，避免薄壁端盖受径向载荷出现形变，另一方面也能增大外壳的散热面积，在长时间爬坡或者持续大负载输出时，能通过骑行过程中的迎面气流带走绕组产生的热量，避免电机过热出现退磁或者功率衰减的问题。端盖上的出线位置做了密封槽设计，可配合密封圈实现IPX5级别的防水能力，应对日常雨天骑行或者路面溅水的使用场景，避免水汽进入电机内部造成绕组短路或者轴承锈蚀。电机的轴芯采用高强度合金钢材质，两端的轴承位做了高精度磨削处理，配合深沟球轴承可承受骑行过程中的径向载荷与少量轴向冲击，保证长时间运转下的同轴度，减少运转过程中的径向跳动，降低骑行时的轮组抖动感。从实际使用场景出发，这款电机的额定输出扭矩可适配城市铺装路面的通勤需求，起步扭矩足够应对常规的地下车库坡道或者城市桥梁的坡度，平路巡航时的运转噪音控制在较低水平，不会产生明显的电磁噪音影响骑行体验。建模过程中完整还原了电机的绕组排布空间、磁钢粘贴位、内部减速齿轮组的安装腔室，以及端盖的螺丝固定孔位、密封结构细节，可直接用于电动自行车整车的动力系统匹配校核，也可作为轮毂电机结构优化设计的参考基准，帮助设计人员快速完成轮组与车架的装配干涉检查，验证不同轮径下的电机安装适配性。
