大载重托盘输送用重型辊道设备

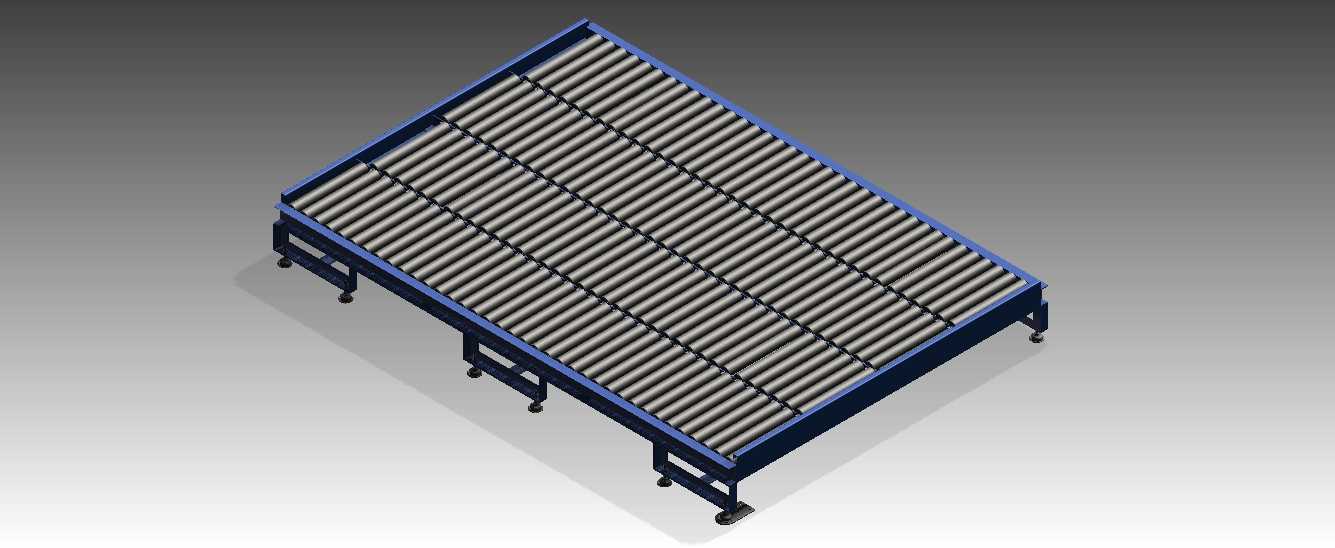

这款辊道设备主要面向生产车间、仓储物流环节的重载托盘转运需求设计，适配1000mm×1000mm规格的标准工业托盘，额定承载上限可达2吨，能够满足重型工件、整托货物的平面转运输送需求，在机械加工车间的工序间工件流转、仓储库区的托盘货物出入库输送、装配线的重型部件工位间传递场景中都能适配使用。设备整体采用框架式焊接结构作为主体承载基础，框架边缘设置加高的蓝色防护边框，既可以避免输送过程中托盘偏移滑落，也能强化整体框架的抗扭刚性，应对重载工况下的长期载荷冲击。辊筒采用密集排布的设计方案，多组平行辊道单元拼接组成完整输送面，单根辊筒的承载能力经过校核，密集排布的形式可以保证托盘底部受力均匀，避免托盘因局部受力不均出现变形，同时也能适配底部平整度一般的非标托盘输送需求，不会出现卡滞、打滑的问题。设备底部配置可调式支撑脚轮结构，既可以在安装时调整整体水平度，适配车间地面存在的高度差，也能在需要调整产线布局时短距离推移设备，降低工位调整的施工难度。设计过程中优先考虑了重载工况下的结构可靠性，主体框架采用型钢焊接后做去应力处理，避免长期承载出现框架变形，辊筒的安装座采用可拆卸式结构，后期维护更换单根辊筒时无需拆解整体框架，能够大幅降低设备运维的时间成本。设备的安装边界清晰，整体为矩形平面布局，安装时只需保证地面基础具备足够的承载能力，预留出对应的长宽安装空间即可，无需额外做复杂的地基预埋，能够快速集成到现有输送系统中，也可以单独作为工位间的转接输送单元使用。输送面的高度可以根据对接的产线、货架高度做适配调整，保证托盘在不同设备间转运时的高度差控制在合理范围内，减少转运过程中的冲击。辊道的传动预留了标准化的安装接口，可以根据实际使用需求搭配动力传动模块，实现动力输送，也可以作为无动力辊道使用，依靠人工推动或者上下游设备的推力完成托盘转运，适配不同自动化程度的产线需求。在结构细节上，辊筒表面做了耐磨处理，长期与托盘底部摩擦也不会出现过度磨损，延长辊筒的使用寿命，框架的边角位置做了圆弧过渡处理，避免操作人员在设备周边作业时被尖锐边角磕碰，兼顾了使用安全性。
