可移动带式输送承载小车结构设计

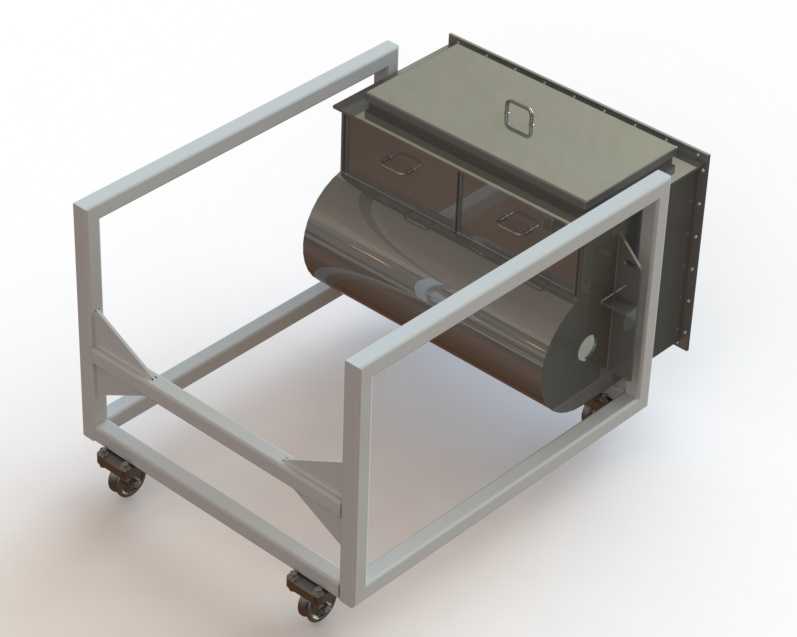

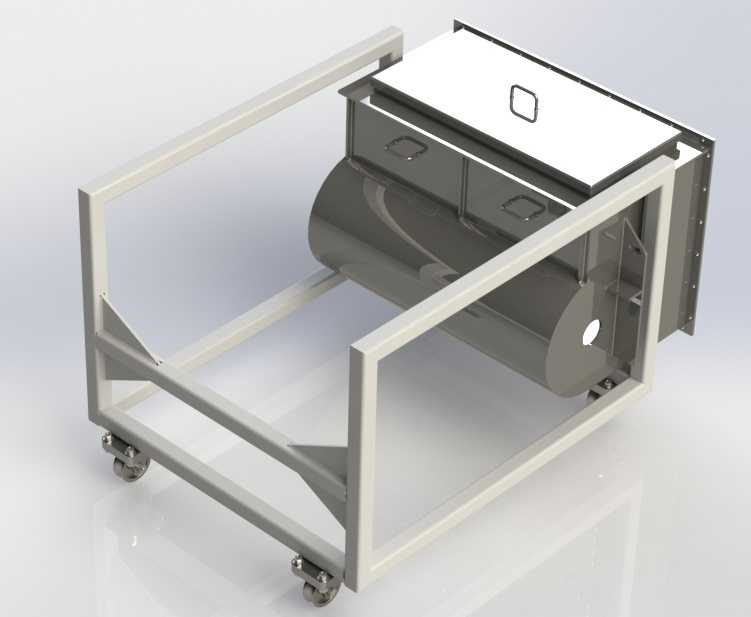

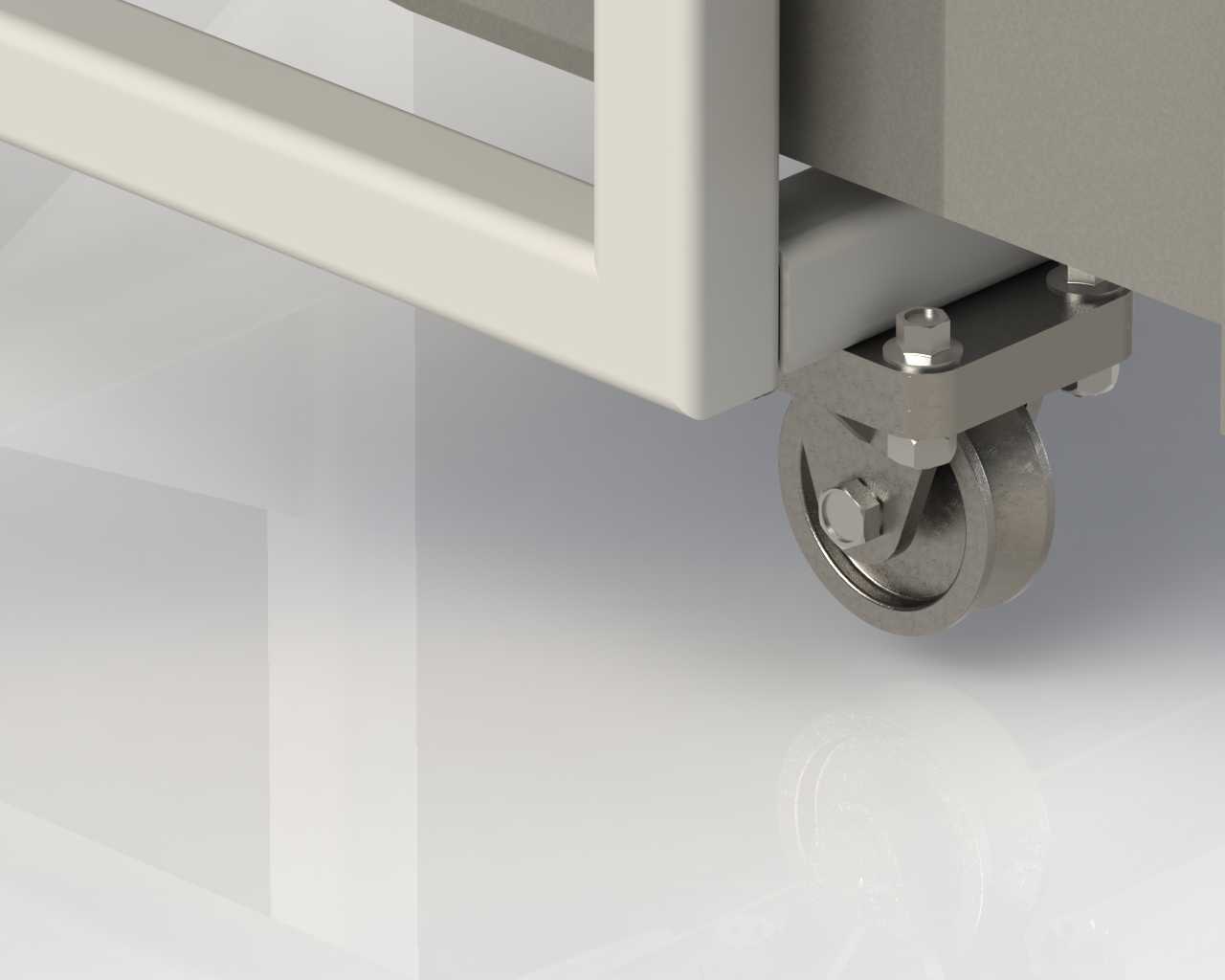

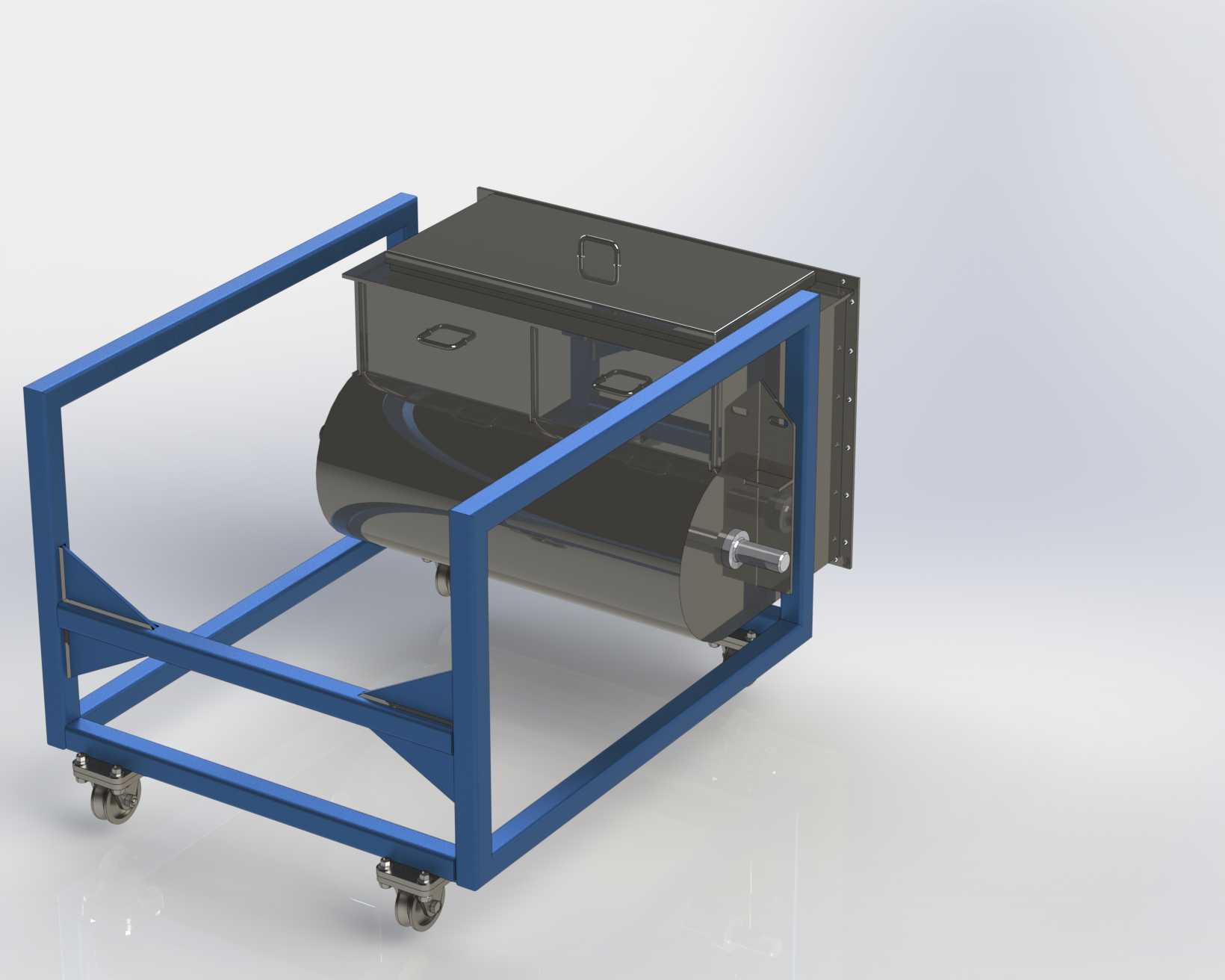

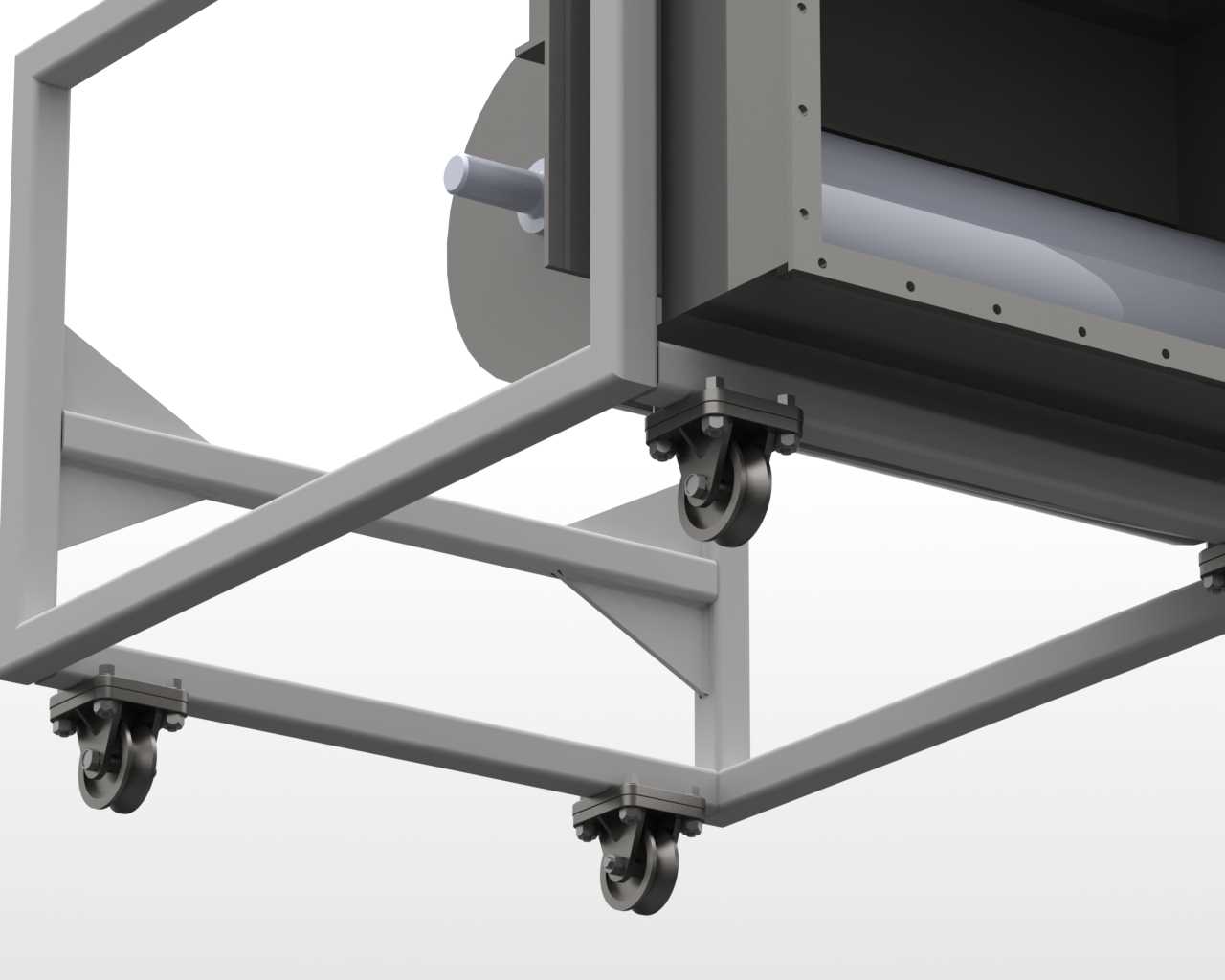

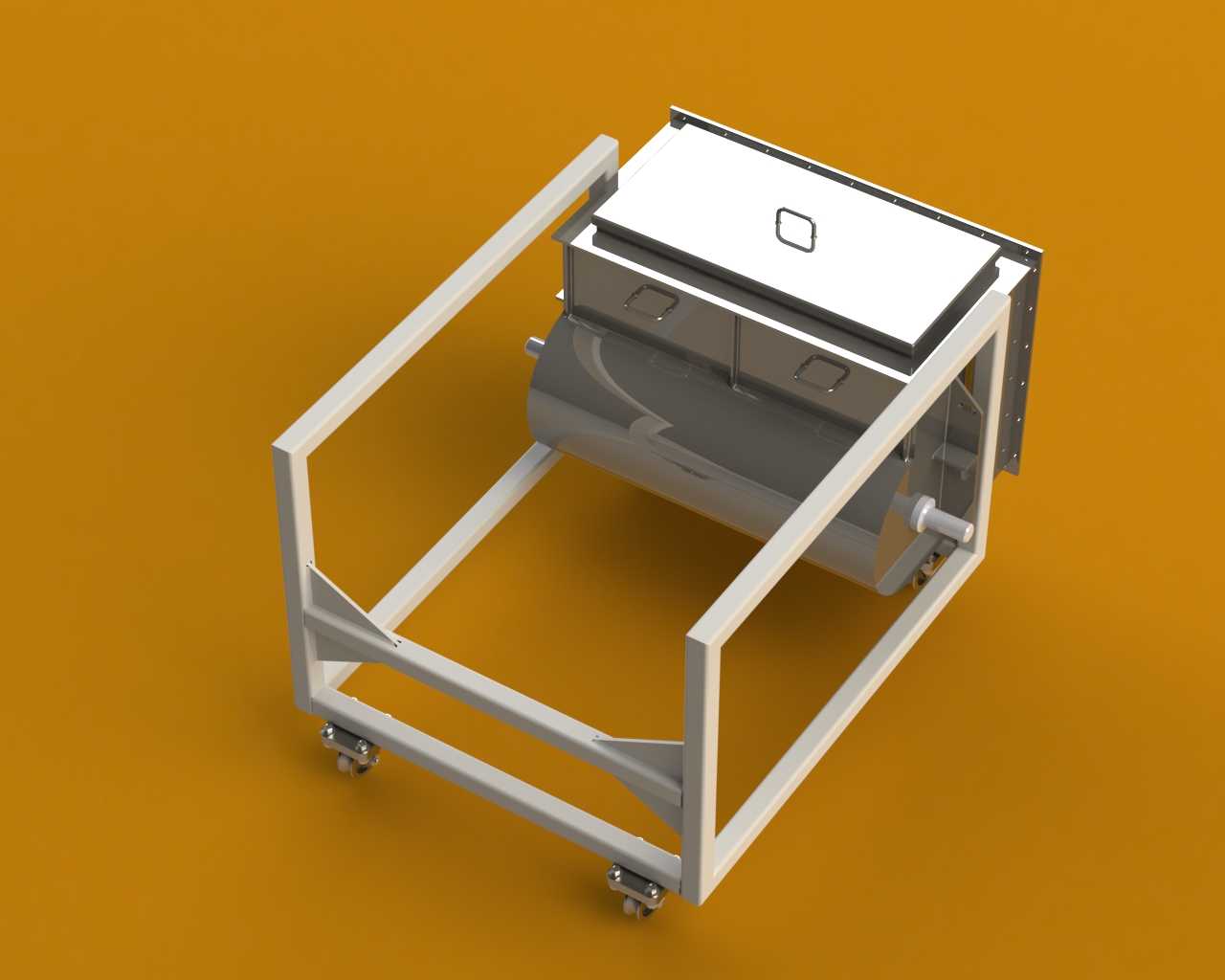

这款可移动带式输送承载小车，主要面向车间内短距离物料转运、生产线工位间工件输送场景设计，尤其适配轻工装配、零部件加工车间里，零散工件、箱装物料的灵活转序需求，可对接固定皮带线末端做暂存转运，也可独立作为小型输送单元完成工位间的物料传递，弥补固定输送线无法灵活调整工位的短板。从结构设计逻辑来看，整体采用方管焊接成型的框架式承载结构，框架底部四角配置万向脚轮，其中两个脚轮带刹车锁定结构，既满足手推移动的灵活性，也能在固定工位作业时锁定位置避免滑移；框架上部预留皮带输送组件的安装位，输送段采用平皮带承载结构，上部设置带拉手的防护盖板，可在设备停机时覆盖输送辊系区域，避免杂物落入传动间隙，也能在转运过程中对物料起到一定围挡防护作用。设计过程中优先考虑了焊接框架的结构刚性，在框架转角、承载梁衔接位置增加三角形焊接加强筋，避免长期承重或推行过程中框架出现形变，焊接构件直接通过框架生成器完成型材裁切、坡口预留的参数化建模，后续可直接导出构件加工图用于下料焊接，减少二次拆图的工作量。从安装边界来看，整体框架的长宽尺寸控制在可通过车间常规通道、电梯门的范围内，高度适配常规固定皮带线的出料端高度，无需额外做高度调整即可完成对接；输送组件的驱动端预留了安装接口，当前结构中暂未配置驱动电机与轴承座组件，后续可根据实际输送物料的重量、输送速度需求，匹配对应功率的驱动单元与带座轴承，完成整机装配。皮带张紧结构采用侧边可调式设计，通过调整端部辊筒的安装位置实现皮带张紧度调节，无需拆解框架即可完成日常维护调整，降低后期运维的拆装难度。框架上部的箱体结构采用薄钢板折弯成型，通过螺栓与主框架连接，可根据实际使用需求更换为敞口式料斗或者导向挡边结构，适配不同形态物料的输送需求，比如输送小型零散零件时可加高挡边避免物料掉落，输送箱装成品时可拆除挡边扩大承载宽度。
