带移动脚轮的Z型爬坡皮带输送装置

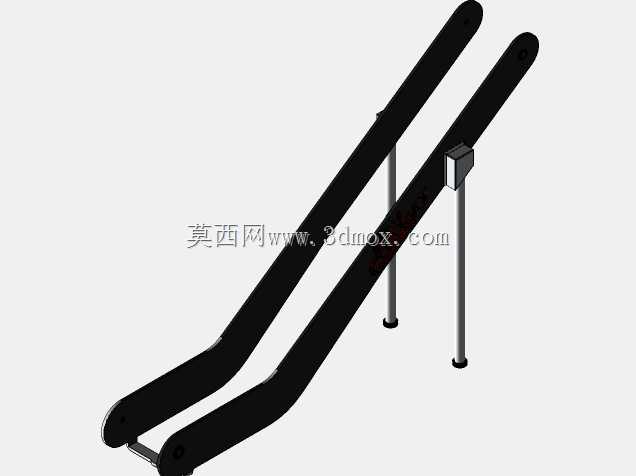

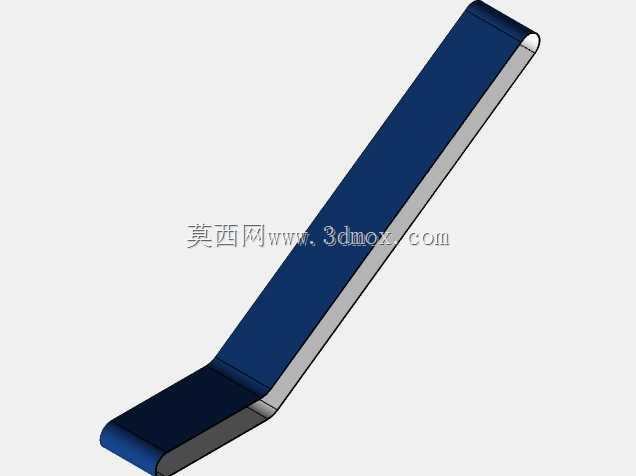

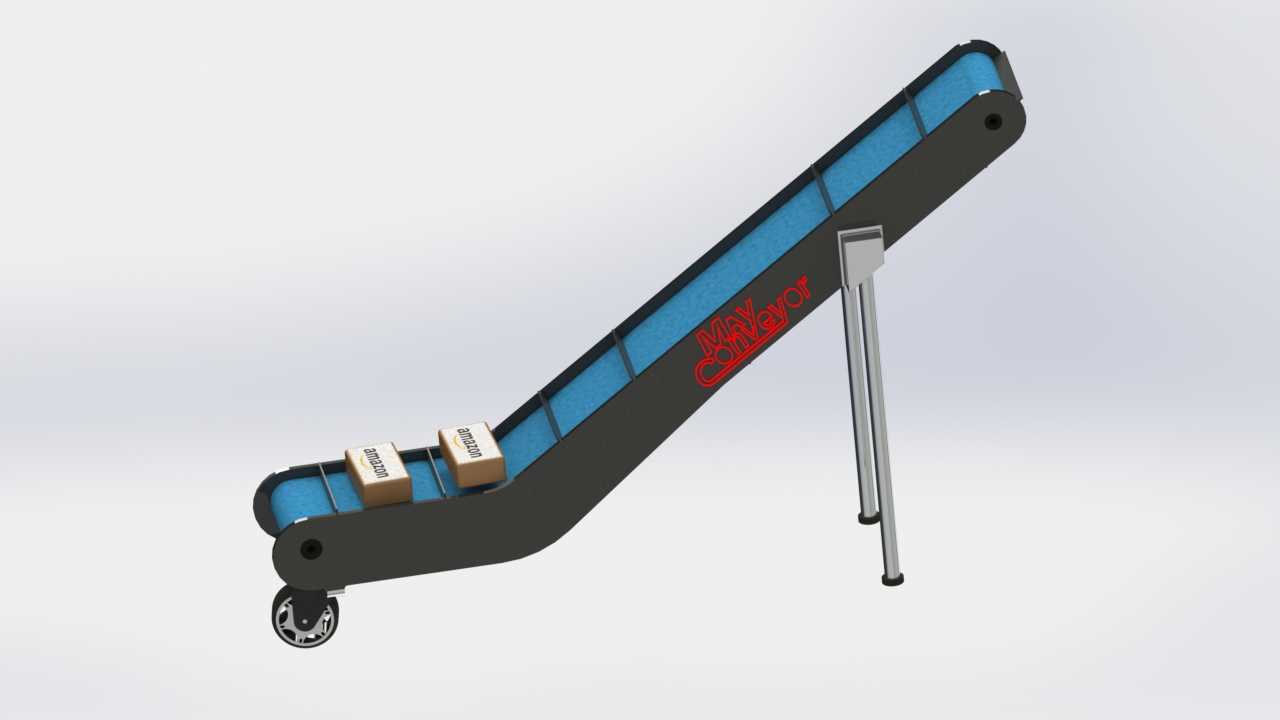

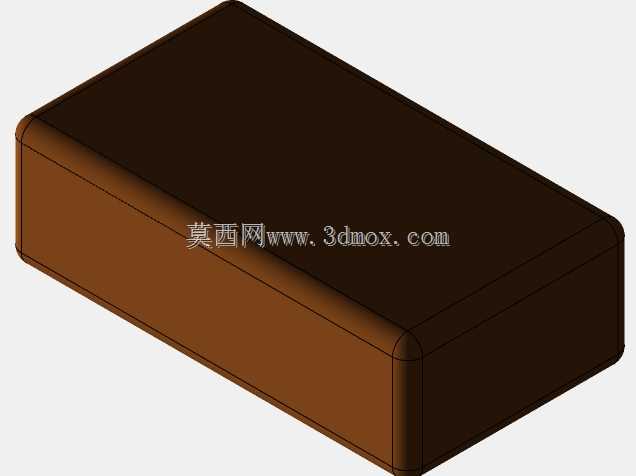

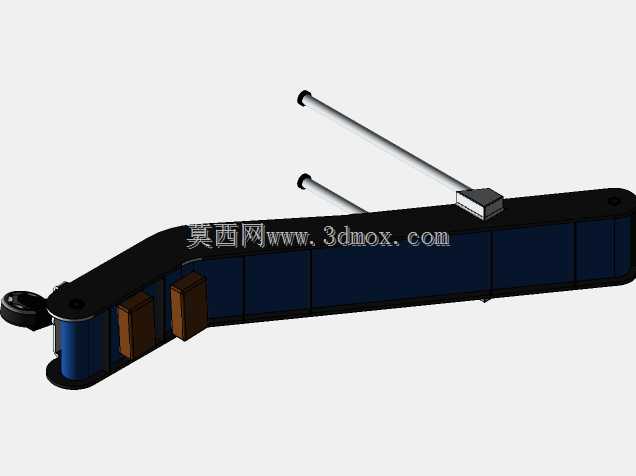

这款爬坡输送结构主要面向生产车间内不同高度工位间的物料转运需求，常见于包装线末端与装箱工位的衔接、注塑机出料口向周转台的物料输送、仓储分拣环节中低位料箱向高层分拣线的提升场景，可适配纸箱、袋装小件、注塑成型件等多种规整外形物料的连续输送，避免人工反复搬抬物料产生的效率损耗与作业安全隐患。设备整体采用Z型弯折的机架结构，下端水平段可直接对接平面输送线或人工上料台，中部倾斜段完成物料的高度提升，上端水平段可直接将物料送入下一工位的接料位置，倾斜段的倾角经过合理核算，配合带防滑挡条的蓝色皮带表面，可保证输送过程中物料不会沿坡面下滑，即使是表面光滑的纸箱类物料也能稳定输送。机架主体采用折弯钢板焊接成型，侧面预留了皮带张紧调节的安装位，日常维护时只需调整端部辊筒的张紧螺栓即可快速修正皮带跑偏、松弛问题，无需拆解整体机架结构。支撑部分采用单根可调节高度的金属支腿搭配下端带刹车的万向脚轮，支腿上设置多档调节孔位，可根据现场对接工位的实际高度调整倾斜段的整体抬升高度，脚轮配置可让设备在车间内灵活移位，切换作业点位时无需额外吊装设备，单人即可推动设备完成位置调整，到位后踩下脚轮刹车即可固定设备位置，无需额外打膨胀螺栓固定地面，适配多品种小批量生产的柔性作业需求。端部驱动辊筒内置轴承组件，运行时转动阻力小、噪音低，下端改向辊筒处设置了物料导向挡边，可避免物料在水平段转入倾斜段时卡入皮带与机架的间隙中。皮带表面的红色标识区域可作为物料放置的定位参考，作业人员上料时可将物料放置在标识区间内，保证物料间距均匀，避免出现物料堆积、挤压的情况。设计过程中充分考虑了现场安装的边界限制，设备整体宽度控制在常规车间通道可通行的尺寸范围内，倾斜段的最高点高度可适配多数常规生产设备的接料高度，下端水平段的离地高度与常规平面输送线的工作面高度匹配，对接时无需额外制作过渡衔接支架，直接对齐工作面即可完成线体拼接。设备的所有转动部件均设置在机架内侧，外部无突出的尖锐结构，作业时不会剐蹭过往人员或周边设备，侧面的护板完全覆盖皮带回程段，可避免灰尘、杂物落入回程皮带造成的皮带磨损问题，延长易损件的更换周期。
