带M5螺母的快装式工业铰链结构

这款铰接结构主要面向工业设备舱门、小型防护机罩、电控箱柜门这类需要频繁开合的场景设计，日常使用中可实现两部件间的定轴转动连接，同时自带的安装螺母能大幅缩减现场装配的工序耗时。从实际使用场景来看，这类铰链常应用在车间小型设备的检修门、自动化线体的安全防护罩、户外机柜的侧开门部位，相比普通无预装紧固件的铰链，它不需要操作人员额外选配对应规格的螺母，装配时直接将螺杆穿过安装板的预制孔，从另一侧拧上自带的M5六角螺母即可完成固定，能有效避免现场配件错配、漏装的问题。

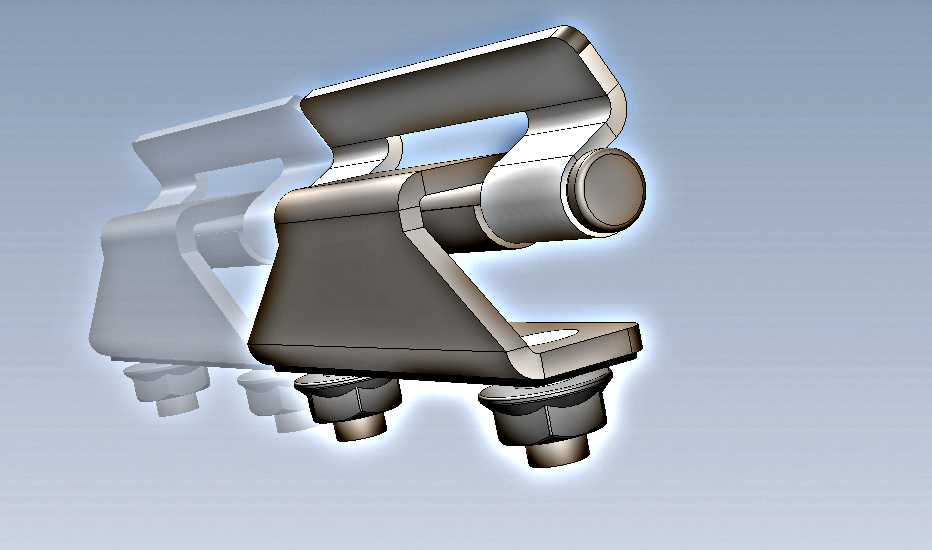

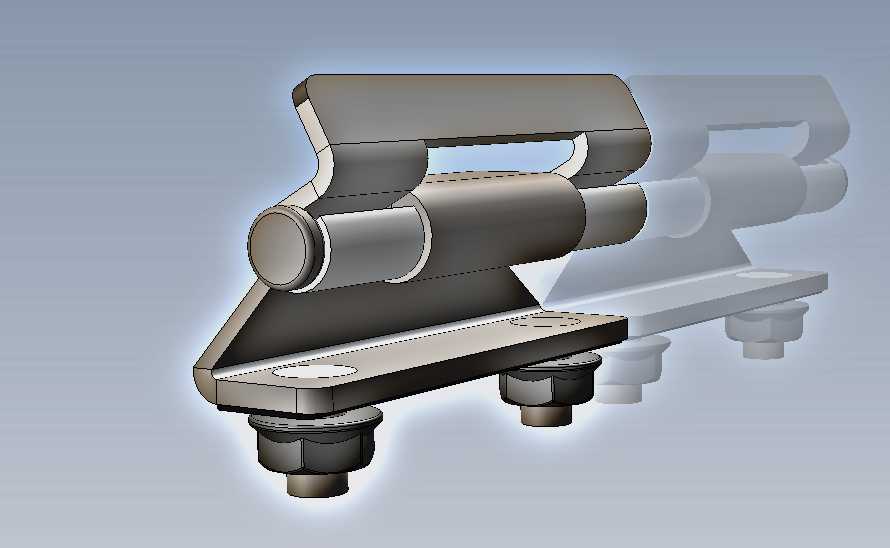

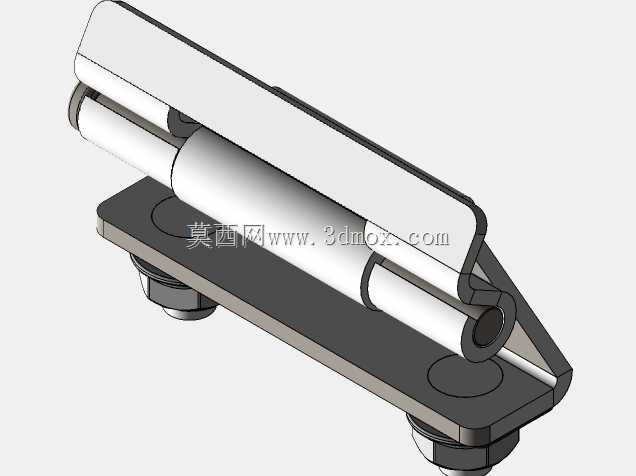

设计层面上，这款铰链采用了分体式铰接轴结构，轴体与两个铰接支座采用间隙配合，转动时的阻尼感适中，既不会因为配合过紧导致开合卡滞，也不会因为间隙过大出现门体晃动的情况。底座部分做了加宽的安装平面，两个安装孔的中心距经过适配常规薄板安装的尺寸设定，安装时底座与被连接件的接触面积足够大，即使是1.5mm厚度的冷轧钢板机罩，也不会因为长期开合受力出现安装位变形的问题。铰接部位的上方做了一体式的提握结构，在需要完全拆卸门体的时候，操作人员可以直接握持该部位向上提，就能让铰接轴与支座分离，不需要额外拆卸紧固件，给设备后期的检修维护提供了便利。

从安装边界来看，这款铰链闭合状态下的整体厚度控制在较低水平，安装后不会在门体外侧突出过多结构，避免影响设备周边的走线或者人员通行。转动行程覆盖0到180度的常规开合需求，在门体开启到最大角度时，铰接部位不会出现结构干涉，同时底座的螺母安装位预留了足够的扳手操作空间，使用普通的8号开口扳手就能完成螺母的紧固作业，不需要特殊的定制工装。铰接轴的端部做了限位翻边，装配完成后轴体不会从支座中滑出，即使设备运行过程中产生持续振动，也能保证铰接结构的连接可靠性，不会出现门体意外脱落的安全隐患。表面的结构过渡处都做了圆角处理，没有尖锐的毛刺棱角，装配和日常开合过程中不会划伤操作人员的手部，符合工业设备的安全设计要求。
