圆形隧道混凝土衬砌施工作业台车结构

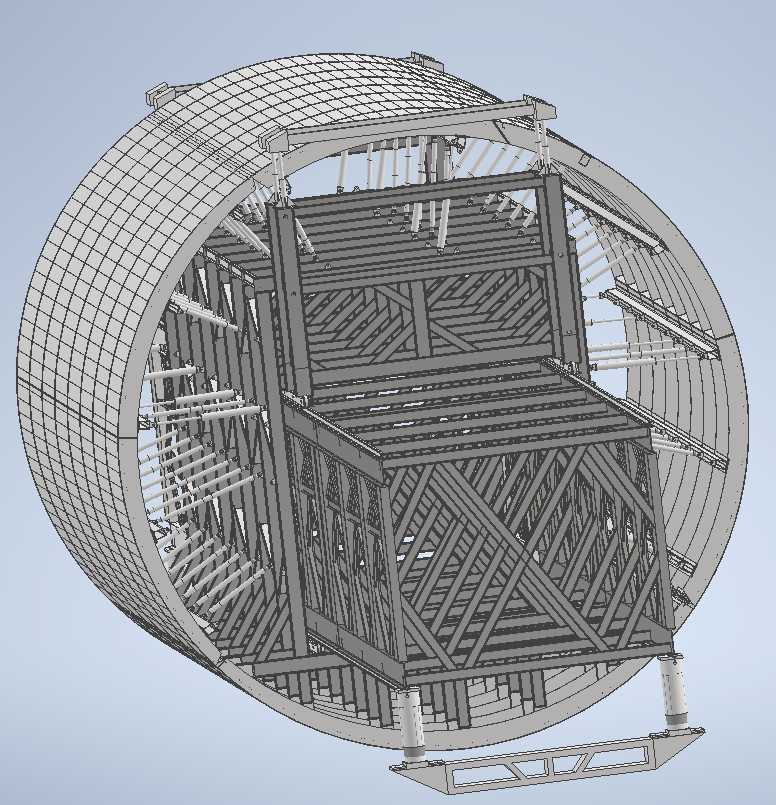

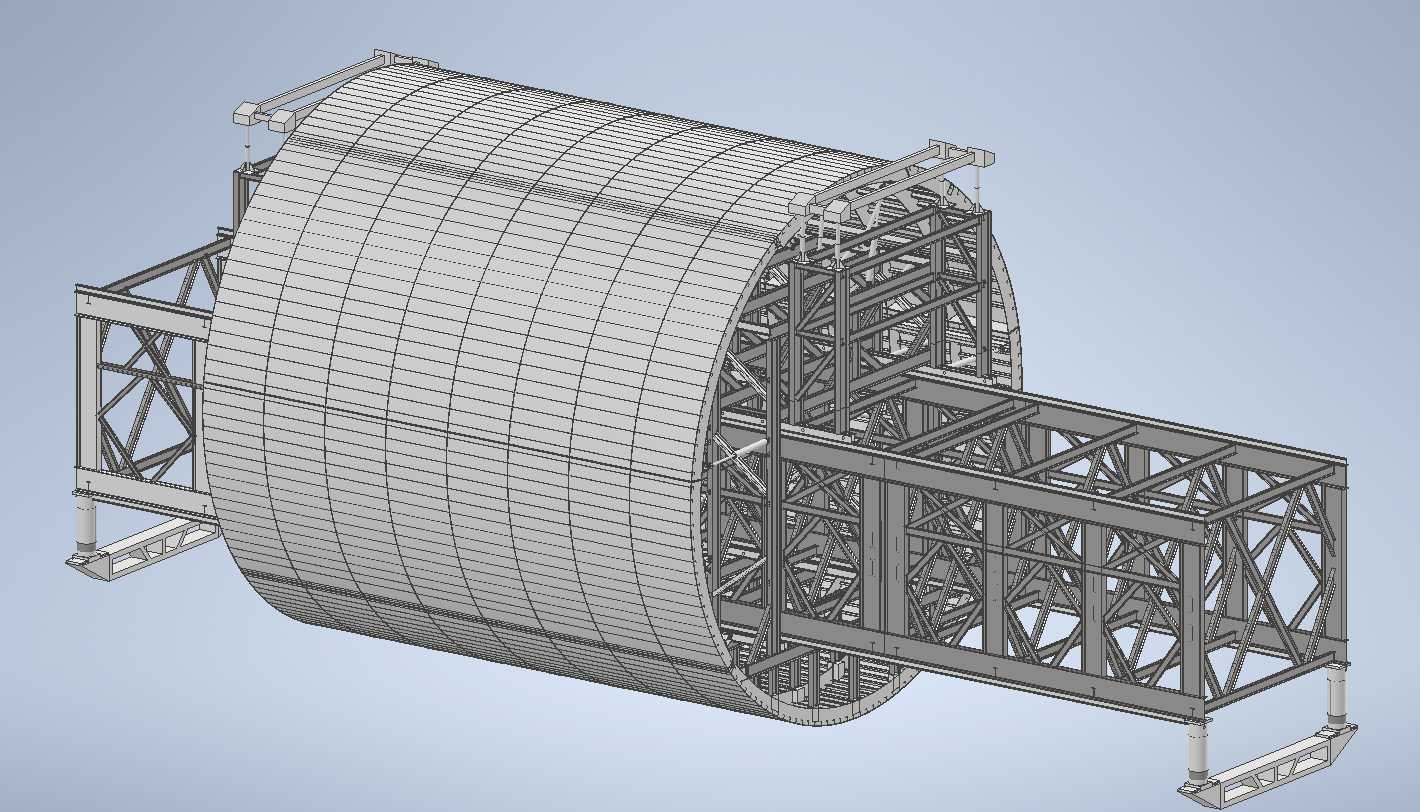

这款针梁式衬砌台车主要面向山岭隧道、水工隧洞的全断面混凝土衬砌施工场景，是隧洞二次衬砌工序的核心作业装备，适配直径11.4m的圆形隧洞作业边界，整体结构依托针梁作为纵向移动与承重核心，外侧弧形模板体系完全匹配圆形隧洞的内壁轮廓，可实现整环混凝土衬砌的一次浇筑成型，避免分块浇筑带来的接缝渗漏、衬砌错台等常见工程问题。从结构设计逻辑来看，针梁作为核心承载构件采用桁架式焊接结构，在保证纵向抗弯、抗扭刚度的前提下尽可能降低自重，减少行走机构的负载；针梁两端设置可伸缩支腿，作业时支腿伸出撑紧隧洞底板已硬化基面，将整台设备的载荷均匀传递到隧洞结构上，脱模与移位时支腿收回，依托底部行走轮系沿隧洞纵向移动，移位过程中模板体系完全收拢，不会与已浇筑完成的衬砌内壁发生刮蹭。外侧模板体系分块拼接而成，每块模板背后设置可调节支撑丝杠与针梁框架连接，既可以在浇筑时承受混凝土的侧向压力与振捣载荷，也能通过丝杠的伸缩调节实现模板的精准就位与脱模动作，模板边缘设置密封止浆结构，避免浇筑过程中出现漏浆问题。作业时台车先移位至待衬砌段，调整支腿固定设备位置，随后撑开外侧模板至设计轮廓，绑扎钢筋、布设浇筑管路后即可开展混凝土浇筑作业，待混凝土达到脱模强度后，收拢模板、收回支腿，即可沿针梁移动至下一作业段循环施工。整个结构的安装边界完全适配11.4m直径圆形隧洞的内部空间，模板撑开后与隧洞开挖轮廓预留足够的钢筋保护层与混凝土浇筑厚度空间，针梁长度覆盖多个衬砌循环段，可减少设备移位的对位调整工作量，提升隧洞衬砌施工的整体效率，结构设计充分考虑了隧洞内部作业空间狭窄、载荷工况复杂的特点，所有受力节点均做加强处理，支撑构件的布置避开了混凝土浇筑、振捣的作业通道，方便施工人员在台车内开展各工序作业。
