可调式手动攻丝扳手结构设计

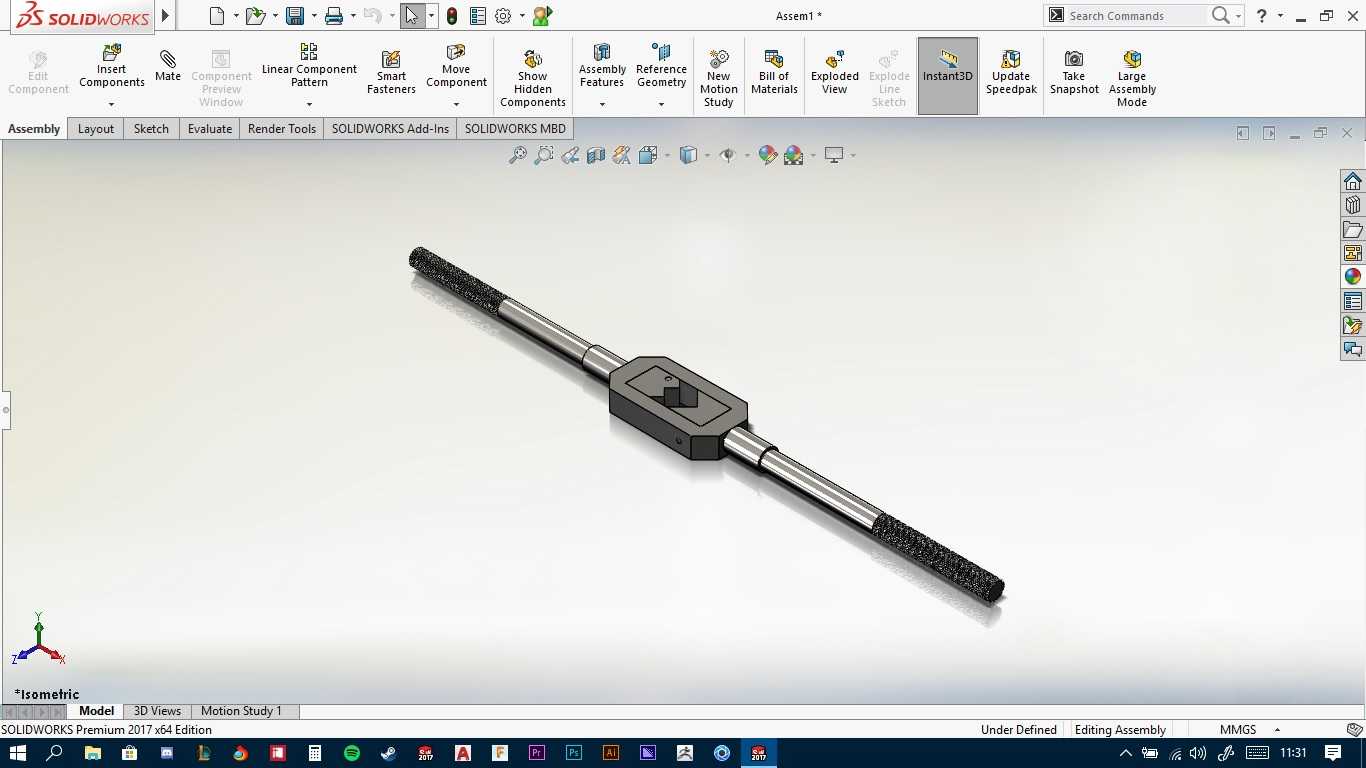

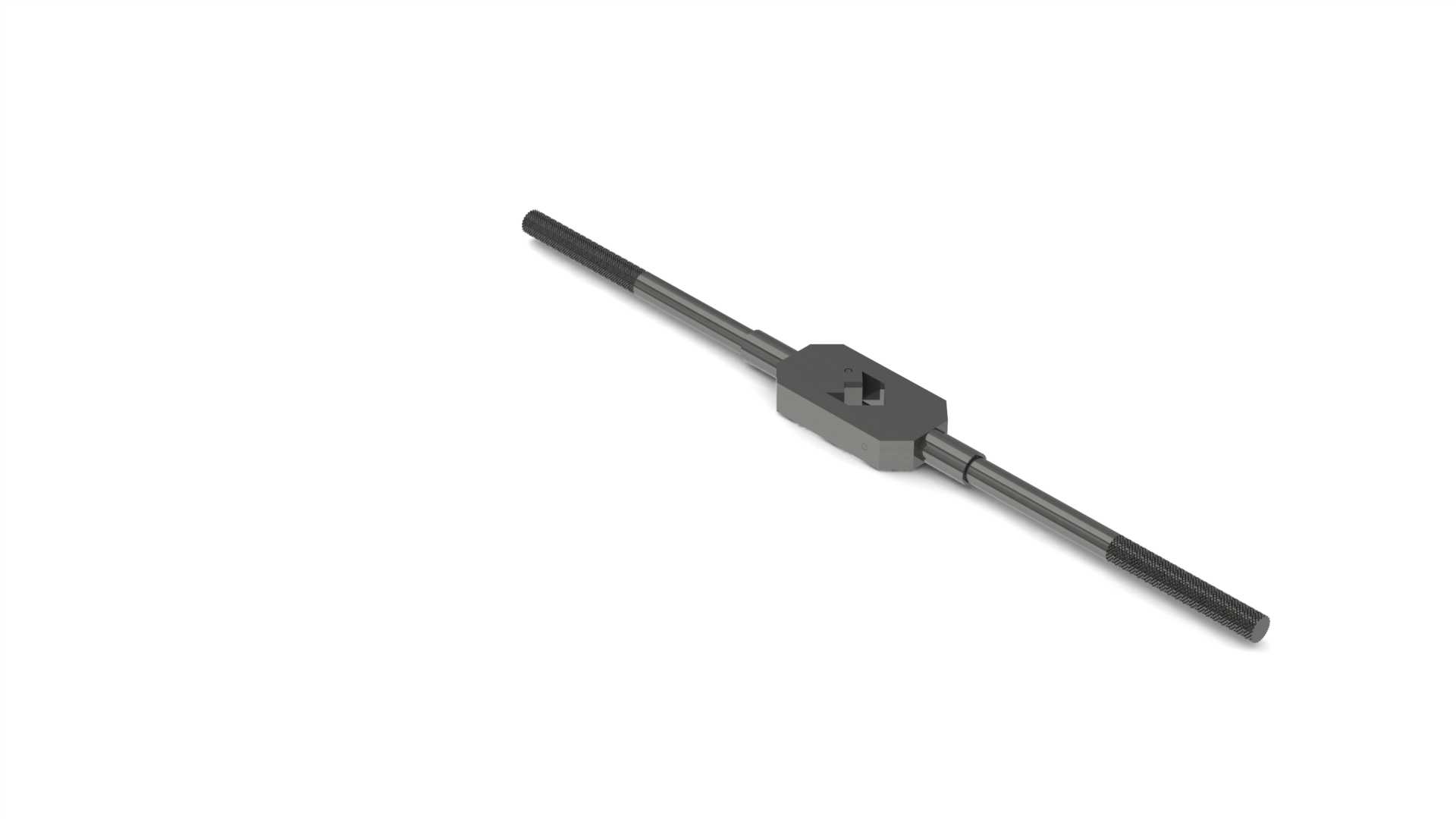

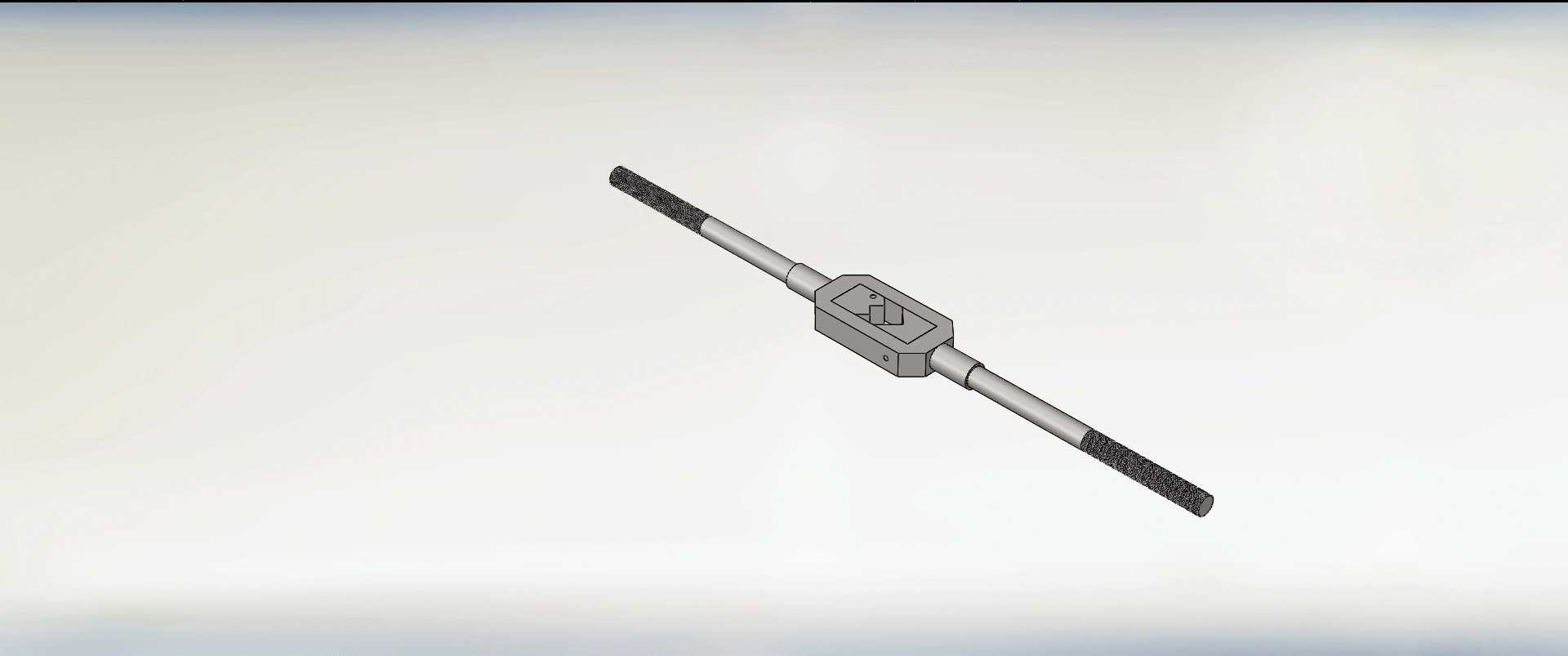

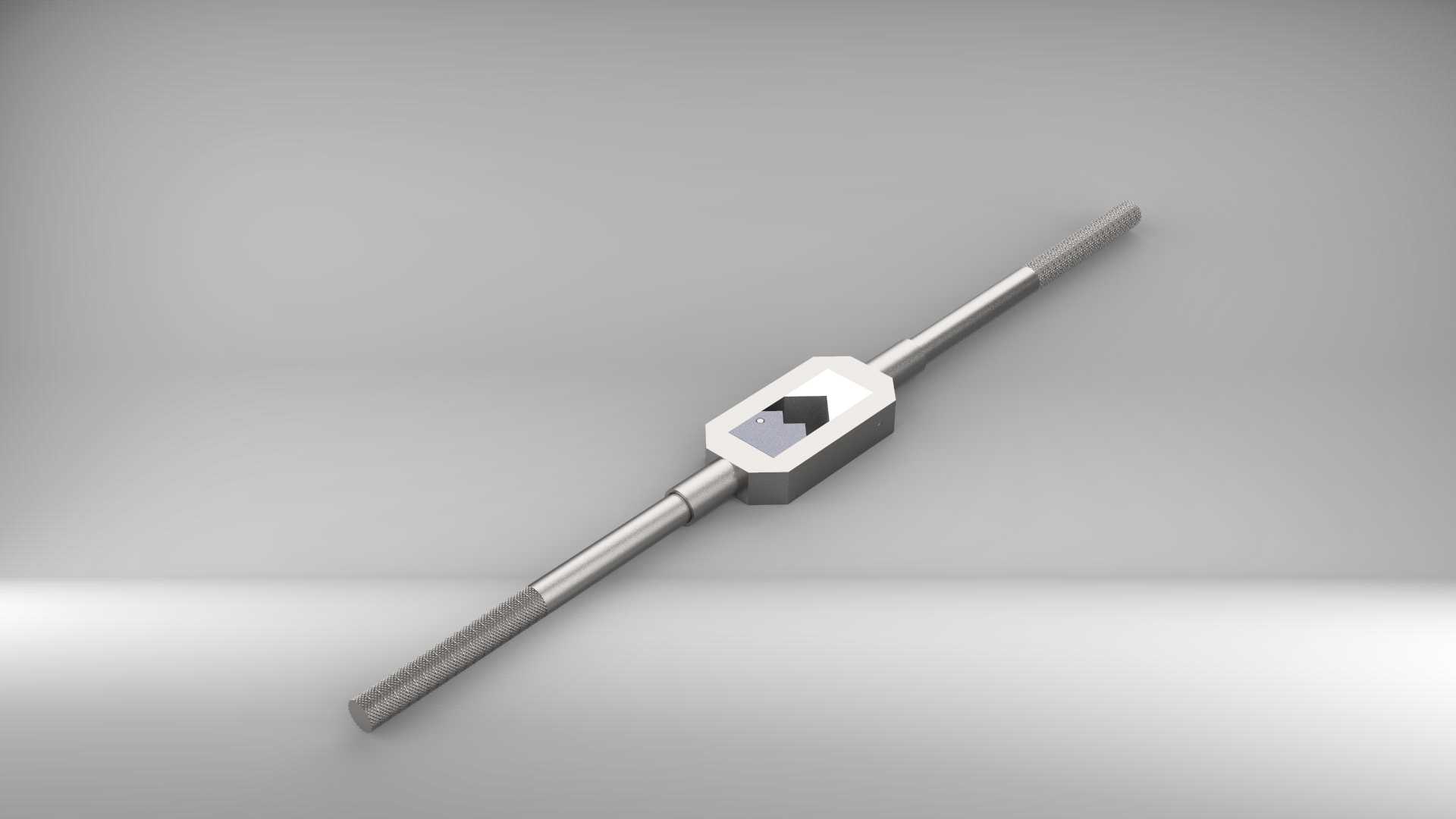

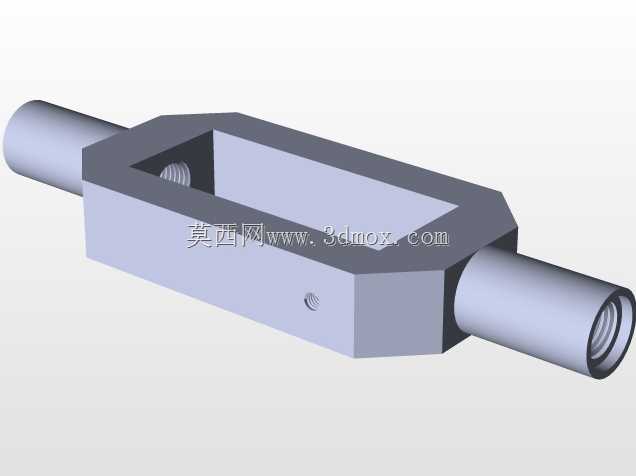

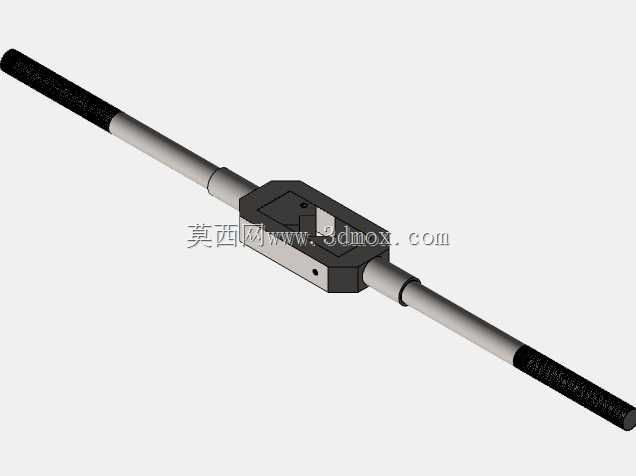

手动攻丝扳手是钳工螺纹加工工序中最常用的手持工装，主要用于小批量生产、设备维修、装配现场等无法使用机用攻丝设备的场景，适配不同规格的丝锥完成内螺纹的手工攻制作业。这款扳手采用对称式长杆结构设计，中间的夹持座为方形可调锁紧结构，可通过侧边的锁紧件固定不同方尾尺寸的丝锥，适配M3到M12范围内的常规公制丝锥，夹持座的方形卡槽与丝锥方尾采用间隙配合设计，锁紧后可有效传递扭转力矩，避免攻丝过程中丝锥打滑打转。两侧的操作杆采用滚花防滑设计，杆身总长约250mm，操作时双手握持两端施加对称扭转力，可保证攻丝过程中丝锥与工件螺纹底孔保持同轴，避免因受力偏斜导致丝锥折断或螺纹牙型歪斜。设计过程中优先考虑了手动操作的力矩平衡，长力臂结构可降低操作人员的施力强度，滚花段的位置设置在距离杆端30mm处，符合人手握持的操作习惯，即使在沾有少量切削液的工况下也能保证足够的握持摩擦力。夹持座的外形做了倒角过渡处理，没有尖锐棱角，避免操作过程中剐蹭操作人员手部，整体结构采用分体式装配设计，夹持座与两侧杆身采用过盈压装配合，无需额外紧固件即可保证整体结构刚性，在承受最大攻丝力矩时不会出现杆身松动或变形。实际使用场景中，这类扳手常配合台虎钳使用，工件固定在台虎钳上后，操作人员握持扳手两端，先施加轴向压力转动扳手切入底孔，待丝锥切入2到3牙后仅需施加扭转力即可完成攻丝，过程中需定期反转扳手断屑，长杆结构的设计也方便操作人员快速反转排屑。安装边界方面，扳手的最大回转半径约130mm，操作时需保证工件周围预留足够的回转空间，避免操作过程中杆身碰撞周边工装或工件，夹持座的厚度约18mm，可在狭窄的装配空间内完成小规格螺纹的攻制作业，相比T型结构的丝锥扳手，对称式双杆结构的受力更均匀，攻丝时的同轴度更易控制，尤其适合新手操作人员使用，可有效降低攻丝废品率。
