FF12方形法兰滚珠轴承支撑座

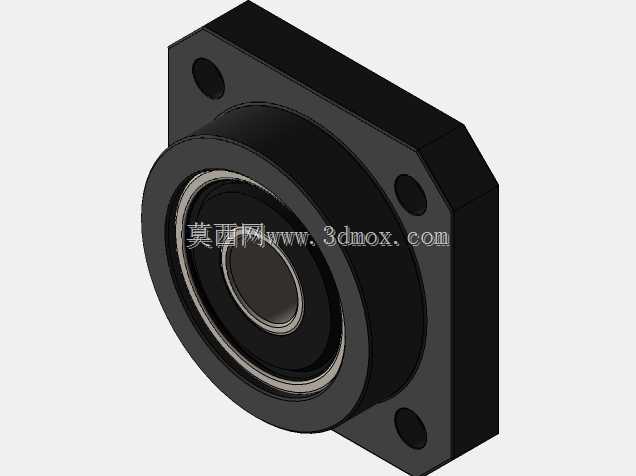

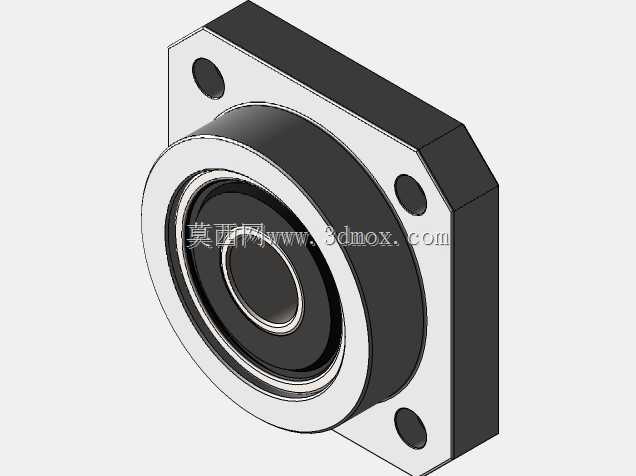

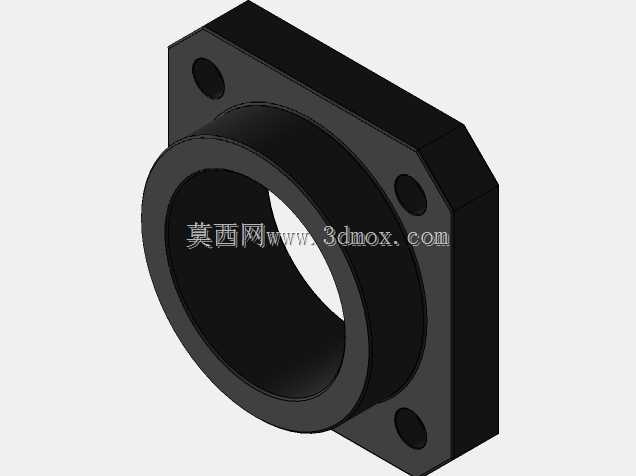

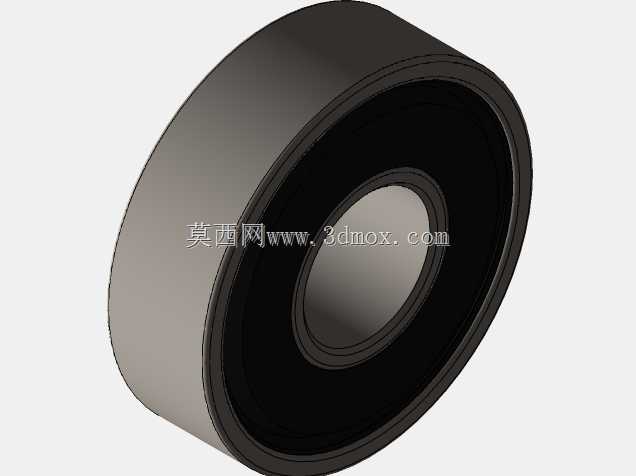

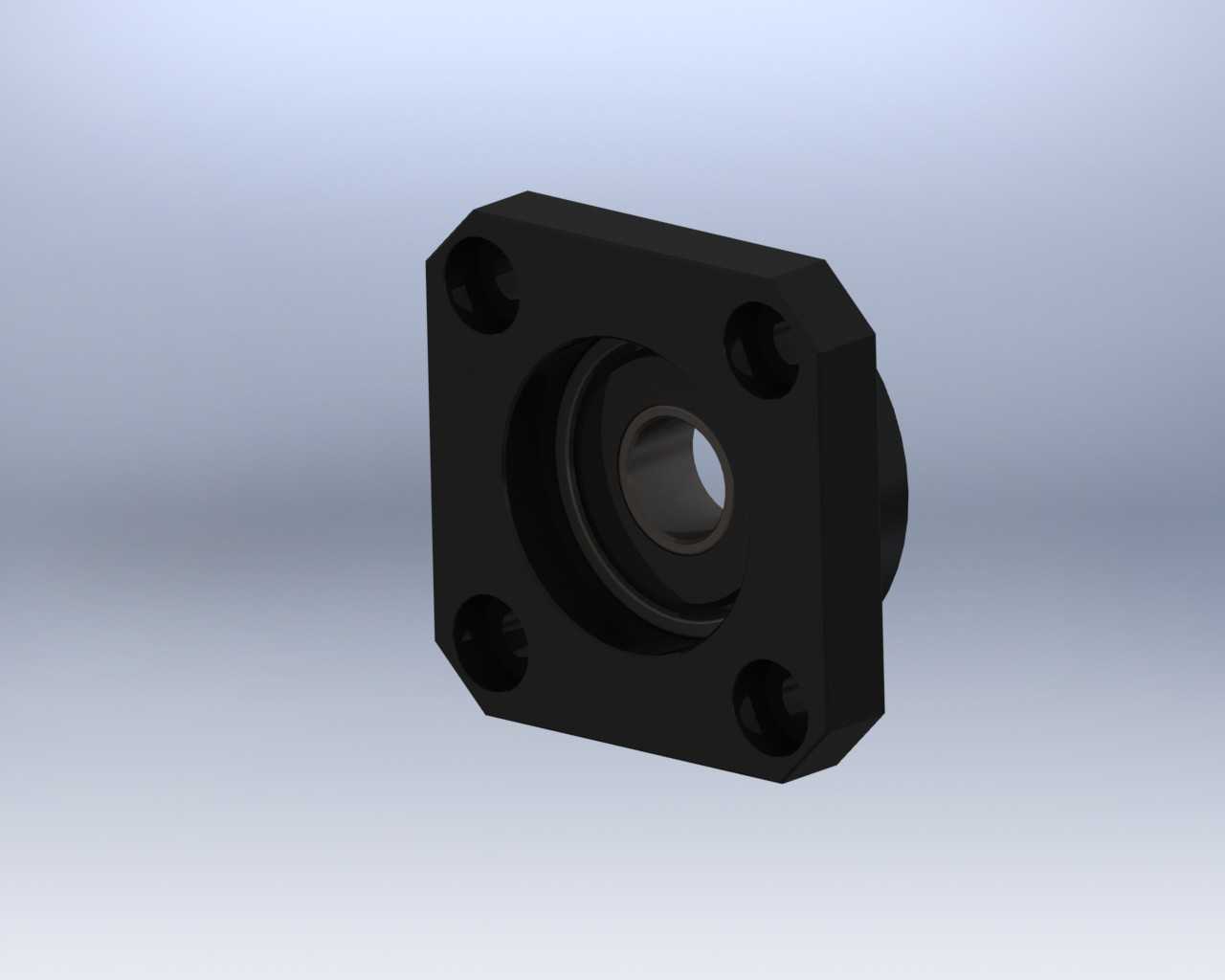

这款FF12规格的支撑组件，核心是将6000ZZ深沟球轴承集成在方形法兰外壳内，主要面向轻载传动场景的轴系支撑需求，常见于小型数控设备的进给轴端部、自动化模组的转轴定位、检测设备的旋转工位等需要限制轴系径向跳动同时保留顺畅回转能力的位置。从实际使用场景来看，这类支撑件不需要额外加工轴承安装沉孔，直接通过法兰面的四个安装孔就能固定在安装立板或者型材端面上，相比嵌入式轴承座，大幅降低了安装面的加工精度要求，哪怕是普通铣削加工的安装面，只要平面度达到常规机械装配要求，就能保证轴承的同轴度，不会出现轴承憋劲、回转卡滞的问题。设计上采用一体式方形法兰结构，外壳做了发黑处理，兼顾基础防锈能力和装配时的耐磨表现，四个安装孔对称分布在法兰四角，安装时不需要额外找正方向，对角锁紧螺丝就能完成固定，适配M4或者M5规格的内六角安装螺丝，安装孔的沉头深度刚好能容纳螺丝头，不会出现螺丝突出法兰面干涉其他部件的情况。轴承位的加工公差严格匹配6000ZZ轴承的外径配合要求，采用过渡配合设计，装配时只需要用铜棒轻轻敲击轴承外圈就能压入到位，不需要额外加热或者冷装，后期维护更换轴承也十分方便，不需要整体更换支撑座，只需要顶出旧轴承压入新轴承即可。从安装边界来看，法兰的外轮廓尺寸控制得十分紧凑，四个角做了小倒角处理，不会在安装时刮伤操作人员或者相邻的管线，轴承内孔适配12mm直径的光轴，轴端可以通过顶丝或者轴用挡圈做轴向定位，支撑座突出安装面的筒体长度较短，不会过多占用轴系的轴向安装空间，适合安装空间局促的小型自动化设备。实际选型时需要注意，这款支撑件主要承受径向载荷，能承受的轴向载荷较小，不适合用在有较大轴向推力的传动位置，比如丝杆的固定端就不适用，更适合用作丝杆的支撑端、同步带轮的从动轴支撑、小型旋转平台的转轴定位这类径向受力为主的场景。外壳的壁厚设计经过受力校核，在常规轻载传动的受力情况下不会出现形变，能长期保持轴承的定位精度，避免因为外壳形变导致轴承内圈外圈偏斜，进而出现轴系回转卡顿、轴承过早磨损的问题。
