双耳环铰接式重载液压油缸结构设计

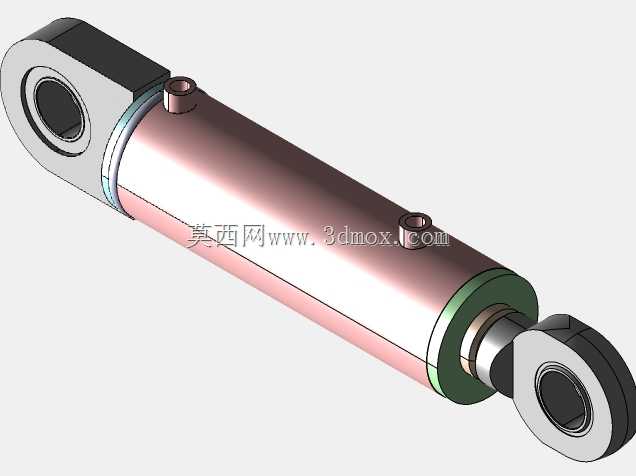

在工程机械、重型装备、冶金产线、大型工装夹具的液压传动回路里，这类双耳环铰接结构的油缸是把液压能转化为直线往复机械能的核心执行部件，和刚性机械传动结构比，它能在紧凑安装空间里输出大吨位推拉力，还能通过铰接结构适配设备运行过程中连接端的小幅角度偏转，避免安装同轴度偏差带来的杆体别劲、密封件偏磨问题，大幅降低长期运行的故障概率。从实际选型适配的角度看，这款油缸的参数设定完全对标中重载工况的使用需求，缸体内径100毫米，对应无杆腔作用面积下，240巴的额定工作压力能输出近19吨的额定推力，足够覆盖大型压机加压、工程机械臂架驱动、重型工装夹紧、冶金设备辊缝调整这类大负载场景的出力要求；63毫米的杆径设计，在保证活塞杆抗弯强度、抗纵向失稳能力的前提下，合理匹配了有杆腔的作用面积，让油缸伸出、缩回的速度差控制在合理区间，不会出现回程速度过慢拖慢设备节拍的问题，200毫米的行程长度，适配多数需要短行程大推力直线动作的工位，不会因为行程冗余造成安装空间浪费、杆体导向长度不足的问题。设计层面上，两端采用的耳环铰接结构，安装时可以通过配套销轴直接和设备的固定端、负载端铰接，不需要额外加工复杂的安装法兰座，现场装配调整的容错率更高，也能抵消设备运行过程中机架形变、负载摆动带来的侧向力，避免活塞杆承受额外径向载荷刮伤缸筒内壁、拉伤密封件。缸体上预留的两个油口位置经过排布优化，分别对应无杆腔和有杆腔的进出油通道，外接液压管路时不会和周边结构件产生干涉，也方便后期维护时拆换油管。缸筒和端盖的密封结构采用多道组合密封设计，既有承压能力强的主密封件承担高压油的密封作用，也有防尘圈阻挡外界粉尘、铁屑、水汽进入缸体内部，还有导向带为活塞杆提供稳定的径向支撑，减少金属部件的直接摩擦，在矿山、户外施工这类多粉尘的恶劣工况下也能保证较长的使用寿命。从安装边界来看，这款油缸的整体外形是对称的长圆柱结构，两端耳环的同轴度在建模时做了严格约束，安装时只需要保证两端销轴的轴线平行，就能让油缸全程顺畅运行，不会出现卡滞问题；缸体最大外径略大于缸筒本身尺寸，设计安装空间时只需要预留出对应径向尺寸，同时给油管接头留出足够的操作空间，就能完成布置，不需要额外预留过大的冗余空间，对设备整体的紧凑化设计非常友好。在实际设备调试过程中，这类油缸还可以通过配套的节流阀、平衡阀调整运行速度，在带负载下行的工况下也能保证动作平稳，不会出现负载溜缸的问题，不管是用于固定工位的压力执行，还是移动设备上的动作驱动，都能稳定适配工况需求。
