轻量化优化型桁架桥梁承载结构

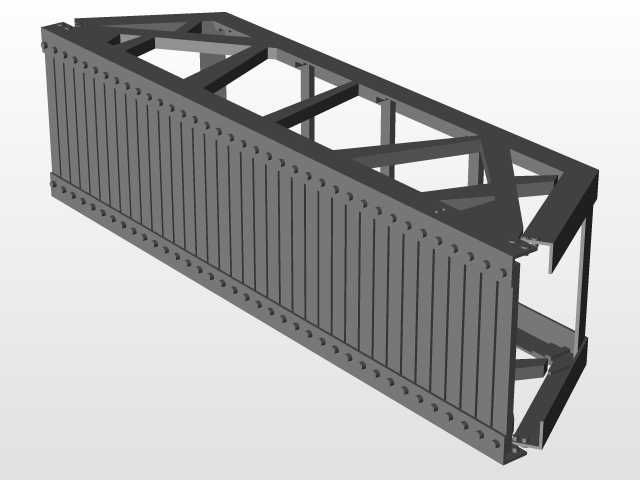

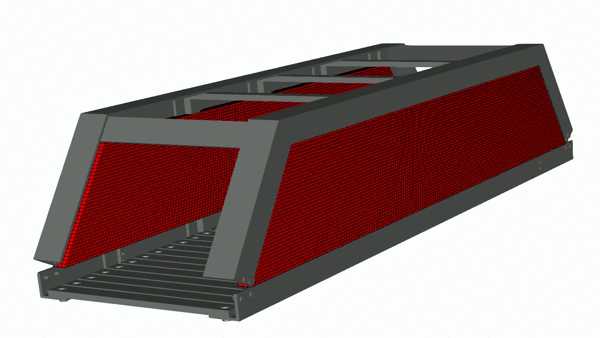

该桁架结构主要面向中小跨径人行便桥、厂区临时重载通道、景区观光步道桥等场景使用，可作为模块化桥梁单元快速拼接部署，适配临时施工通行、应急救灾通道搭建、户外园区跨水跨障通行等实际需求，单节段可独立承载也可多段串联拓展跨径，无需复杂现场浇筑作业，适配快速施工的项目要求。从结构功能来看，该设计通过拓扑优化手段削减非承载区域冗余材料，在保证结构刚度、强度满足设计荷载要求的前提下，将整体结构自重控制在同尺寸传统钢桁架的九成水平，有效降低下部支撑结构的承载负荷，同时减少钢材用量控制整体建造成本。结构主体采用框架式桁架受力体系，两侧斜向支撑与上下弦杆形成闭合受力框架，侧面采用密肋式受力面板分散局部荷载，底部设置带防滑纹理的承载面板，可同时满足人员通行、轻型作业车辆通行的荷载传递需求，所有受力杆件的连接节点均采用一体化成型设计，减少现场焊接工作量，降低节点应力集中风险。设计过程中优先考虑受力路径的最短传递，将竖向荷载通过斜撑直接传导至两端支撑座，避免杆件出现额外的弯矩附加应力，侧面红色区域为优化后保留的受力蒙皮结构，可协同内部桁架杆件共同承受水平侧向力，提升整体结构的抗风、抗侧倾性能。安装边界方面，单节段结构两端预设标准化连接法兰，可与同规格节段通过螺栓快速拼接，底部支撑位置预留锚栓安装孔，适配混凝土桥台、钢结构临时支墩等多种支撑形式，结构整体外轮廓规整，无外凸构件，运输过程中可多层叠放，降低物流运输成本。日常使用中，该结构的镂空设计可减少风阻，同时避免桥面积水，杆件间隙可满足日常检修的观察需求，无需额外设置检修通道即可完成常规结构巡检，适配长期户外使用的维护需求。
