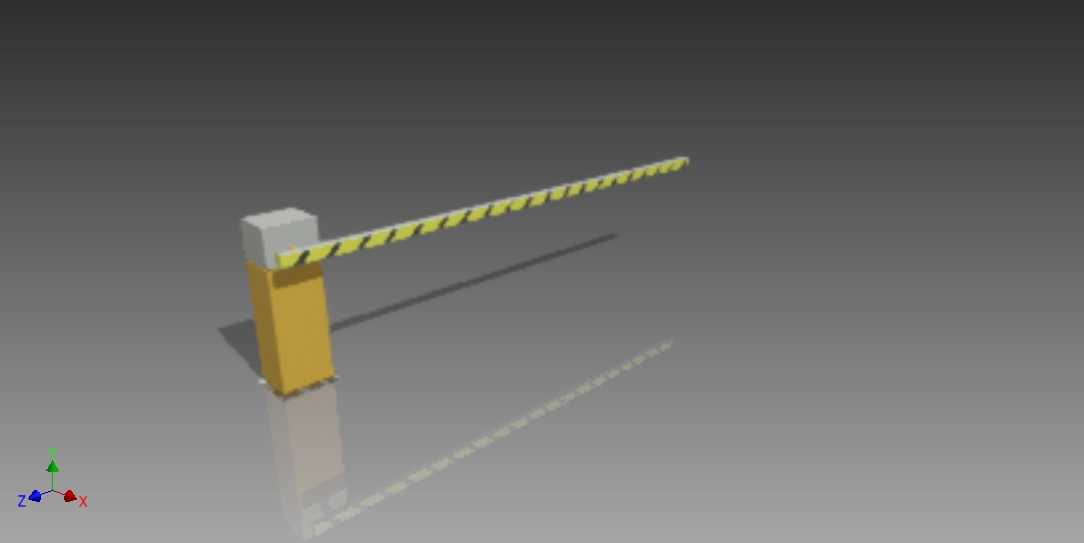

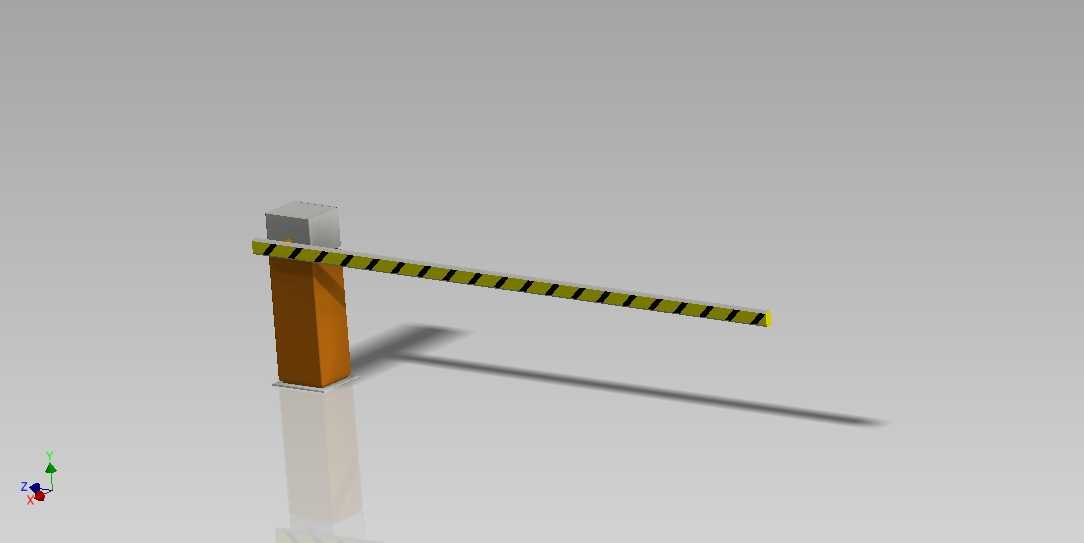

地下停车场直杆道闸挡车设备结构

在商业综合体地下车库、产业园区车辆出入口、住宅小区地面停车区的车流管控场景里，这类直杆式挡车设备是车流分流、权限核验环节的核心硬件，日常承担车辆进出权限核验后的抬杆放行、落杆拦阻功能，避免非授权车辆随意驶入管控停车区域，也能配合车牌识别系统实现无人值守的车流管控，减少人工值守的人力投入。从结构设计逻辑来看，这款挡车设备采用单立柱支撑结构，主机箱集成在立柱顶部的箱体内，内部预留了驱动电机、减速传动组件、限位检测模块的安装空间，设计时优先考虑了安装维护的便捷性，箱体侧面预留检修口，后期维护传动部件、调整限位参数时不需要整体拆解设备。挡杆采用4000毫米的有效拦挡长度，这个尺寸刚好覆盖常规单车道3.5米左右的通行宽度，杆身粘贴黄黑相间的警示标识，在地下车库光线不足的环境下也能让驾驶员清晰识别杆体位置，避免误撞。安装边界方面，立柱底部采用方形法兰盘固定结构，安装时需要在混凝土硬化地面预留四个膨胀螺栓固定位，法兰盘距离车道侧边的安全距离预留200毫米以上，避免车辆转弯时剐蹭立柱；挡杆处于水平落杆状态时，杆体底部距离地面高度控制在800毫米左右，既能够有效拦阻常规乘用车，也不会因为高度过低剐蹭普通家用轿车的引擎盖，抬杆到垂直状态时，杆体底部的净空高度能够达到3.5米以上，满足SUV、小型商务车的通行高度要求。结构设计上，挡杆与主机输出轴的连接部位采用快拆式固定结构，后期如果杆体被意外撞损，不需要拆解传动箱就能快速更换杆体；立柱内部预留了穿线空腔，供电线路、信号控制线路可以从立柱内部走线，避免线路外露被车辆剐蹭或者被雨水侵蚀，提升设备户外使用的可靠性。在实际选型适配时，这类4米杆长的道闸更适合车流量中等的单车道出入口，杆体采用轻质铝合金材质，抬杆落杆的运行过程惯性小，配合传动减速结构的缓冲设计，启停过程不会出现明显的杆体抖动，运行噪音也能控制在较低水平，不会对周边办公区、住宅区造成噪音干扰。
