粮仓储料用滑动式料斗闸门结构设计

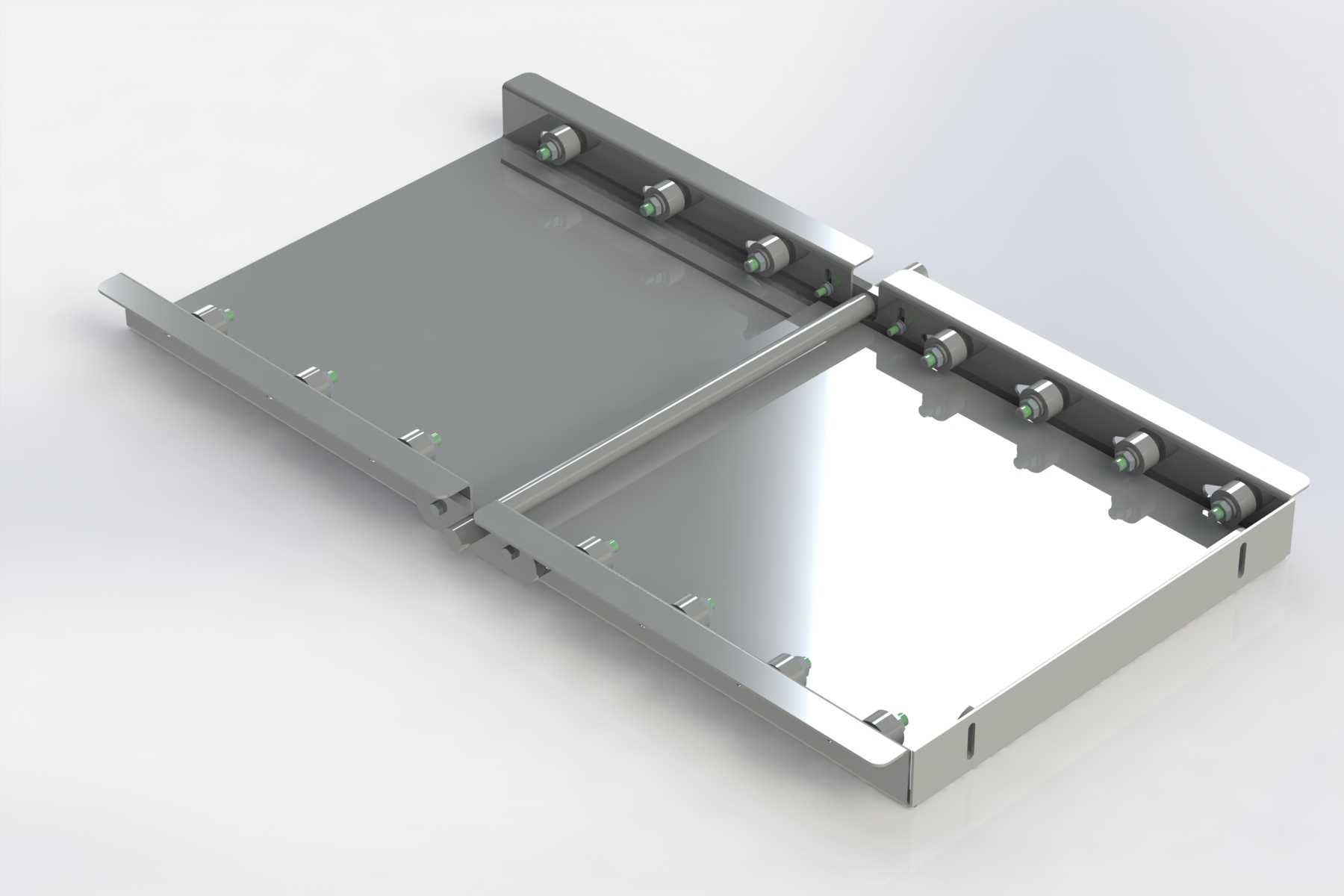

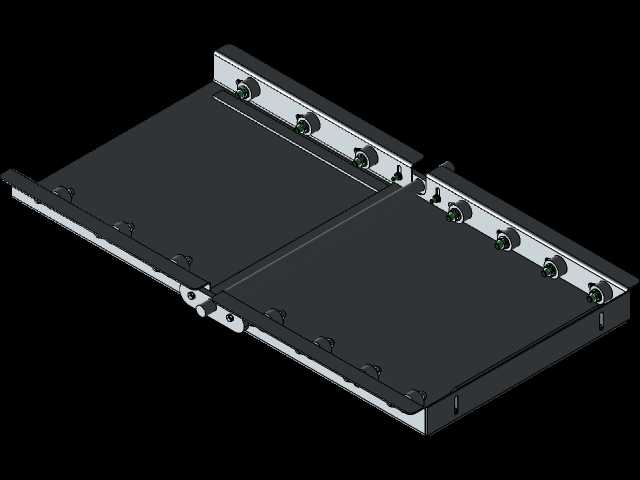

这类滑动式料斗闸门多布置在散料存储设施的底部出料位置，是散料转运流程中控制物料通断、调节出料流量的核心执行部件，在粮食仓储、饲料加工、粮油加工等散料处理场景中应用广泛，适配谷物、粉状饲料、小颗粒粮油原料等流动性较好的散状物料的出料控制需求。从结构设计来看，该闸门采用双开式滑移闸板结构，两块闸板沿两侧布置的导向滑轨做水平方向的往复滑动，滑轨上均匀布置的滚轮组件将闸板与滑轨之间的滑动摩擦转化为滚动摩擦，大幅降低闸板启闭过程中的运行阻力，即使在闸板上方承受满仓物料的垂直压力时，也能保证启闭动作顺畅无卡滞，无需配置大驱动力的执行机构即可完成操作。设计过程中优先考虑了安装适配性，整体采用扁平式矩形结构，法兰连接面的尺寸可直接匹配常规方形料斗、仓筒的底部出料口尺寸，安装时无需额外制作过渡连接节，可直接通过螺栓与料斗下沿的法兰面锁紧固定，安装边界预留了足够的螺栓操作空间，现场安装作业无需特殊工装即可完成。闸板边缘做了折弯强化处理，既提升了薄钢板闸板的整体结构刚度，避免长期受物料挤压出现板面变形导致的密封间隙漏料问题，同时折弯形成的挡边可在闸板闭合时与出料口侧边的密封结构贴合，减少细颗粒物料从配合间隙泄漏的概率。导向组件的安装位置做了下沉式设计，滚轮轴线与闸板板面保持平行，保证闸板滑动过程中板面始终保持水平状态，不会出现偏斜卡阻；两块闸板的对合边采用阶梯式搭接结构，闭合状态下搭接位置无直通缝隙，可彻底避免细粒物料从对合缝处漏料。在实际工况应用中，该闸门可根据现场需求配置手动推杆、气动推杆或者电动推杆作为驱动部件，无需对主体结构做额外改动即可完成驱动方式的适配，既可以用于小型料仓的手动出料控制，也可以接入自动化生产线的控制系统，实现出料流程的远程自动控制。闸板的滑动行程经过精准核算，完全开启时两块闸板退至出料口两侧，不会对出料通径造成遮挡，可保证物料依靠自重顺畅流出，不会出现物料在闸板位置积料搭桥的问题；闭合时两块闸板完全覆盖出料口截面，可可靠截断物料流，实现储料状态下的密封锁料。
