管道用15又5/8英寸调节式风扇门结构

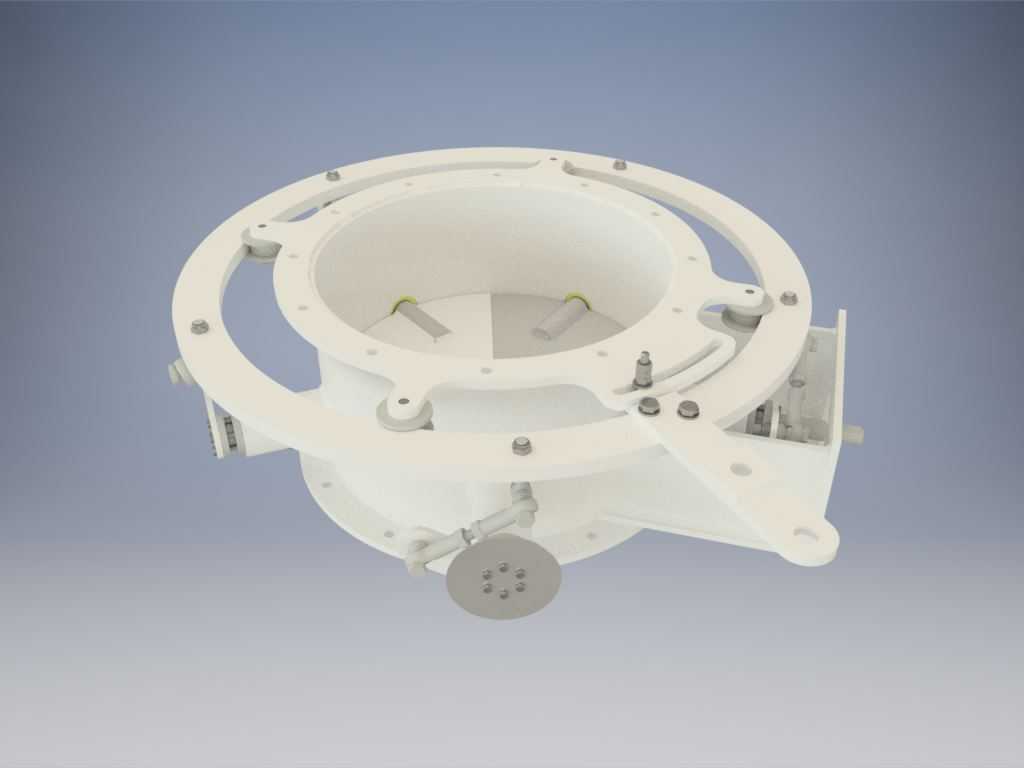

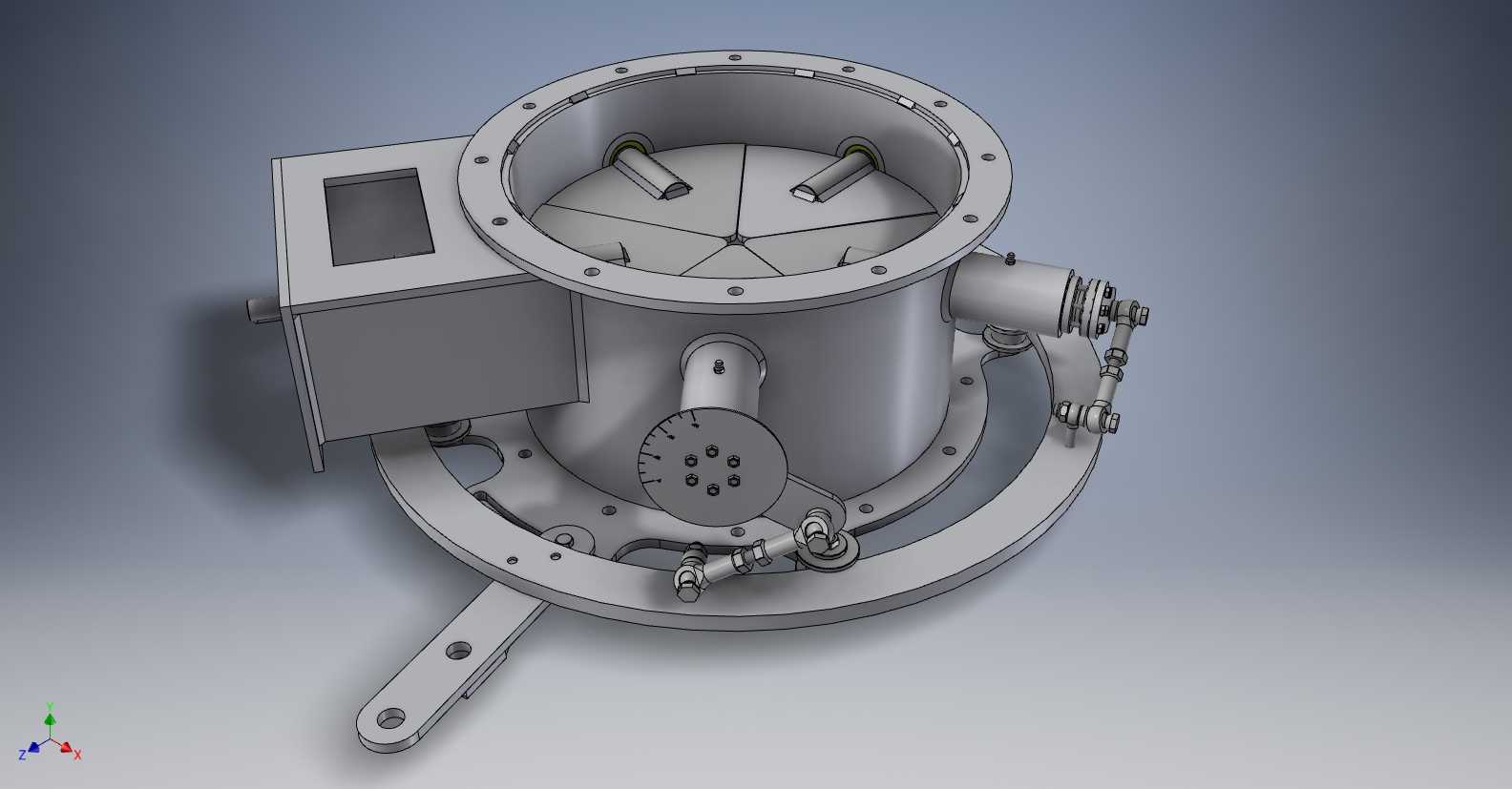

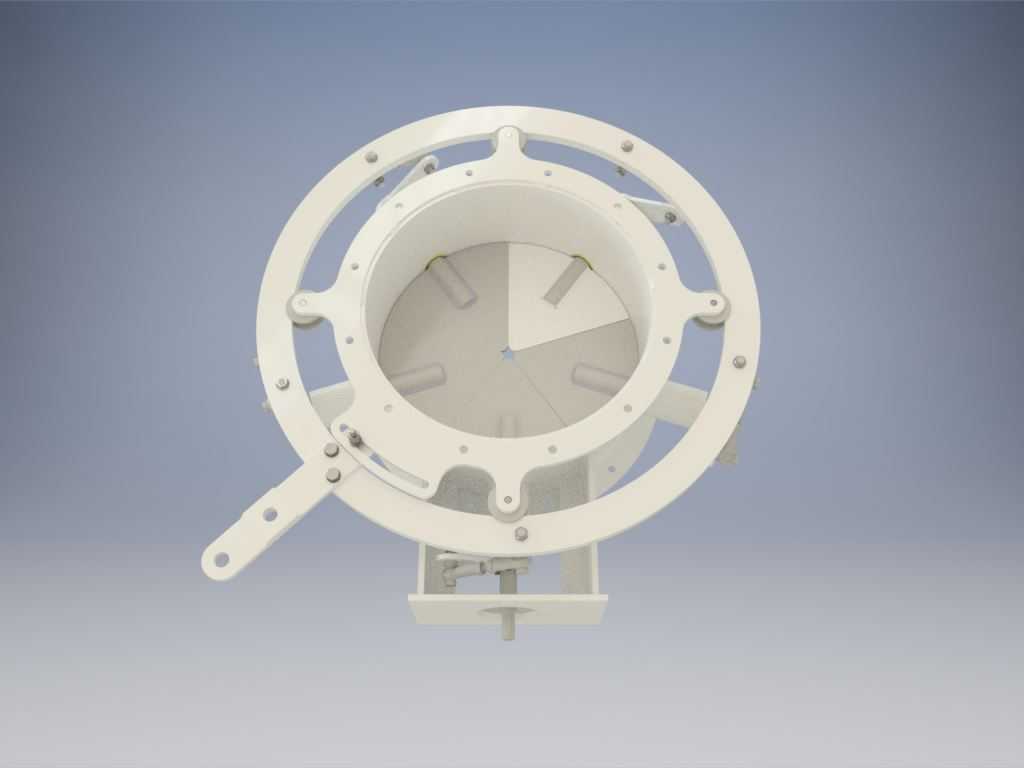

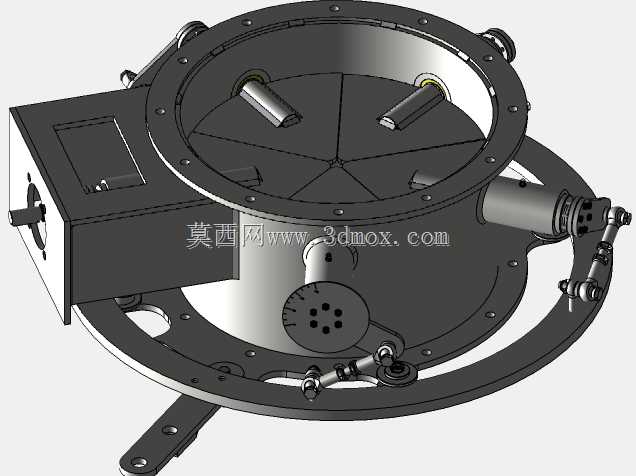

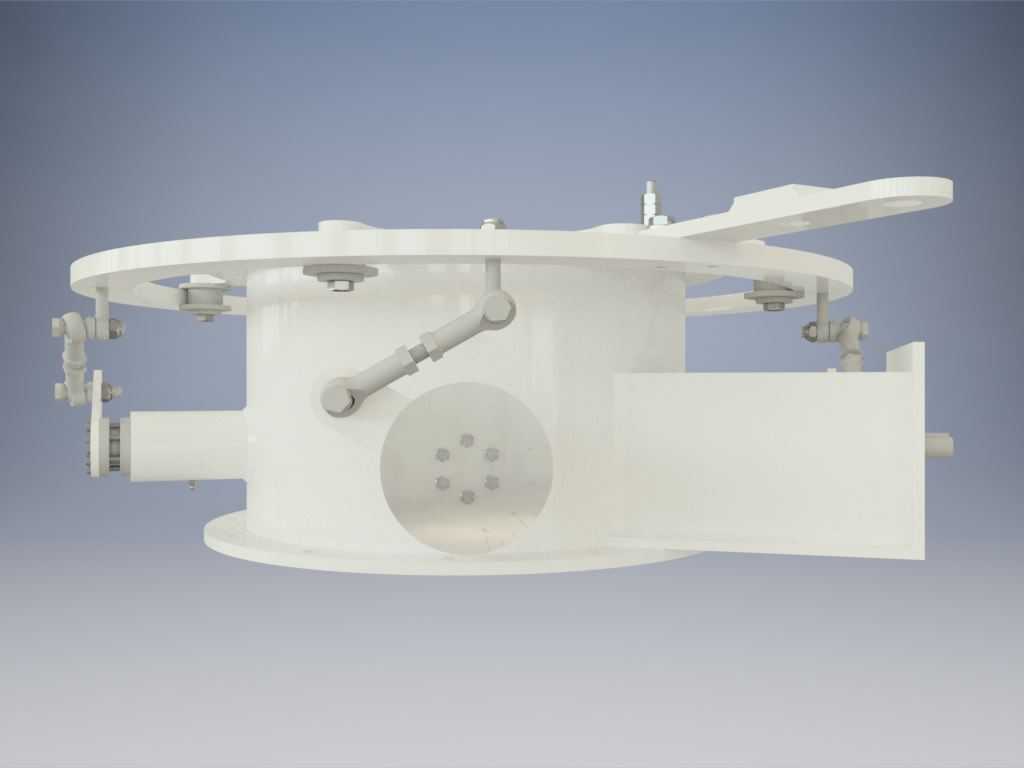

该结构主要应用于工业通风除尘、工艺风送系统的管路段，作为管路通断与风量调节的核心执行部件，适配公称尺寸15又5/8英寸的圆形通风管道，常见于建材、冶金、环保除尘等行业的送风、排风支路，可在系统不停机的工况下实现管路开度的无级调整，匹配不同工况下的风量配比需求。整体采用圆形法兰对接的安装形式，上下法兰均布螺栓孔，可直接与同规格管道法兰配对安装，安装时需保证法兰端面的平面度公差，避免密封面出现间隙导致漏风，主体筒体采用等径直筒结构，内部设置多扇叶对开式调节门板，门板闭合时可完全截断管路通路，开启时叶片沿中心转轴同步偏转，通过改变叶片间的通流面积调整管路风量，调节过程中叶片转动无卡滞，各叶片同步性误差控制在极小范围内，避免出现局部涡流增大管路阻力。侧面设置独立的接线腔体，可内置位置反馈元件与执行器接线端子，腔体与筒体间采用密封隔板分隔，避免管路内的含尘气流进入接线腔造成元件积灰失效。外置的连杆调节机构采用铰接式传动结构，操作端设置带刻度的指示盘，可直观显示当前风门的开度百分比，调节手柄带锁止结构，调整至目标开度后可锁死固定，避免气流冲击导致门板自行偏转。底部设置环形安装支座，支座上预留的安装孔可用于风门的承重固定，适配水平、垂直等不同走向的管路安装需求，支座与筒体间采用筋板加强，可承受管路运行时的振动载荷，避免长期运行出现焊缝开裂。设计过程中优先考虑了气流通过的平顺性，门板边缘做倒圆角处理，减少气流冲刷产生的噪音与阻力，所有转动铰接点均设置耐磨衬套，降低长期调节过程中的磨损量，延长部件的维护周期，筒体侧面预留的检测接口可接入风压、风速检测元件，方便系统运行时的参数监测，整体结构的所有外露部件均做防锈处理，适配工业现场多尘、高湿的复杂使用环境。
