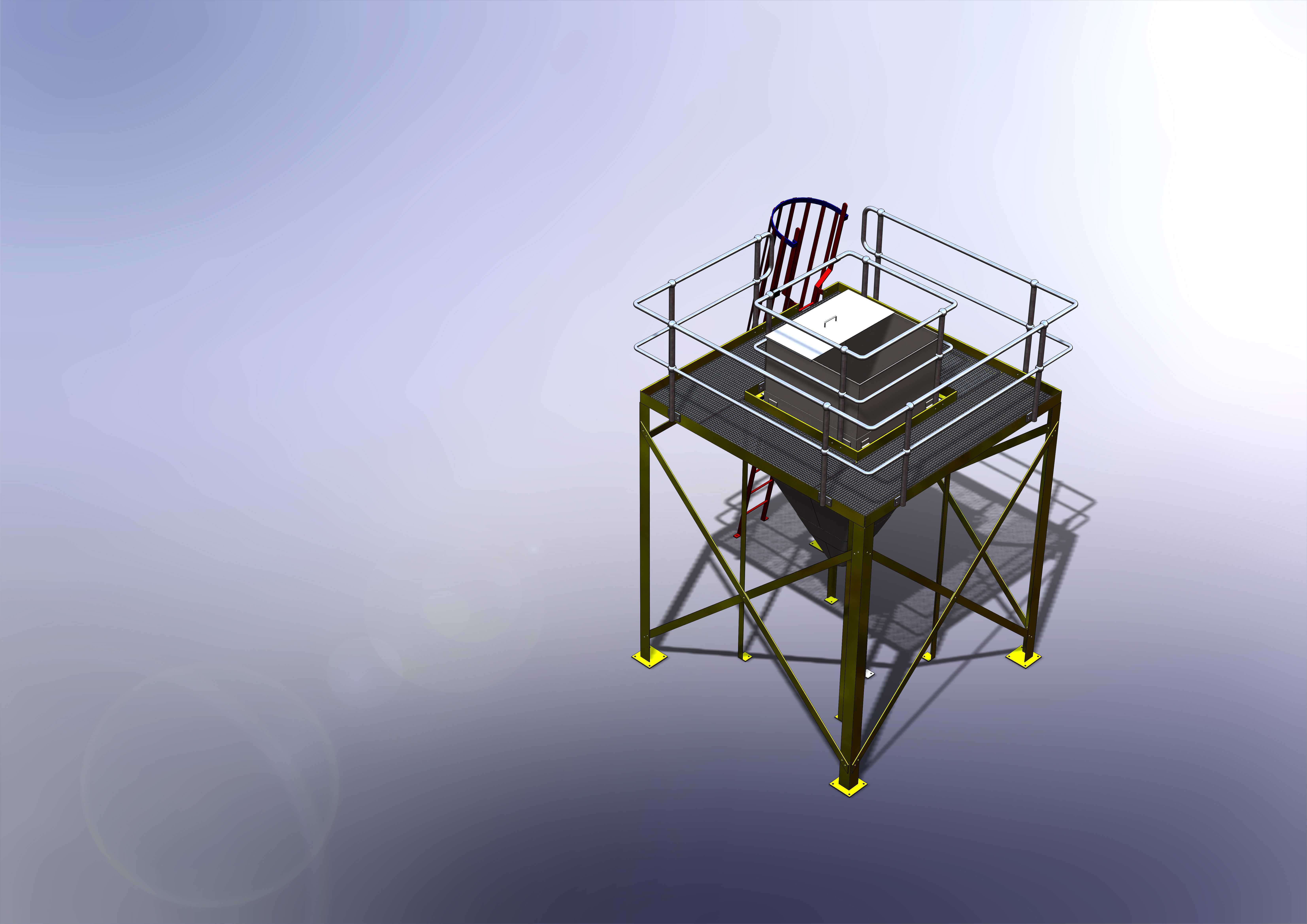

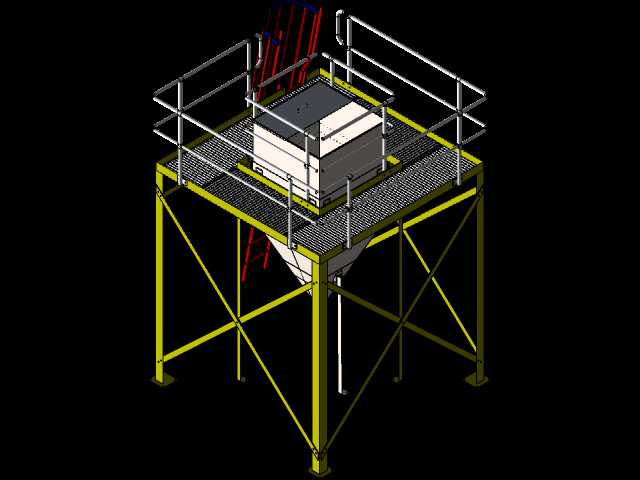

带操作平台支架的工业储料漏斗结构

这套带操作平台的储料漏斗结构，常见于散料加工、粉体输送、粮食中转、建材配料等生产场景，作为中间缓存或定量给料的衔接单元使用，架设在生产线的进料端衔接输送设备，或是作为工序间的暂存料仓，承接上游来料并均匀向下游设备喂料，避免物料直接冲击下游输送或加工装置，同时起到缓冲储料、稳定生产节拍的作用。

设计时首先考虑散料的安息角参数，漏斗段采用锥形收口结构，锥面倾斜角度大于对应物料的自然安息角，避免物料在斗壁积料、架桥堵塞，保证物料依靠自重顺畅滑落。上部操作平台采用框架式钢结构焊接成型，平台台面铺设防滑花纹钢板，周边设置符合安全规范的双横杆防护栏杆，栏杆高度满足临边作业防护要求，防止操作人员巡检、清理时发生坠落风险。平台一侧设置斜爬梯，爬梯踏步采用防滑结构，爬梯两侧同样设置扶手，方便操作人员上下平台开展设备检查、进料口疏通、杂物清理等日常作业。

下部支撑框架采用型钢焊接成桁架式结构，斜向支撑筋合理分布，将上部料斗及满载物料的载荷均匀传递到四个支脚，支脚底部设置带安装孔的地脚板，可通过膨胀螺栓或化学锚栓与混凝土地面固定，保证满载状态下设备的整体稳定性，避免受物料冲击或人员操作时产生晃动。料斗本体采用不锈钢材质制作，适配有卫生要求或腐蚀性的物料存储场景，外部支撑框架采用低碳钢型材焊接后做防锈涂装，兼顾结构强度与使用成本，框架的跨距设计预留了下部安装给料机、阀门等出料装置的操作空间，方便后期配套设备的安装与维护。

平台顶部预留了进料口安装位，可根据实际需求对接溜管、输送设备出料端，锥形漏斗的下端口预留法兰连接结构，可直接配套插板阀、振动给料机、螺旋输送机等出料装置，实现物料的定量输出。整套结构的安装边界需考虑支脚的固定尺寸、爬梯的外伸空间，以及上部平台与周边设备的安全操作距离，设计时已将各部件的干涉风险提前规避，各焊接节点做了倒角处理避免应力集中，长期受载情况下不易出现结构变形。日常使用中，操作人员可通过平台上的观察口查看料斗内的物料存量，及时调整上游进料速度，避免物料溢出或排空，防护栏杆的间隙设置符合安全标准，不会出现人员或工具意外坠落的情况。
