暗装落地式台机端装刀铰结构

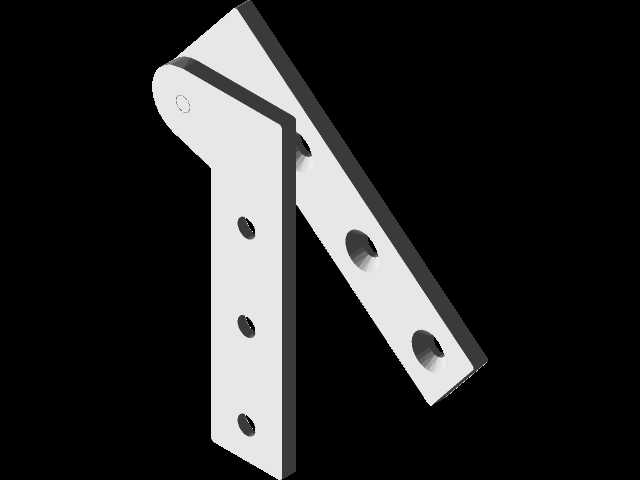

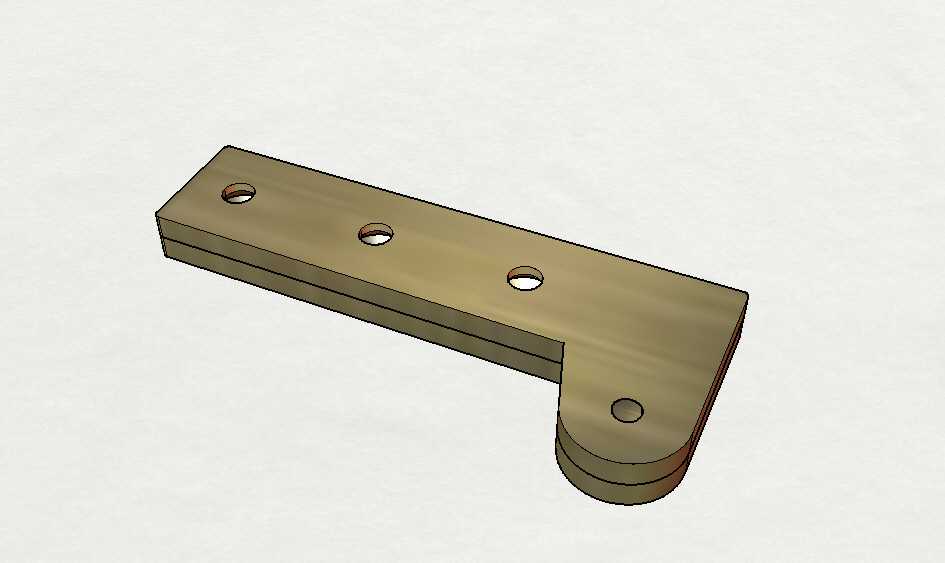

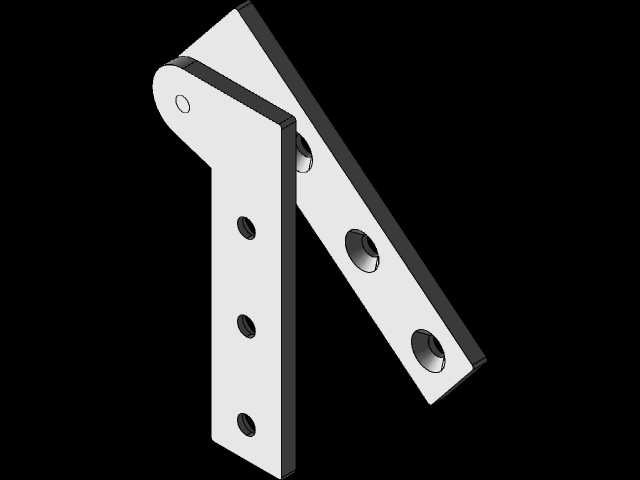

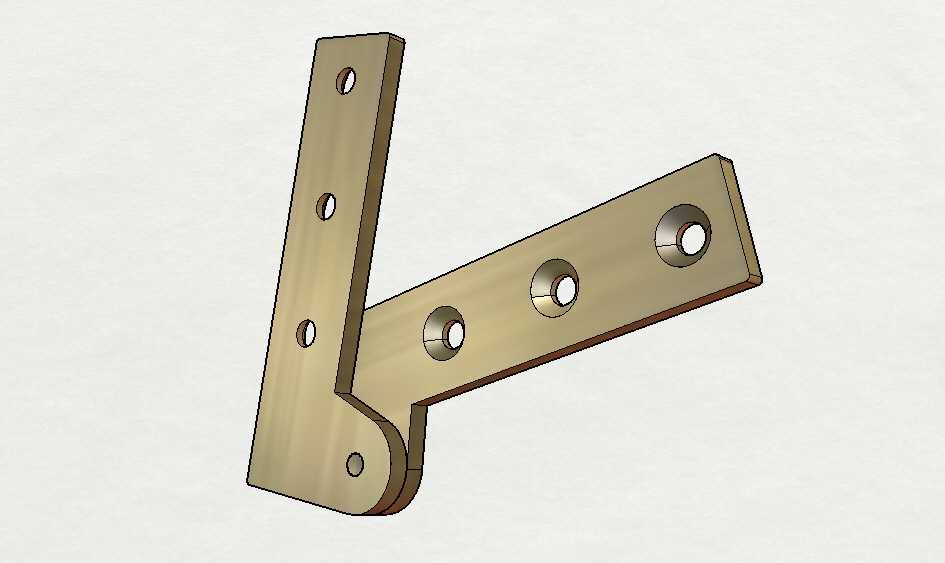

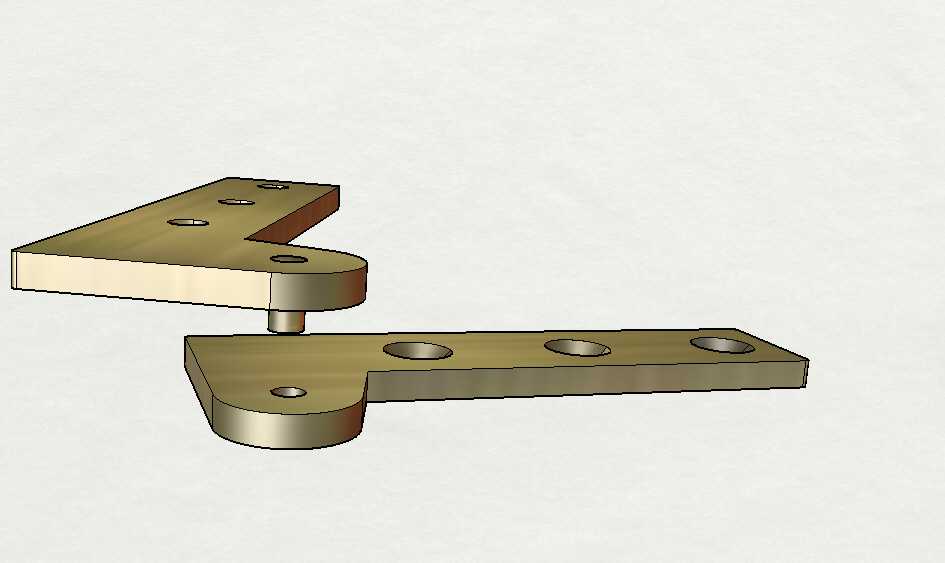

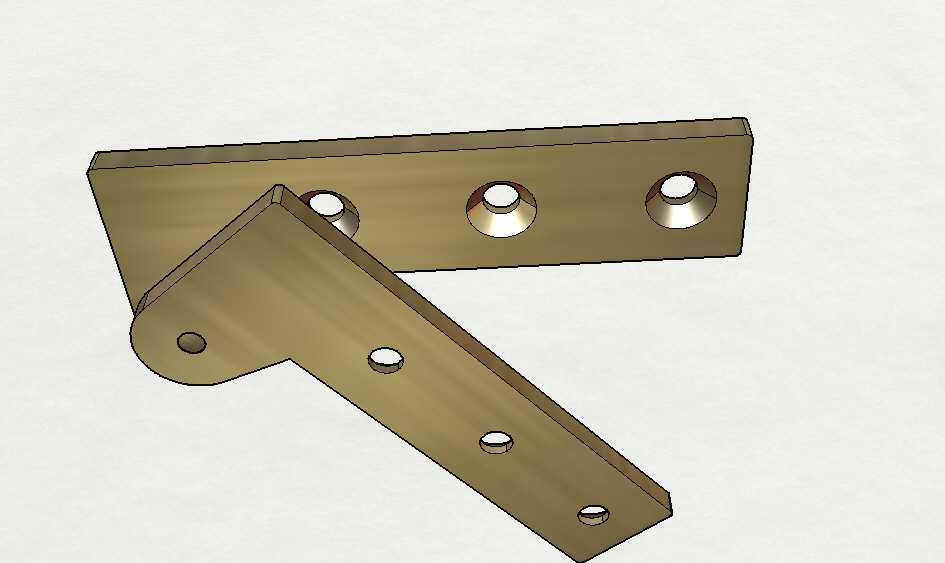

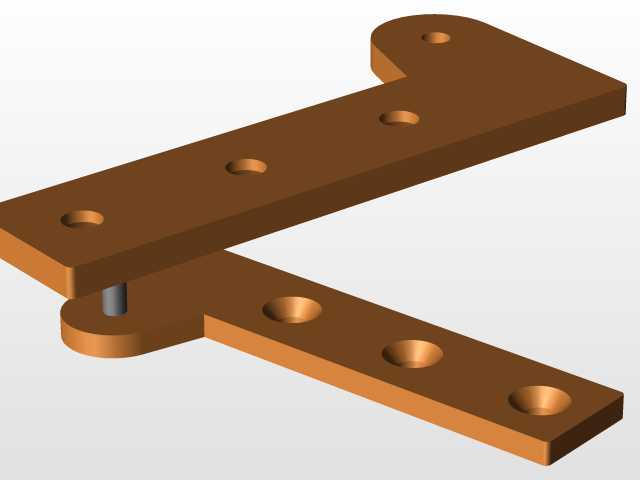

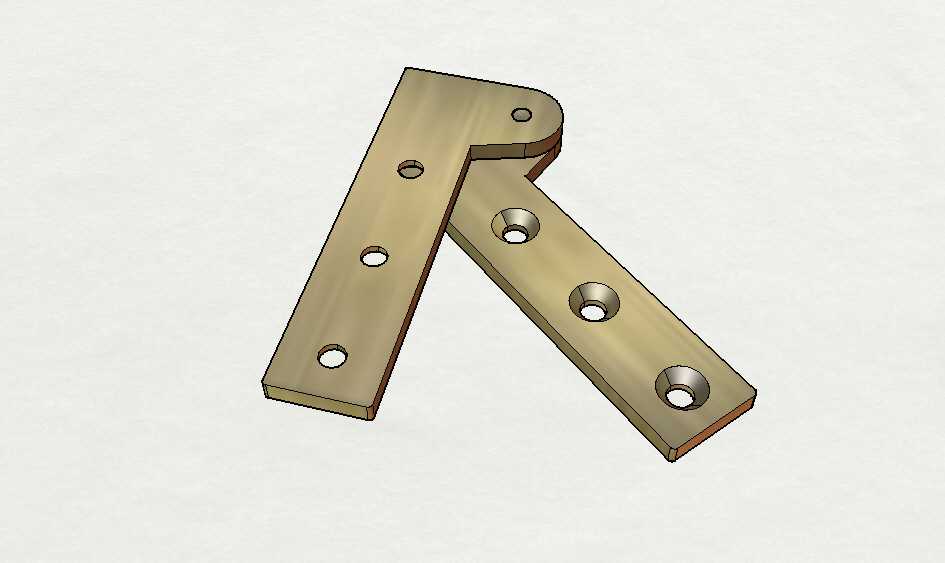

这款刀铰主要适配暗装门类与落地式台式机的铰接需求，区别于常规侧装铰链的安装逻辑，其安装基准设定在构件端板上，能在不破坏构件侧面外观完整性的前提下实现转动连接功能。从结构设计来看，两个铰接臂采用等宽长条状金属本体，臂身沿长度方向均匀排布沉头安装孔，孔位做了锪平处理，安装后螺钉头可完全没入构件表面，不会出现凸起剐蹭的问题，适配12-18mm厚度的端板安装场景，安装时仅需在端板对应位置加工与沉头孔匹配的定位孔，无需在构件侧面开槽或打孔，能最大程度保留构件外侧的完整饰面，尤其适配对外观完整性要求较高的橱柜暗门、隐藏式储物台机等场景。铰接转动部位采用圆弧过渡的包边结构，转轴位置隐藏在两臂拼接的圆弧段内部，转动时两臂的贴合面始终保持均匀间隙，不会出现夹手或卡滞的问题，转动行程覆盖0-95度的开合范围，完全满足常规暗门、台机翻盖的开合角度需求，开合过程中阻尼均匀，无松动旷量，长期使用也不会出现臂身变形或转轴松脱的问题。设计阶段充分考虑了安装边界的容错空间，臂身宽度控制在20mm以内，安装后突出端板表面的厚度不超过8mm，关闭状态下两臂折叠后可完全嵌入端板预留的浅槽内，从构件外侧完全看不到铰链结构，实现真正的隐藏式安装效果。臂身的安装孔位沿长度方向等距分布，孔间距统一为32mm，适配家具行业通用的32mm系统安装标准，现场安装时可直接配合通用排钻设备加工定位孔，无需单独定制加工工装，能有效提升现场装配效率。铰接部位的转轴采用铆接工艺装配，两臂的转动配合面做了抛光减摩处理，开合过程中无金属摩擦异响，表面做了仿古铜色的防锈处理，即使在厨房、储物间等相对潮湿的使用场景下，也不会出现锈蚀或转动卡滞的问题。不同于常规明装铰链需要覆盖构件接缝的设计，这款刀铰的安装位置完全隐藏在构件端部，两臂分别固定在相邻两个构件的端面上，转动时不会对构件的侧边饰面造成磨损，也不会因为构件侧边的厚度误差影响安装适配性，对于侧边做了异形封边、整板饰面的构件来说，这种端装结构能大幅降低安装时的饰面破坏风险，同时能保证构件开合时的转动同心度，避免长期使用后出现门体下垂、对位偏移的问题。
