起重机手持急停按钮控制盒结构设计

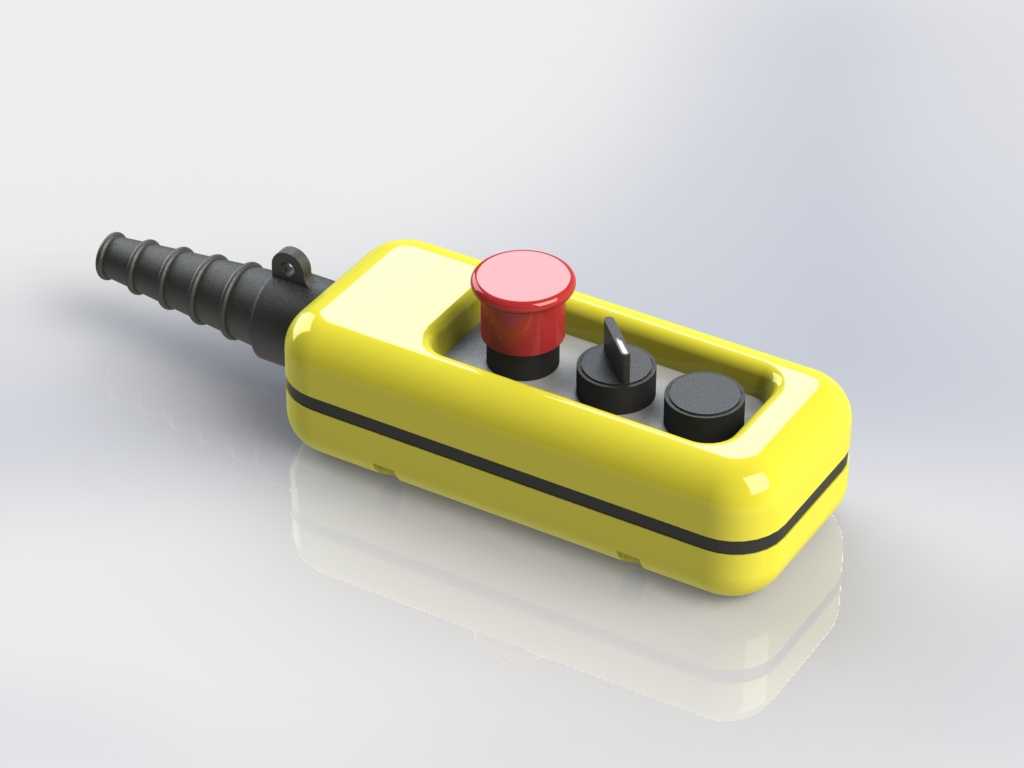

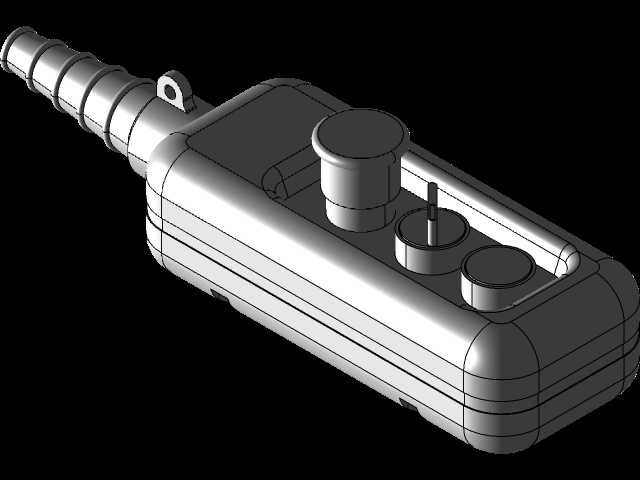

这款手持控制装置主要配套高架起重设备使用，是现场操作人员与起重主机交互的核心终端，常见于车间桥式起重机、门式起重机的近距离操控场景，操作人员可在吊装作业半径内的安全位置，通过该装置完成设备启停、动作触发、紧急切断等核心操作，避免远距离操控带来的视野盲区风险。装置外壳采用圆角矩形的人机工程造型，整体握持边缘做了大圆弧过渡处理，侧面设置环绕式防滑筋条，即便操作人员佩戴劳保手套也能稳定持握，不会因为手部出汗、油污出现滑脱问题；尾部的线缆出线端设计了多级锥形防弯折护套，能够适应现场频繁拖拽、弯折的使用工况，避免线缆根部反复折损出现线芯断裂的故障。操控面板的布局完全遵循起重作业的操作优先级设计，最醒目的红色蘑菇头急停按钮布置在面板最靠近握持手指的上侧位置，按钮凸起高度高于其余操作按键，遇到突发险情时操作人员无需目视确认，凭手部触感就能快速按下急停，切断起重设备的动力输出；其余两个黑色操作按键分别对应常规的动作触发功能，按键的按压行程做了差异化设计，避免操作过程中出现误触。设计过程中对壳体的安装边界做了充分考量，上下壳体采用卡扣加螺丝的组合固定方式，内部预留了足够的接线端子安装空间，能够适配不同线径的多芯控制线缆接入；壳体的接缝处设计了内嵌式密封槽，可加装密封胶条满足车间多粉尘、少量溅水的使用环境防护需求。建模过程中对按键的活动间隙、按钮与壳体的配合公差做了预留，急停按钮的安装座做了局部加厚处理，能够承受频繁按压带来的冲击力，不会因为长期使用出现壳体开裂的问题；整体模型的外形尺寸适配成年人单手握持的尺寸范围，重量分布偏向线缆侧，长时间持握操作也不会出现手部过度疲劳的情况，完全符合起重作业现场的实际使用需求。
