三轴直角坐标拾取搬运机械手结构

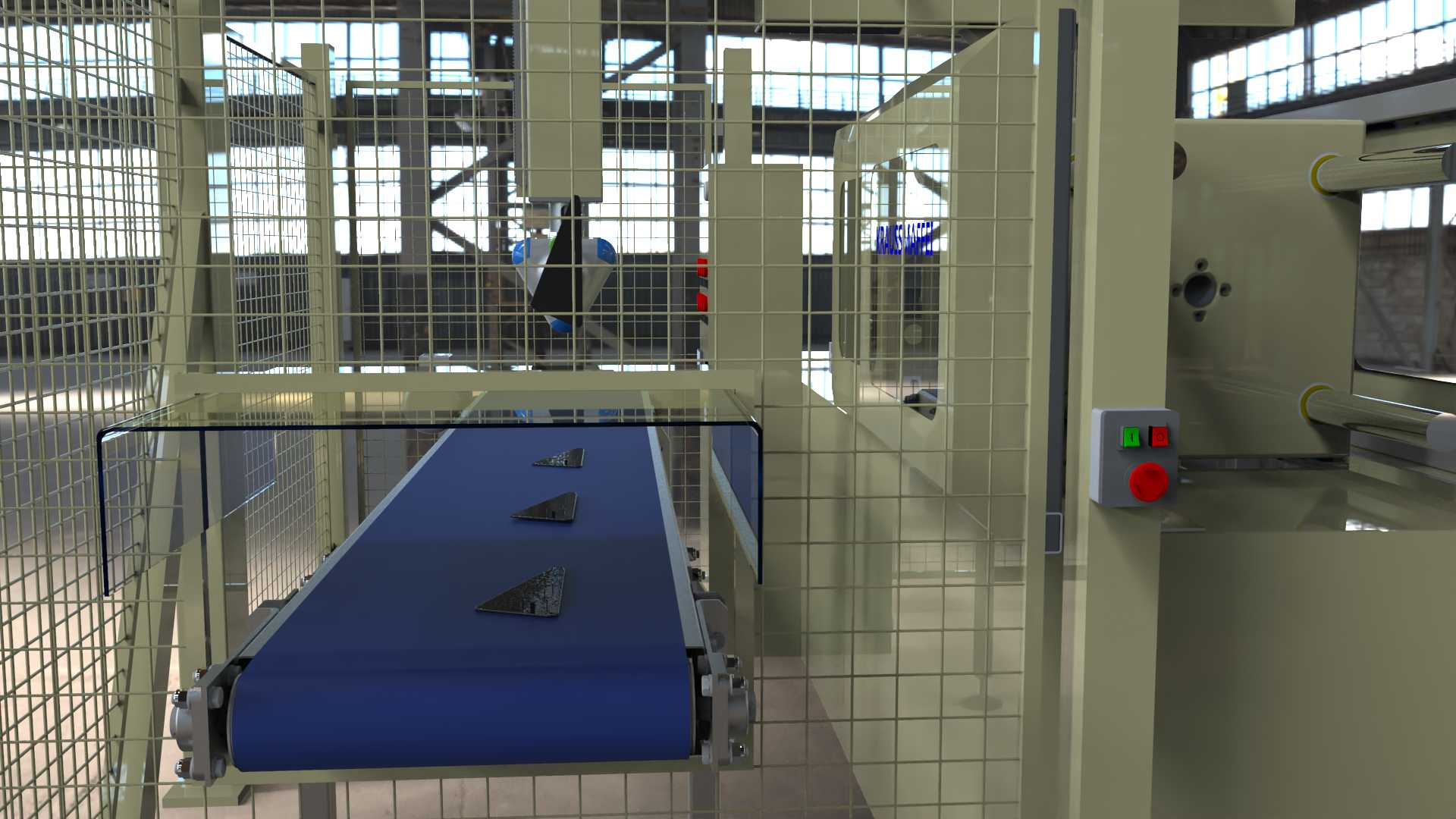

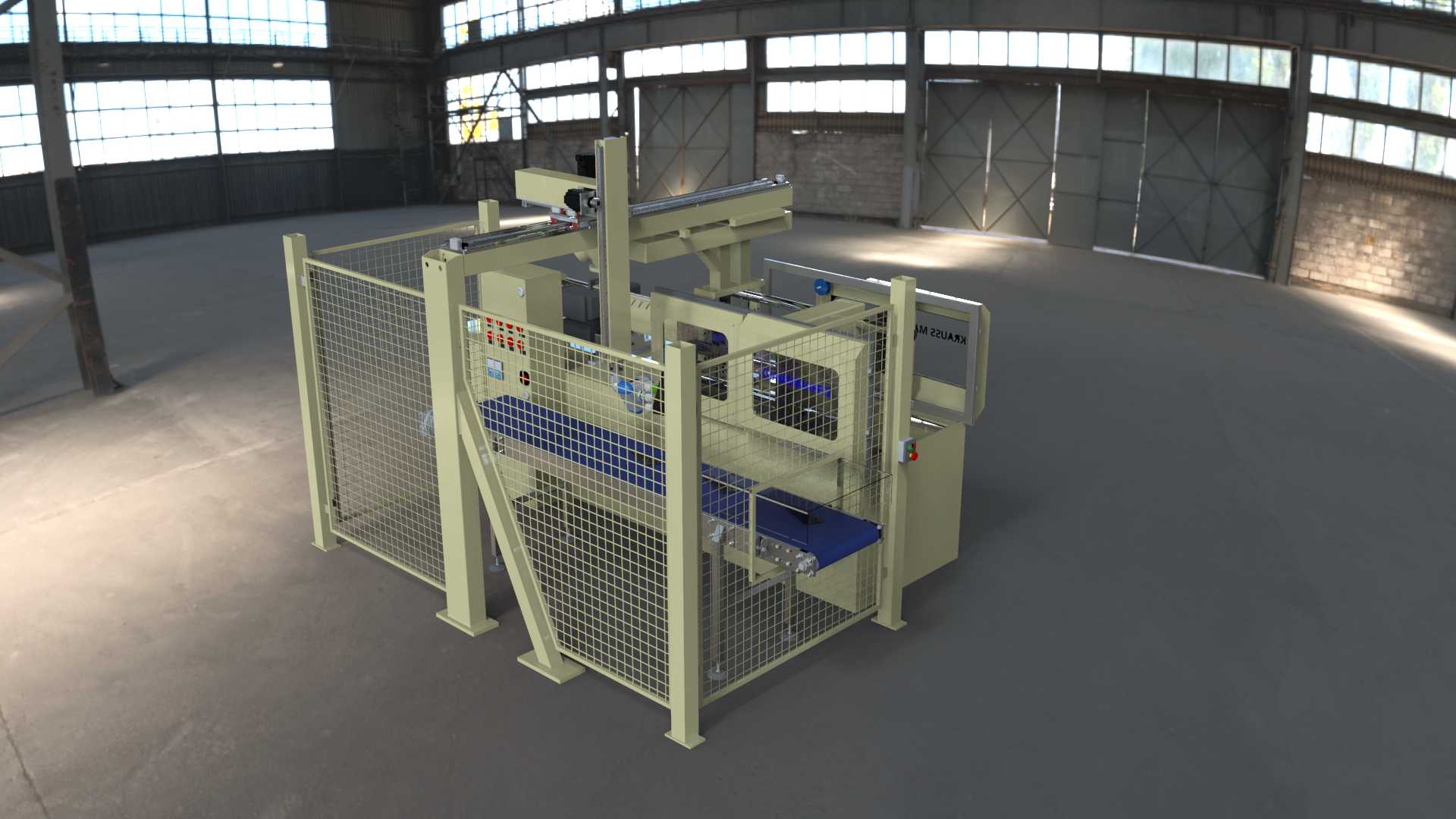

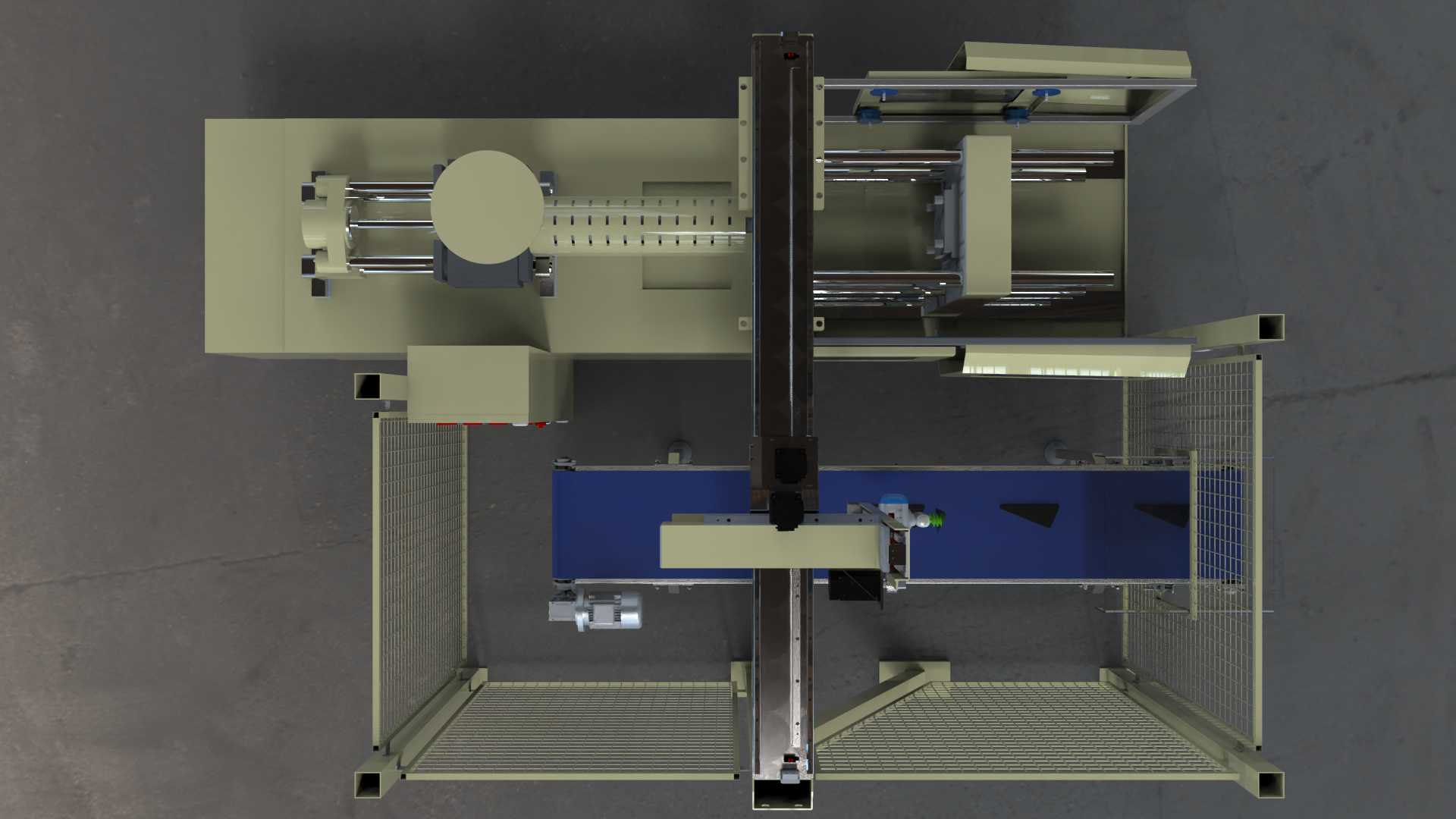

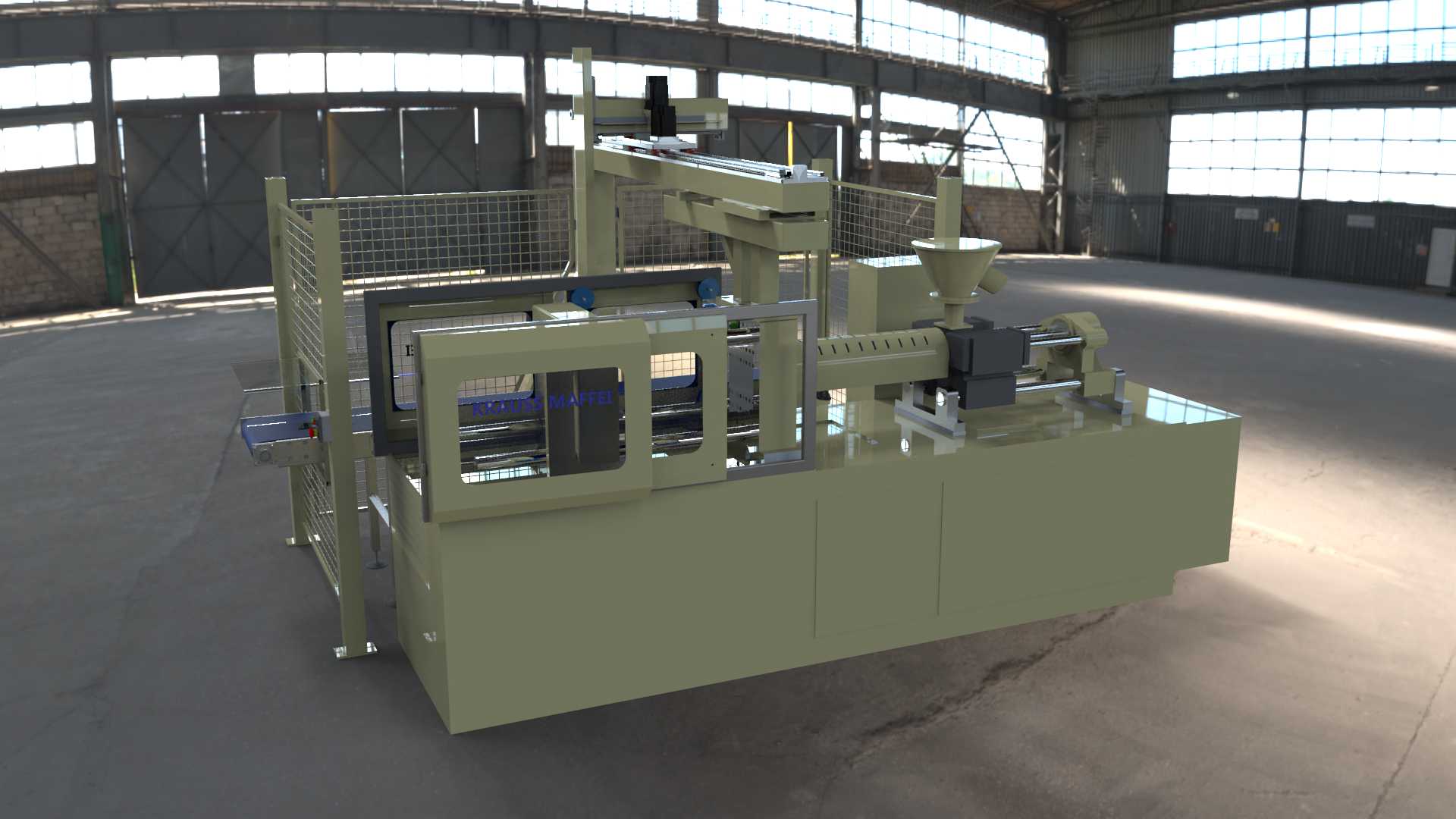

在3C电子小件分拣、注塑机下游取件、包装线规整码放这类需要重复直线点位作业的场景里，三轴直角坐标形式的执行机构一直是兼顾成本与定位精度的优选方案，这套结构的设计逻辑完全围绕刚性精度与作业空间的平衡展开，没有冗余的自由度配置，所有运动副均采用直线导轨搭配伺服驱动的组合，从根源上规避多关节机器人的累计误差问题。整套设备外围配置了网格防护围栏，围栏高度适配常规车间作业的安全规范，底部通过膨胀螺栓与车间混凝土地面固定，安装时需要预留X轴全行程的侧向维护空间，Z轴向下运动的最低点位距离输送线皮带面预留了15mm的安全间隙，避免拾取端下行超程刮蹭输送载体。X轴采用双导轨跨距布置，横梁选用加厚矩形钢焊接后去应力处理，保证大跨度下的挠度控制在允许范围内，Y轴滑座搭载在X轴溜板上，传动选用同步带搭配滚珠丝杠的组合，兼顾高速移动的响应速度与停位精度，Z轴采用垂直布置的直线导轨，搭配带抱闸的伺服电机，防止断电状态下滑板下坠引发安全事故。设备进料端对接皮带输送线，待拾取的塑件随输送线行进到定位工位后，光电传感器触发到位信号，控制系统按照预设的点位坐标驱动三轴联动，拾取端完成工件抓取后，按照规划路径移动到放料工位，完成工件的转移码放动作，整套动作循环节拍可根据上下游设备的产能匹配调整，单循环最快可控制在3秒内。设计阶段针对不同负载工况做了刚性校核，当拾取端负载在5kg范围内时，全行程停位精度可控制在±0.1mm以内，完全满足小型塑件、五金冲压件的拾取搬运精度要求，围栏上预留了检修门与安全联锁开关，检修门开启时设备自动切断动力回路，保障运维人员的操作安全，电气控制柜集成在设备侧方的立柱上，所有线缆均采用坦克链收纳，避免运动过程中线缆拖拽磨损，走线布局完全符合工业设备的电气布线规范，各轴的硬限位块设置在行程两端，搭配软限位参数设置，形成双重超程保护，防止运动部件脱轨引发设备故障。
