带SEW齿轮箱的传送带驱动滚筒结构

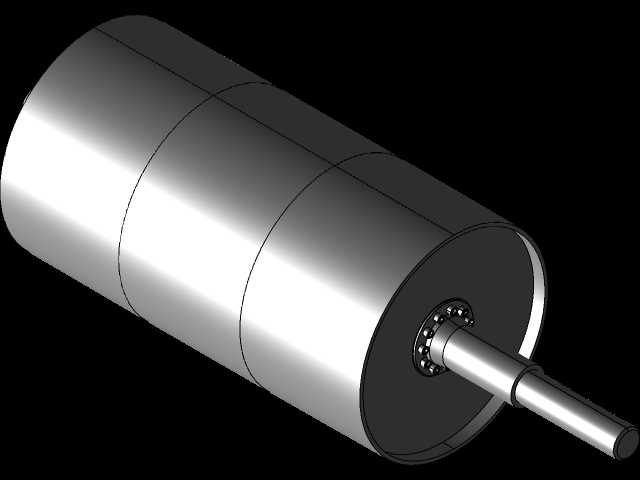

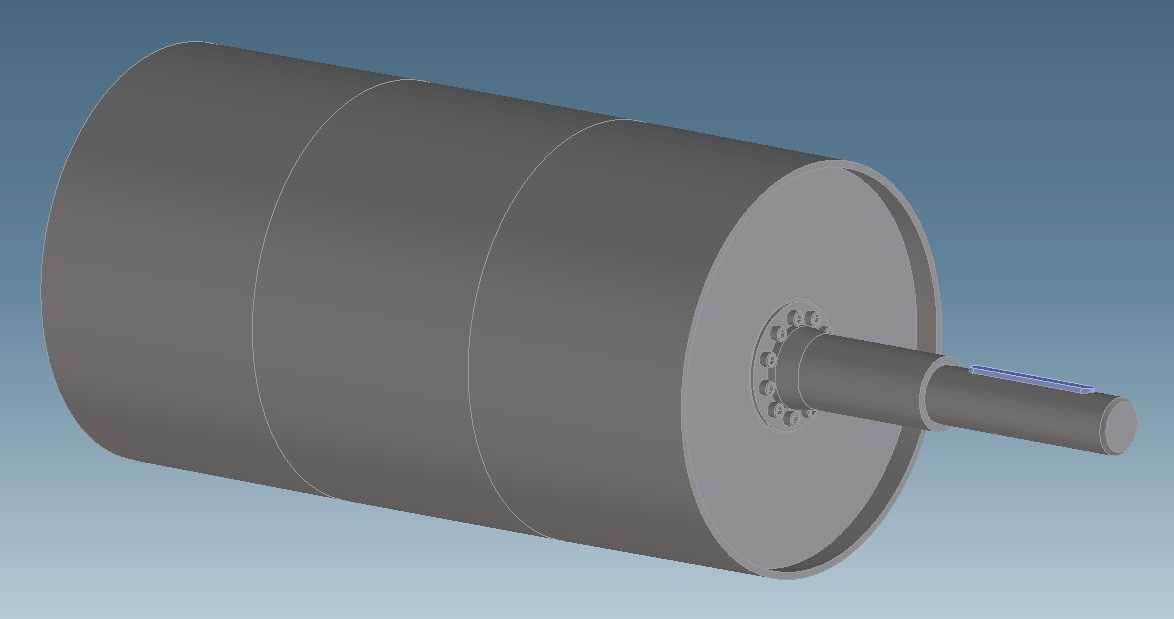

在散料、件货连续输送的生产场景中，驱动滚筒作为带式输送机的核心传力部件，直接决定整条输送线的负载能力与运行稳定性，这套带集成安装轴的驱动结构，适配带宽800mm的常规输送线，可匹配KA96规格SEW齿轮箱电机直接安装，省去额外的联轴器对接调整工序，能有效缩短现场安装的调试周期。从结构设计来看，滚筒主体采用三段式筒皮焊接结构，相比整段式筒皮，既可以降低大直径筒身卷制的工艺难度，也能在保证整体刚性的前提下适当控制自重，减少转动惯量带来的启动冲击；端盖与主轴的连接位置采用螺栓组周向均布的连接方式，相比传统的键连接单一点传力，能将扭矩均匀分散到整个连接端面，避免长期重载下出现键槽压溃、轴端开裂的问题，适配长时间连续运行的工矿场景。主轴伸出端做了阶梯轴设计，轴承安装位直径为90mm，可直接匹配对应规格的带座外球面轴承或剖分式轴承座安装，轴端预留的键槽尺寸与KA96齿轮箱输出轴的安装要求完全匹配，安装时无需额外加工轴头，齿轮箱输出扭矩可直接通过平键传递到主轴，带动筒身转动，依靠筒皮与传送带之间的摩擦力带动整条带面运行。实际选型应用时，需要注意该滚筒的安装边界：筒身直径500mm，安装时要保证筒身轴线与输送线机架的纵向中心线垂直，避免出现传送带跑偏的问题；轴承座的安装中心距需要结合机架宽度提前预留，轴端伸出长度要匹配齿轮箱的安装法兰位置，保证齿轮箱安装后输出轴与主轴的同轴度误差控制在允许范围内，减少运行过程中的轴承附加载荷。这类驱动结构通常用在仓储物流分拣线、矿山散料输送线、车间工件转运线的头部驱动位置，相比外置链轮、皮带轮传动的结构，集成度更高，外露转动部件更少，能降低现场运维的安全隐患，同时筒身表面可根据实际使用场景选择包胶或光面处理，光面结构适用于干燥、清洁的件货输送场景，包胶后可增大摩擦系数，适用于潮湿、有粉尘的散料输送工况，避免传送带与筒身之间出现打滑丢转的问题。建模过程中对焊接坡口、螺栓安装间隙、轴承位的配合公差都做了对应还原，可直接用于输送线的整体装配干涉检查，也能作为同规格驱动滚筒的设计参考模板，调整筒身长度、轴径参数即可适配不同带宽、不同负载的输送线设计需求。
