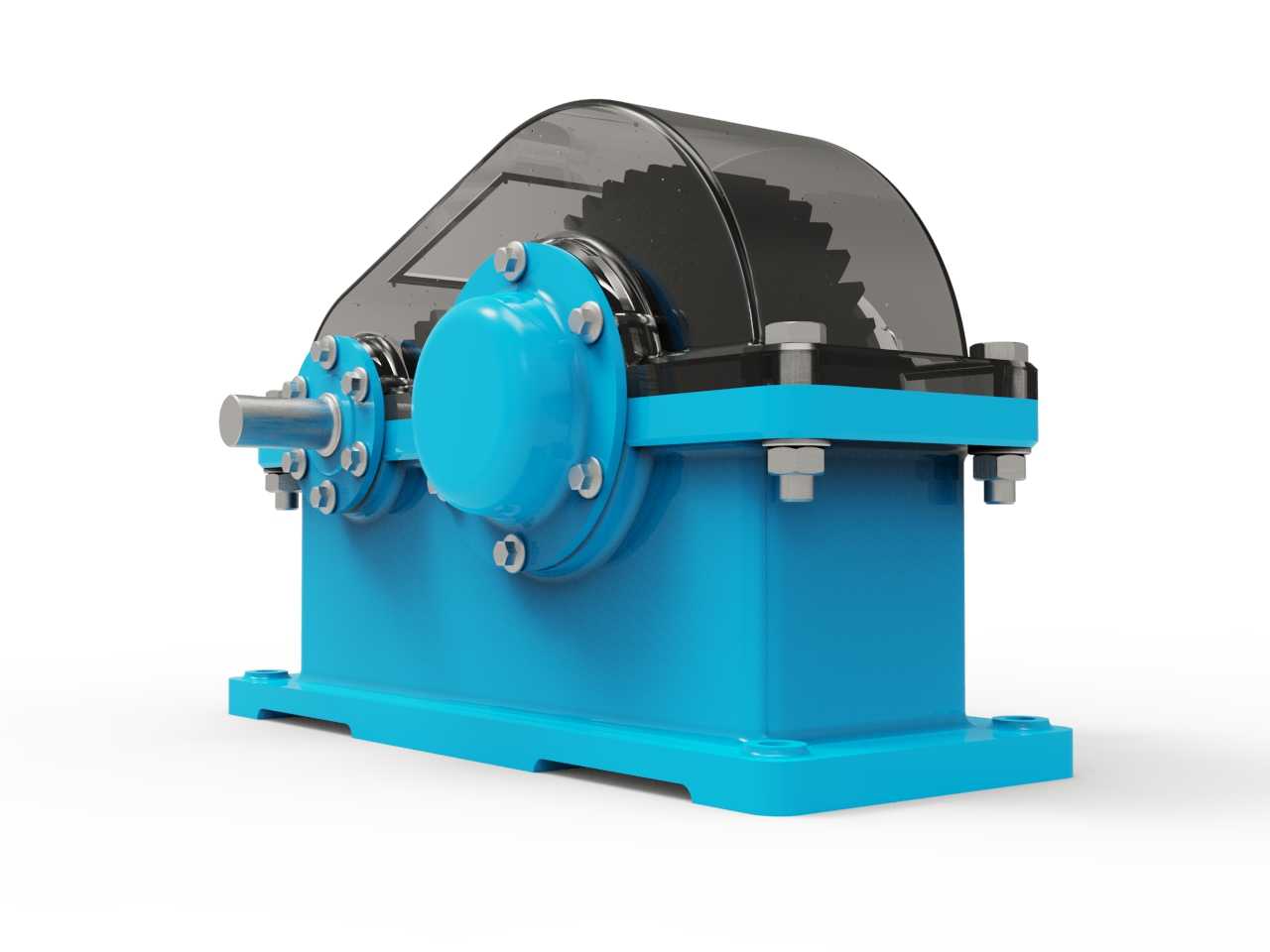

单级圆柱齿轮减速传动装置结构

这款单级减速传动结构，核心采用闭式圆柱齿轮传动布局，主要应用在各类需要匹配原动机与工作机转速、传递额定扭矩的工业场景中，常见于轻工输送线、小型物料提升设备、非标自动化专机的动力输入端，用来将伺服电机、普通异步电机输出的高转速降低至工作执行端需要的合理区间，同时放大输出扭矩，匹配负载端的动力需求。从结构设计逻辑来看，整体采用剖分式铸造箱体作为承载基体，箱座底部设置带安装孔的一体式安装脚，安装脚的平面度在设计时预留了加工余量，安装孔的孔距公差按照通用机械安装标准设定，能够直接适配多数常规设备的机架安装面，不需要额外做过渡转接板，安装边界清晰，输入端与输出端的轴伸长度、轴径尺寸都按照通用传动接口标准设计，可直接匹配标准联轴器、带轮等传动连接件，不需要额外做轴头改制。箱体上部设置半透明观察端盖，日常巡检时不需要拆解箱体就能直接观察内部齿轮的啮合状态、润滑脂的存量情况，大幅降低日常维护的工作量。端盖与箱体的连接采用标准内六角螺栓紧固，结合面设置密封胶条槽，能够有效避免内部润滑介质渗漏，同时阻挡外部粉尘、切削液等杂质进入箱体内部，延长齿轮与轴承的使用寿命。输入轴与输出轴均采用阶梯轴结构设计，轴肩位置承担轴承内圈的轴向定位，轴承选用深沟球轴承，能够同时承受径向载荷与少量轴向载荷，适配多数平稳传动的工况需求。齿轮采用渐开线圆柱直齿设计，啮合重合度满足平稳传动要求，齿轮与轴的连接采用平键周向定位，配合轴端挡圈实现轴向固定，能够保证大扭矩传递下无相对窜动。箱体侧面设置油位观察与换油接口，日常维护时可以快速完成润滑脂的补充与更换，不需要完全拆解箱体。整体结构的重心落在安装脚的支撑范围内，设备运行时的振动幅度被控制在合理区间，不需要额外做重型减震基础，就能满足长时间连续运行的稳定性要求。在设计建模过程中，所有配合面都按照机械设计公差要求预留了合理的配合间隙，螺栓连接位置都做了沉头孔处理，避免螺栓头外露造成的安全隐患，箱体外部的棱边都做了圆角倒钝处理，既避免加工与装配过程中割伤操作人员，也能有效降低铸造过程中的应力集中问题，提升箱体整体的结构强度。
