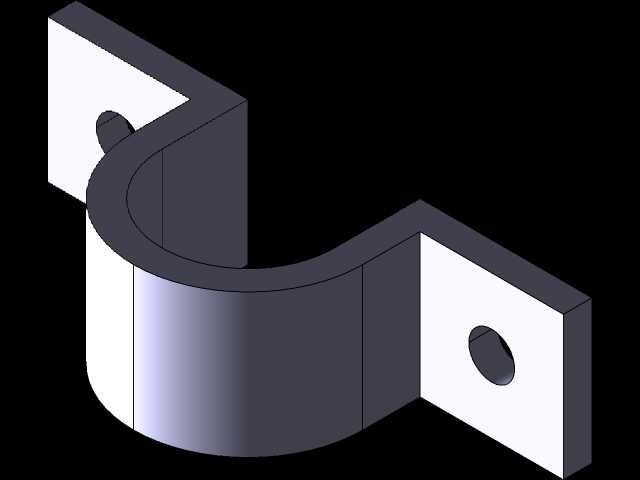

轨道负载发电传动试验台架结构

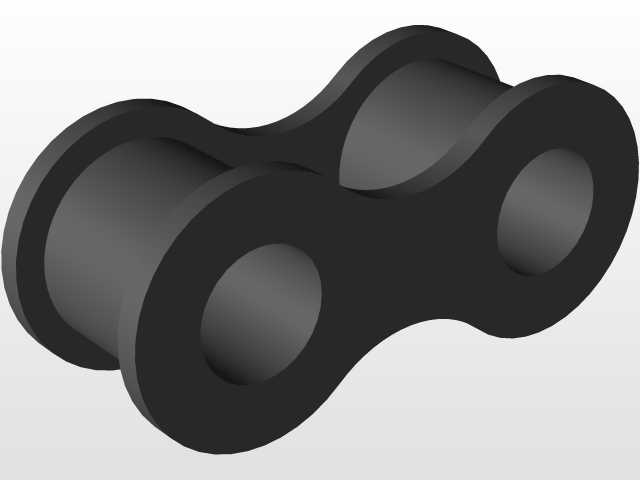

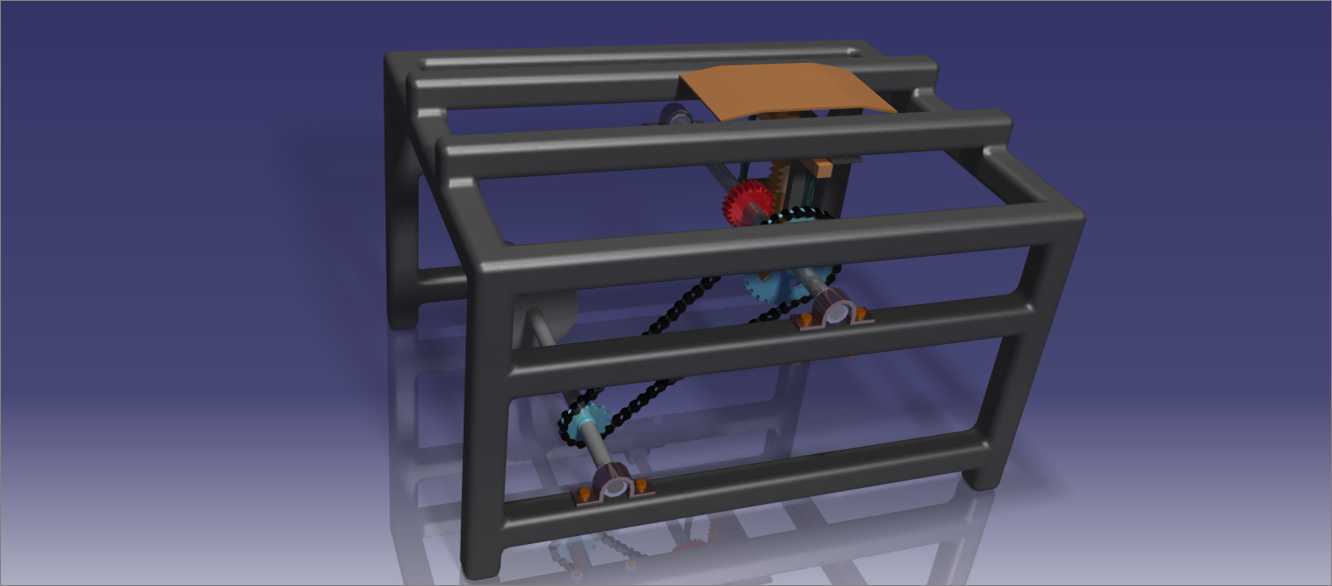

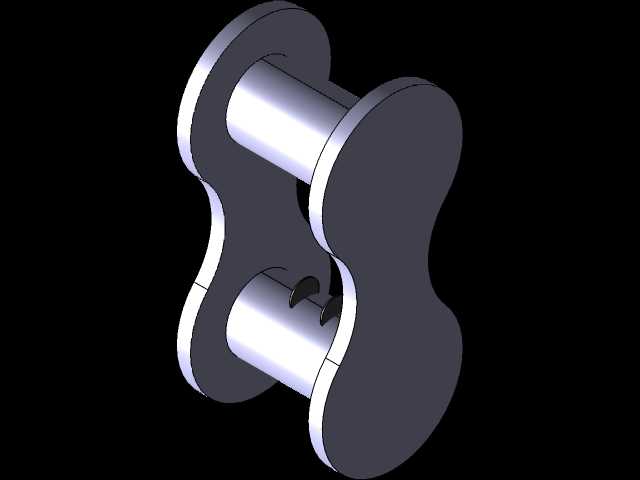

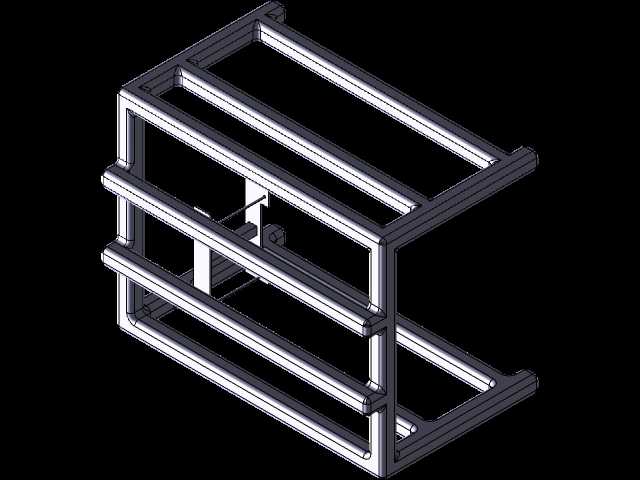

这套结构主要面向铁路轨道相关的负载发电性能验证场景，可在实验室内模拟轨道车辆运行过程中的负载工况，完成发电模块的传动效率、输出稳定性、负载匹配度等核心参数的实测试验，无需上线即可复现不同载荷等级下的发电单元工作状态，大幅降低现场调试的成本与安全风险。整体采用方管拼焊的框架式机架作为承载主体，机架的横向、纵向杆件均采用等截面矩形钢管焊接成型，底部设置四个可调式支撑脚，可在不平整的实验地面上调整机架水平度，保证传动部件的同轴度误差控制在允许范围内，避免运行过程中出现额外的偏载磨损。机架上层预留了模拟载荷的安装位，可根据试验需求加装不同重量的配重块，模拟不同轴重下的负载输入状态，中层为核心传动与发电模块的安装区域，下层预留了走线与输出检测接口的布置空间，整体分层设计清晰，便于试验过程中的部件拆装与参数调整。传动路径采用链传动与齿轮组组合的设计，输入端的链轮通过链条连接模拟轮对的转动输出端，将转动扭矩传递至同轴安装的变速齿轮组，齿轮组按照预设传动比完成转速匹配后，将动力输出至发电模块，整套传动链路的张紧机构采用可调式偏心轴承座设计，可在链条出现松弛时快速调整张紧度，无需拆解整体结构即可完成维护。设计过程中优先考虑了试验工况的通用性，机架的各安装面均预留了标准化的安装孔位，可适配不同功率等级的发电模块、不同传动比的齿轮组更换，满足多规格负载发电试验的复用需求；机架的杆件间距经过受力校核，可承受最大试验载荷下的冲击载荷，避免运行过程中出现机架共振或变形问题。安装边界方面，机架整体的长宽尺寸适配常规实验室的试验场地要求，高度符合人工操作的舒适区间，传动部件的外围预留了足够的安全防护安装空间，可后期加装透明防护罩，避免试验过程中传动部件外露带来的安全隐患；发电模块的输出端朝向机架侧方布置，便于连接外部的功率检测设备、负载模拟装置，接线路径短且无结构干涉。整套结构的设计完全围绕试验场景的实用性展开，没有冗余的装饰性结构，所有部件的选型与布置都优先服务于试验过程的稳定性、操作便捷性与参数可调性，可直接作为轨道负载发电相关试验的基础台架使用，也可根据具体试验需求对局部安装位进行微调，适配更多衍生的测试场景。
