滑轮支撑总成结构设计与装配方案

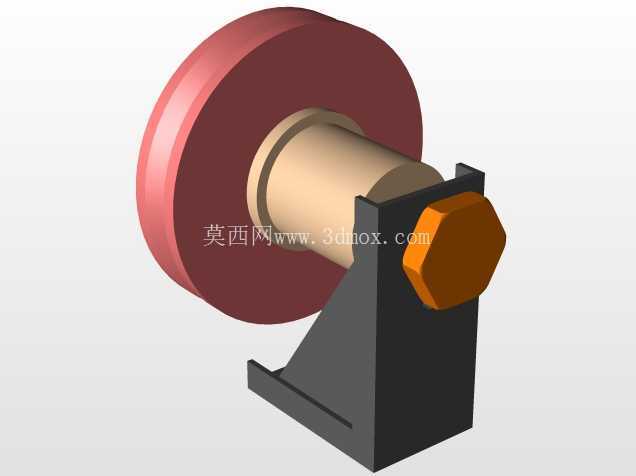

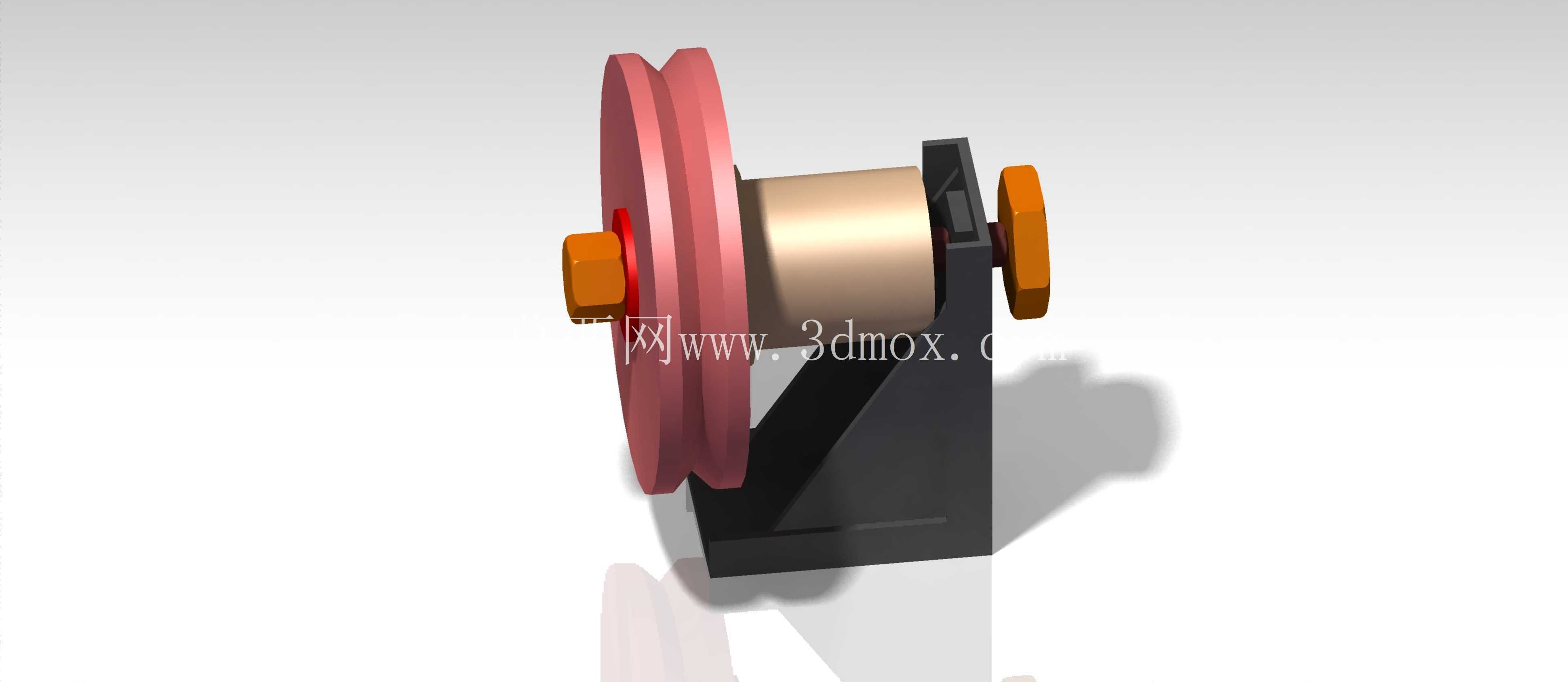

　　这套滑轮支撑结构在车间输送线、小型吊装工位以及线材导向机构里都很常见，核心作用是把绕经轮槽的绳索、钢带或者细线缆的运动方向稳定约束住，同时把轮体受到的径向拉力通过下方的立式支架传递到设备基座上，避免轮轴受载后出现偏摆、窜动。实际选型布置时，首先要确认的就是轮缘的工作边界：图中红色轮体为带双侧挡边的槽轮结构，轮槽宽度需要匹配所用牵引件的直径，绳索卡入槽底后两侧要留出足够间隙，不能出现牵引件被挡边挤压磨损的情况；轮体轴向两端伸出的橙色轴端锁紧件分别卡在支架两侧立板的外侧，装配时轴段穿过支架上的同轴安装孔，轴肩贴合轮体轮毂端面，锁紧件压紧后既限制轮体沿轴向窜动，也保证轮体转动时不会和支架立板发生刮擦。

　　下方黑色L型支架是整个组件的承载基础，竖直立板开设轴承安装位容纳轮轴，水平底板预留安装孔位，现场固定时底板完全贴合设备安装基面，穿入紧固件后即可完成组件定位；支架立板和底板之间设置三角加强筋，这一结构是针对轮体受拉时立板承受较大倾覆力矩设计的——牵引件加载后拉力会对支架立板形成弯折力矩，若无加强筋，长期交变载荷下立板与底板的焊接或拼接位置很容易出现疲劳变形，加强筋沿受力方向布置，能把立板受到的弯矩直接分散到底板整个承载面上，大幅提升支架的刚性。

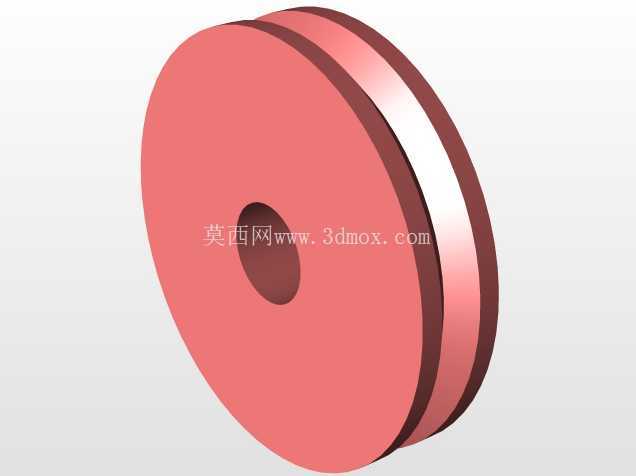

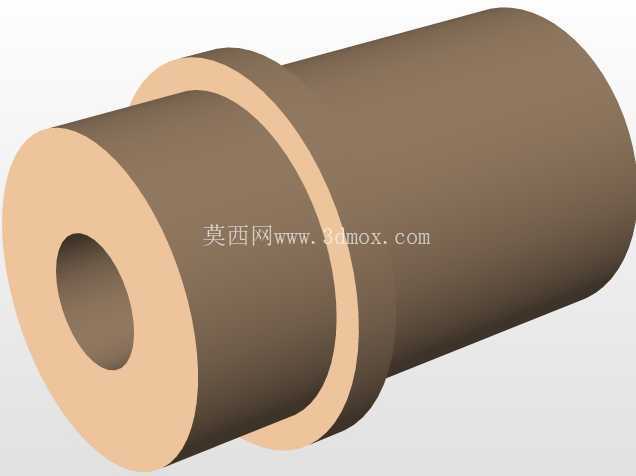

　　建模过程中轮体部分优先完成回转特征构建：先绘制轮槽的截面轮廓，绕中心轴线旋转得到带槽的轮坯，两侧凸起的挡边和轮槽一次成型，减少后续装配特征的数量；轮毂中心的通孔和轴段采用间隙配合，预留转动余量，实际生产中轮毂孔内会压入滑动轴套或者小型滚动轴承，降低轮体转动时的摩擦阻力。中间的米色轴套段套在主轴外部，垫在轮体轮毂和一侧支架立板之间，既起到轴向定位作用，也能避免轮体端面直接摩擦支架漆面，磨损后仅需更换轴套即可维护，不用整体更换轮体或支架。

　　布置安装尺寸时需要重点核对三个边界：第一是轮体最外圆到支架底板底面的中心高度，这个尺寸决定了牵引件的走线路径高度，要和前后配套的导向件、牵引驱动轮的槽底标高对齐，防止绳索出现额外的弯折角；第二是支架底板的安装孔间距，孔位要和现场基座的预留螺孔位置匹配，若作为替换备件，需要提前测量旧支架的孔距，避免到场后无法安装；第三是轮体两侧挡边的最大外径，组件周边要预留出不小于轮体半径的操作空间，方便后期更换绳索、维护轴端锁紧件，不能让周边机架挡住轮体的转动范围。

　　从受力逻辑来看，当牵引件沿轮槽切线方向受拉时，载荷会先传递到轮体，再通过轮毂、轴承传递到主轴，主轴把力分到两侧的支架立板上，最终经支架底板扩散到安装基础，整个传力路径没有薄弱的悬臂段，两侧立板对称支撑主轴的设计，相比单侧悬臂式滑轮支架，轴的受载弯矩更小，主轴直径可以做得更紧凑，同时轮体运转时的同轴度更容易保证，高速走线时也不容易出现轮体晃动、牵引件脱槽的问题。这类支撑结构在轻载工况下可以直接用铸铁铸造支架，重载场景则会采用焊接钢板件，轮体根据使用场景可选尼龙、钢材或者铝合金材质，建模时把轮体、主轴、轴套、支架、锁紧件全部做成独立可拆分的零件，后续工程出图时可以直接导出每个零件的加工尺寸，也能在装配环境里模拟轮体的转动行程，检查所有运动件和固定支架之间是否存在干涉，提前规避装配时才发现的尺寸冲突。
