卧式静电脱盐设备三维结构设计

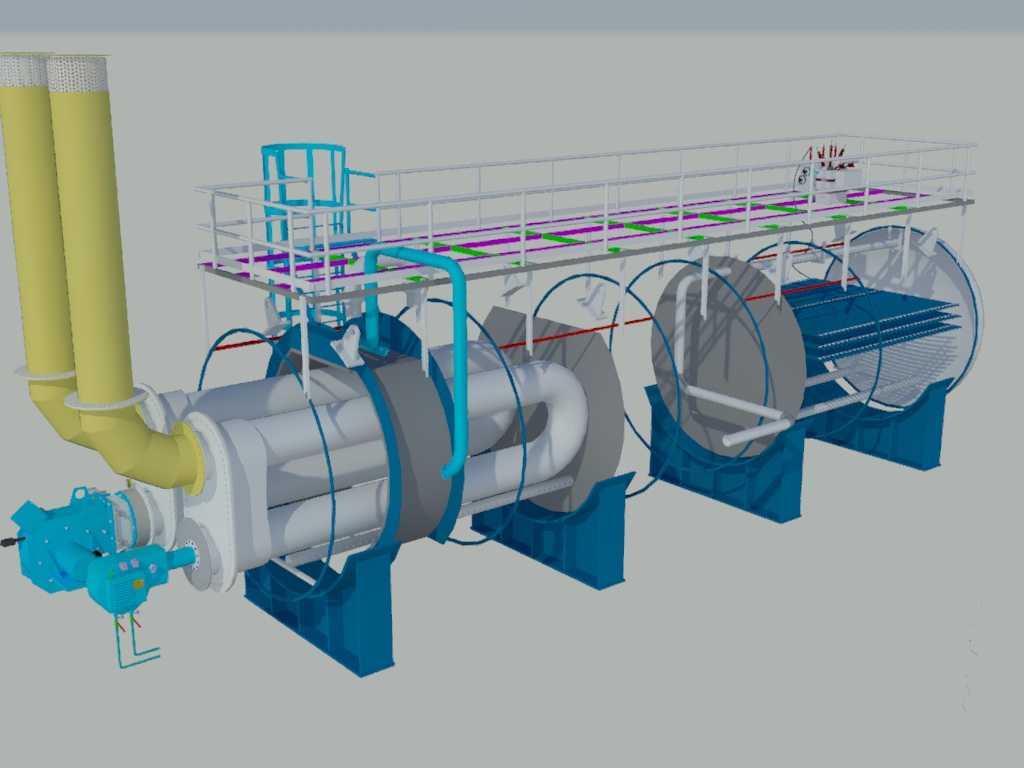

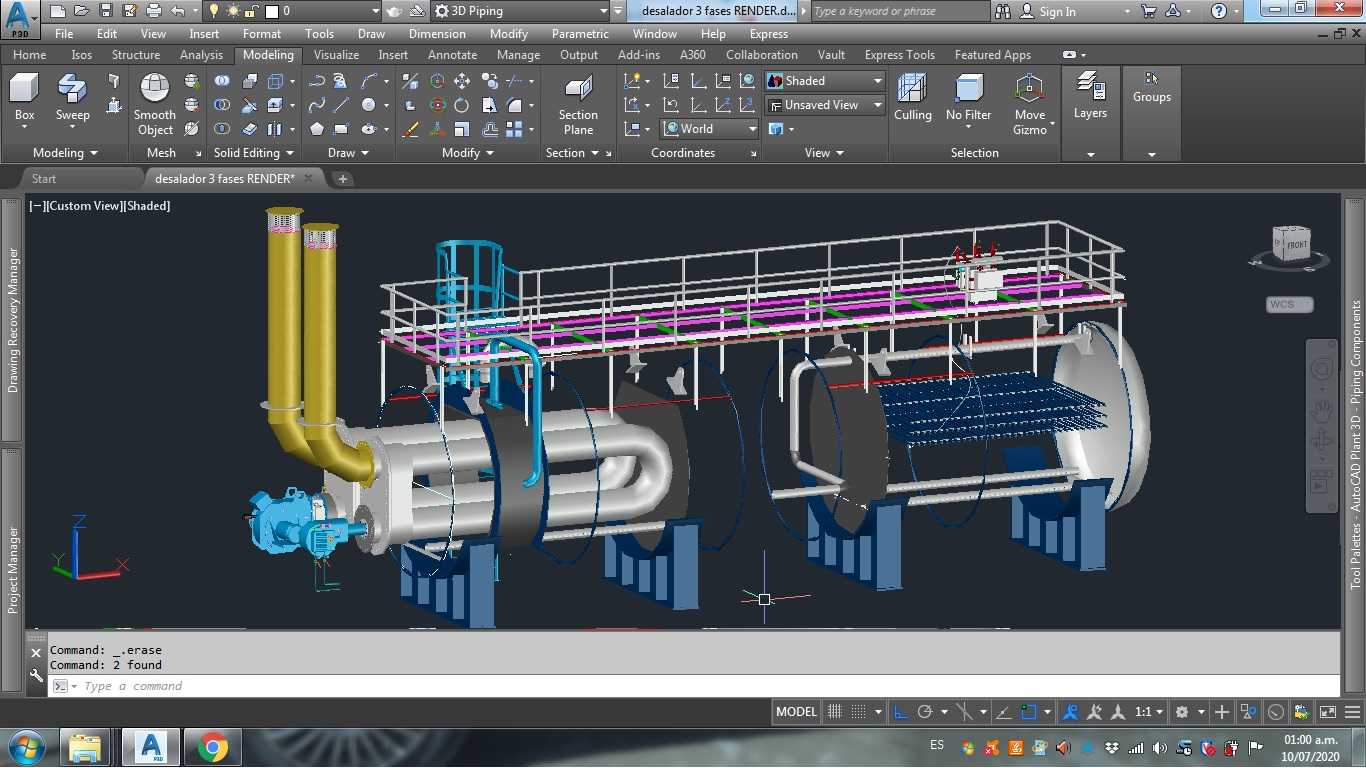

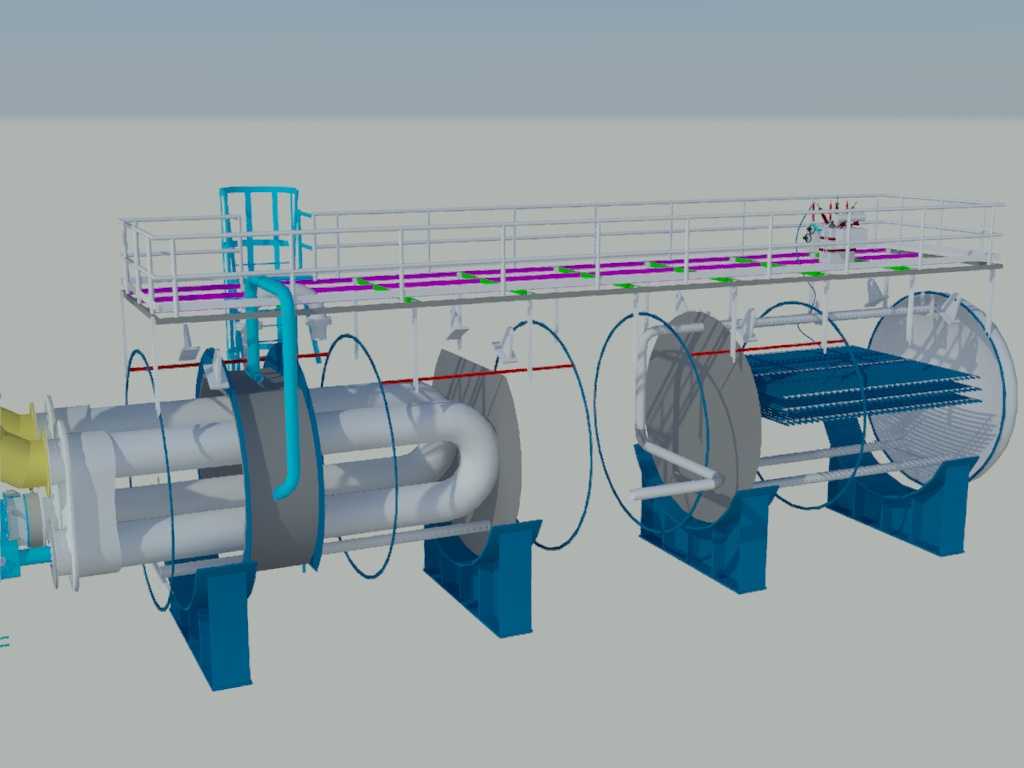

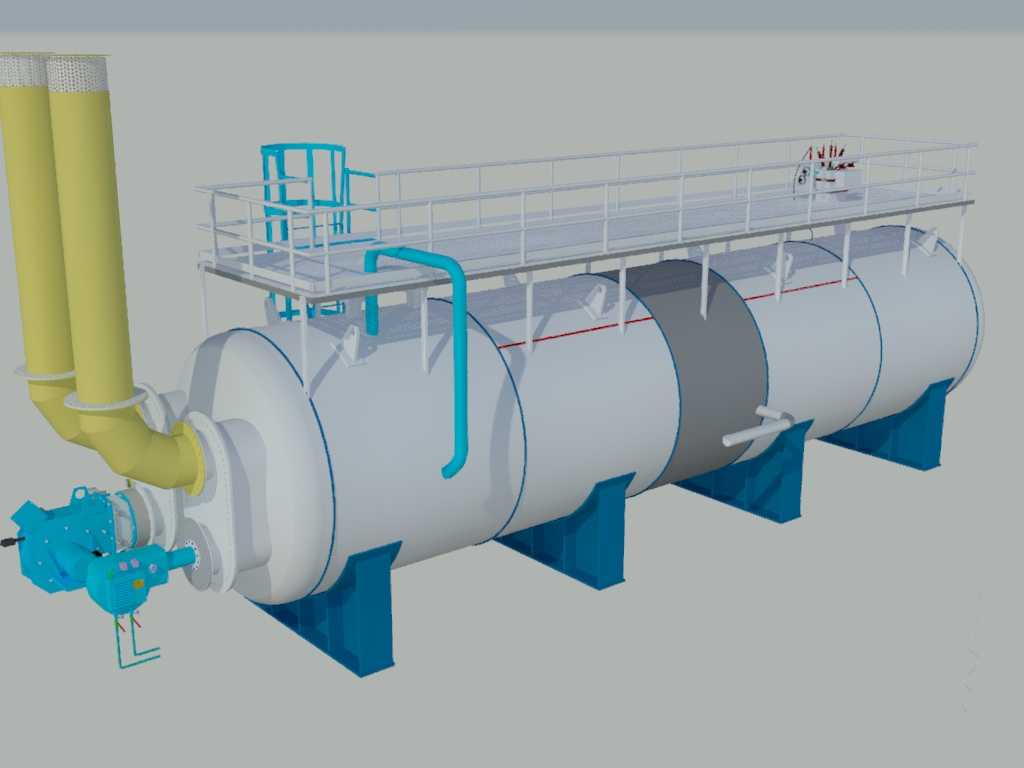

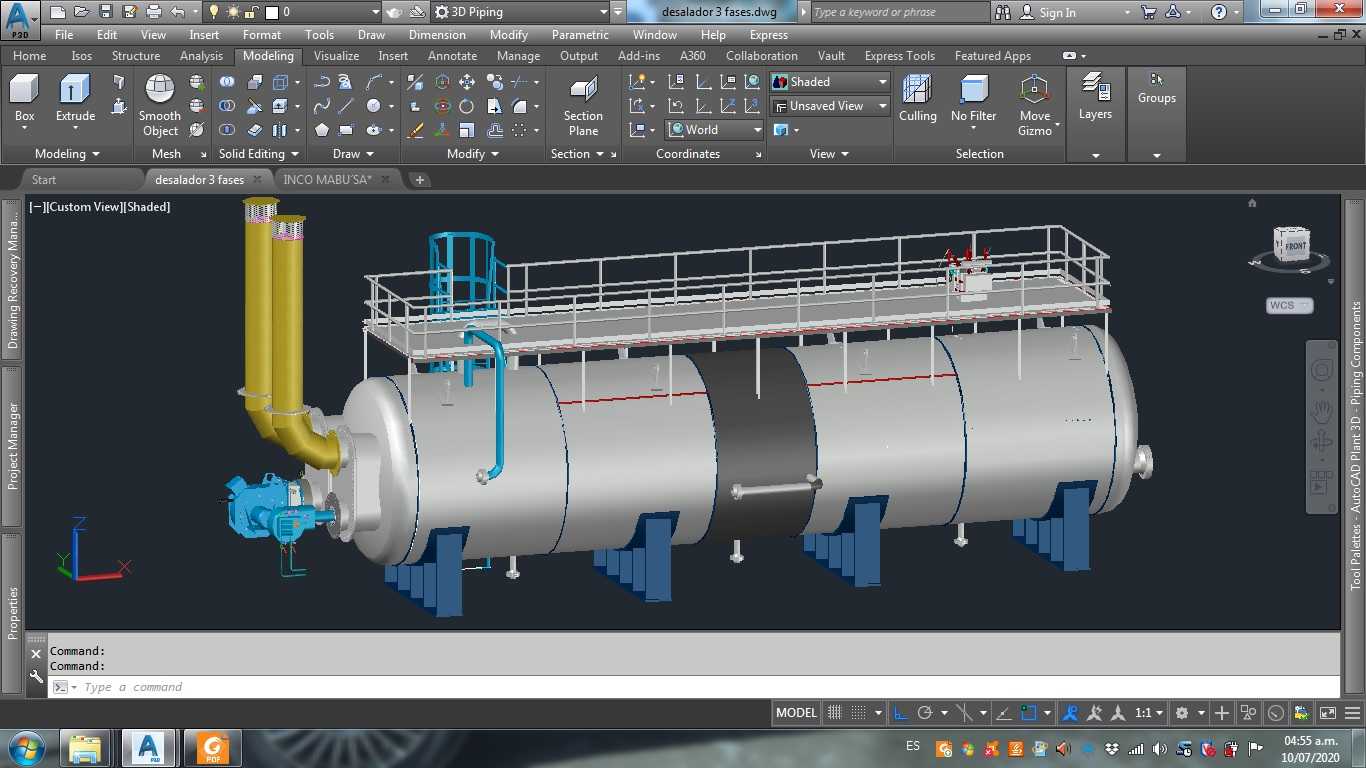

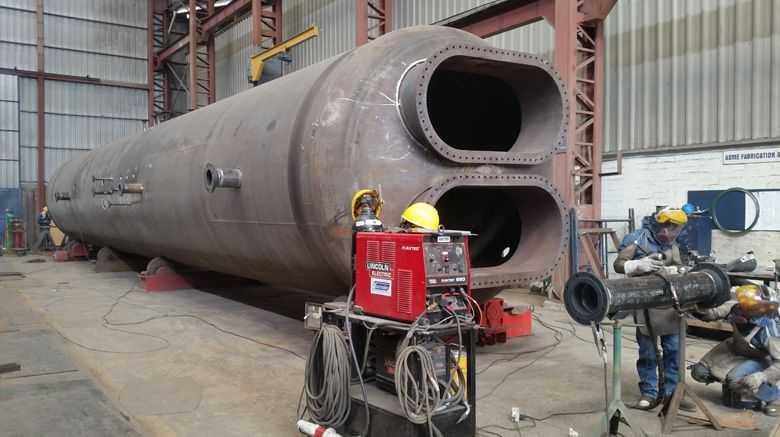

在陆上油气处理场站、海上采油平台的原油预处理工段，这类卧式静电脱盐设备是核心处理单元之一，主要承担原油进厂后的脱盐、脱水预处理任务，避免原油中携带的盐类、杂质在后续蒸馏、裂化工段对管线、换热设备造成腐蚀与结垢堵塞。从结构设计逻辑来看，整体采用卧式长圆筒承压壳体结构，两端采用标准椭圆封头，壳体上设置多组鞍式支座作为支撑结构，支座的布置位置严格按照卧式容器的弯矩分布计算确定，避开跨中最大弯矩点，同时保证支座处的局部应力在材料许用范围内，适配现场混凝土基础的安装预留尺寸。设备顶部设置通长的操作检修平台，平台周边配备1.2米高的安全护栏与直爬梯，爬梯入口处设置安全护笼，满足现场巡检、检修操作的安全规范要求，平台上预留了仪表安装、检修操作的足够作业空间，避免运维人员操作时与设备管口、附件发生干涉。进料端设置大口径进料管线，配套弯管缓冲结构减少高速进料对罐内电场区的冲击，罐内沿轴向布置多层静电极板，通过高压电场作用使原油中乳化状态的水滴聚结沉降，实现油水与盐类杂质的分离，设备端部配套驱动机构与混合装置，保证原油进入电场区前与破乳剂充分混合，提升脱除效率。设计过程中，壳体壁厚根据设计压力、温度以及材料许用应力计算确定，材料选用适配油气介质的压力容器专用钢材，所有接管的开孔位置均做补强计算，大口径接管采用整体补强结构减少应力集中，罐壁上设置多组液位、压力、温度检测接口，同时预留人孔、排污口、放空口等工艺附件接口，各接口的方位布置充分考虑现场管线排布走向，避免与相邻设备、管线出现安装碰撞。设备的安装边界需要预留端部驱动机构的检修空间，以及顶部平台的操作通道，鞍式支座的地脚螺栓孔采用长圆孔设计，适配设备运行过程中的热胀冷缩位移，避免温度应力对设备支座、基础造成破坏。罐体外壁设置保温支撑件，方便后续现场安装保温层，减少介质输送过程中的温度损失，保证静电脱盐的最佳工作温度区间。
