工业燃烧器方圆过渡连接装置结构设计

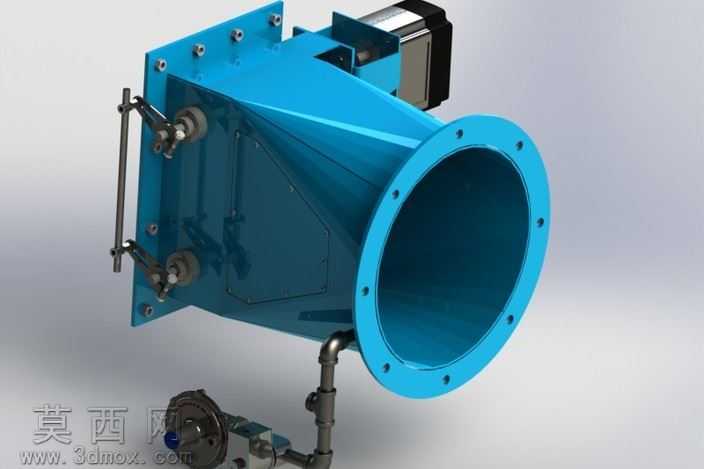

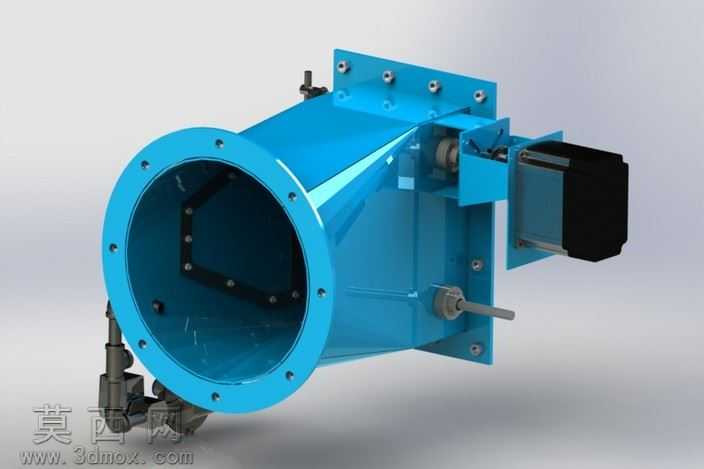

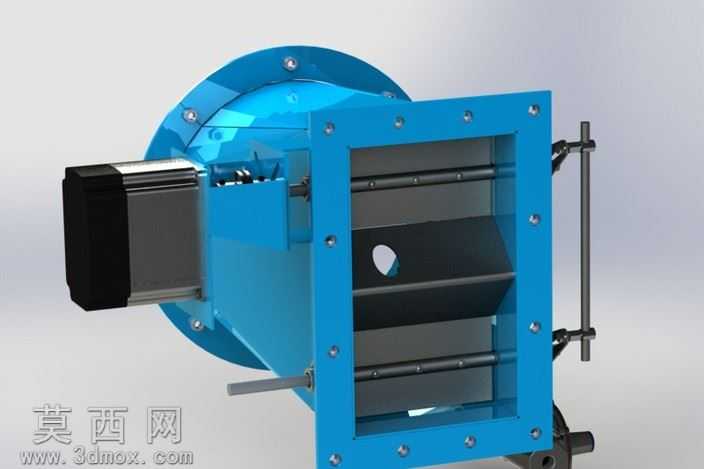

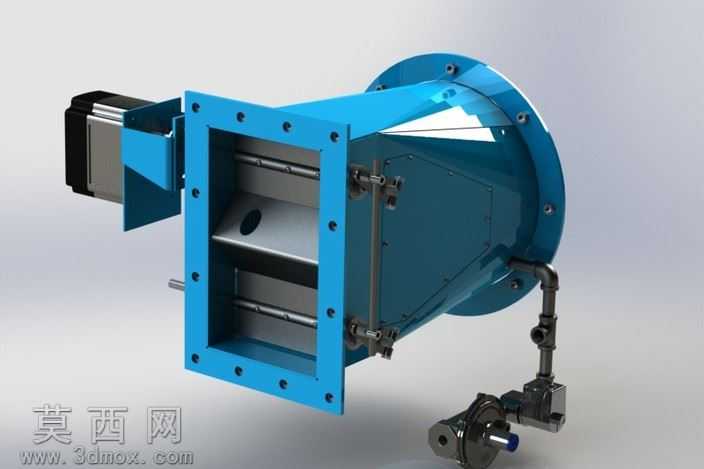

本模型采用三维参数化建模方式完成，整体围绕燃烧器方圆过渡的核心功能需求展开设计，建模过程中先完成基准面与基准轴的搭建，确定方形安装端与圆形出风口的空间位置关系，通过放样特征生成方圆过渡的主体壳体，保证流道内壁平滑无突变，适配燃烧介质的流通需求。主体壳体采用蓝色金属烤漆材质进行渲染表现，还原工业设备的漆面质感，表面添加轻微的环境反射效果，提升模型的真实感；壳体边缘的安装法兰采用阵列特征完成螺栓孔的均匀排布，保证安装定位的精度，法兰端面做平整化处理，模拟实际加工后的密封面效果。模型附带的调节机构采用独立子装配体设计，包含转动手柄、连杆、转轴、锁紧件等零部件，各运动部件之间添加了合理的装配约束，可直观展示风门调节的运动逻辑，手柄部分做防滑纹理处理，金属连杆采用哑光金属材质，区分于主体的蓝色漆面，提升结构的辨识度。侧方安装的驱动部件采用黑灰配色的工业电机材质表现，接线盒与散热结构做细节还原，下方连接的管路采用镀锌金属材质，搭配管接头结构，还原实际设备的管路布局。设计过程中重点考虑了方圆过渡段的结构强度，在壳体弯折处添加了加强筋特征，避免工作过程中因风压产生形变；安装端的方形法兰与圆形出风口的法兰均采用标准螺栓孔间距设计，可直接适配常规燃烧设备的安装接口，调节机构的转轴处添加了密封结构示意，保证设备工作时的密封性。渲染阶段采用工业产品常用的三点布光方式，主光源从侧上方打亮主体结构，突出壳体的曲面过渡效果，辅光源补全暗部细节，避免结构阴影过深丢失细节，背景采用浅灰色渐变，突出模型本身的结构特征，整体渲染效果清晰展示各零部件的装配关系与外观质感，可直接用于产品结构展示、装配教学或方案评审使用。
