双筒带加强筋安装支座结构设计

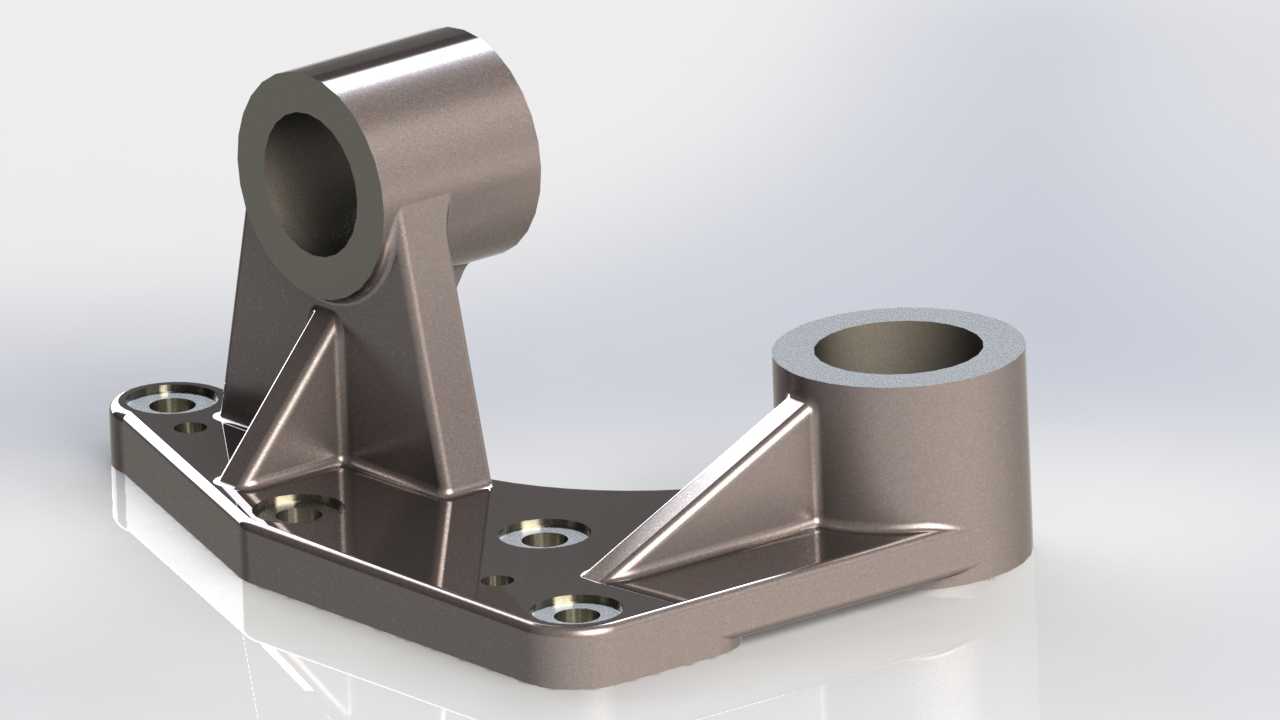

这类双筒支撑支座常见于自动化生产线的连杆传动机构、小型工程机械的铰接点位，也会用在包装设备、输送设备的摆动臂连接位置，主要承担轴类零件的铰接支撑作用，两个同轴度要求较高的筒孔分别穿装对应销轴，实现相邻运动部件的相对转动，同时底部的安装板通过螺栓与设备机架锁紧固定，把运动过程中产生的径向、轴向载荷平稳传递到主机架上。从结构设计逻辑来看，两个筒孔的内径根据配套销轴的直径做公差配合设计，孔内预留了润滑脂存储的微小间隙，避免长期转动出现干磨卡滞；筒身与底部安装板之间设置的三角形加强筋，是经过受力仿真后确定的布局，分别对应两个筒孔的载荷传递路径，在不额外增加过多整体重量的前提下，大幅提升了支座的抗弯曲、抗扭转强度，避免设备运行过程中受交变载荷出现支座变形、孔位偏移的问题。底部安装板上的沉头安装孔位置，是按照常用设备机架的安装孔距做的通用化设计，沉孔深度刚好容纳内六角螺栓的头部，安装后螺栓头不会突出安装板表面，不会和周边运动部件产生干涉；安装板的底面做了平面度加工要求，保证安装后和机架贴合面完全接触，避免出现局部应力集中导致的安装板断裂。设计过程中特意将两个筒孔的高度做了差异化设置，适配不同长度的铰接销轴，同时筒孔的外圆壁厚经过载荷校核，满足长期承受交变冲击载荷的强度要求，筋板的厚度与筒壁、安装板厚度保持合理的比例，铸造或机加工过程中不会出现壁厚差过大导致的应力变形问题。整个零件的外形轮廓做了圆角过渡处理，没有尖锐的直角结构，一方面减少加工过程中的应力集中，另一方面也避免装配调试过程中划伤操作人员。安装边界方面，底部安装板的长宽尺寸控制在常规安装空间范围内，两个筒孔的中心距、安装孔的孔位间距都符合通用机械的安装规范，不需要对原有设备的安装面做额外改造就能直接替换同类型支座，适配性较强。
