齿轮联动滑动换向传动机构

项目分类:3D模型 发布时间:2021-08-31 ID:254821
  • 齿轮联动滑动换向传动机构
  • 齿轮联动滑动换向传动机构
  • 齿轮联动滑动换向传动机构
  • 齿轮联动滑动换向传动机构
  • 齿轮联动滑动换向传动机构
  • 齿轮联动滑动换向传动机构
  • 齿轮联动滑动换向传动机构
  • 齿轮联动滑动换向传动机构
  • 齿轮联动滑动换向传动机构
  • 齿轮联动滑动换向传动机构
  • 齿轮联动滑动换向传动机构
  • 齿轮联动滑动换向传动机构
  • 齿轮联动滑动换向传动机构
  • 齿轮联动滑动换向传动机构
  • 齿轮联动滑动换向传动机构
  • 齿轮联动滑动换向传动机构

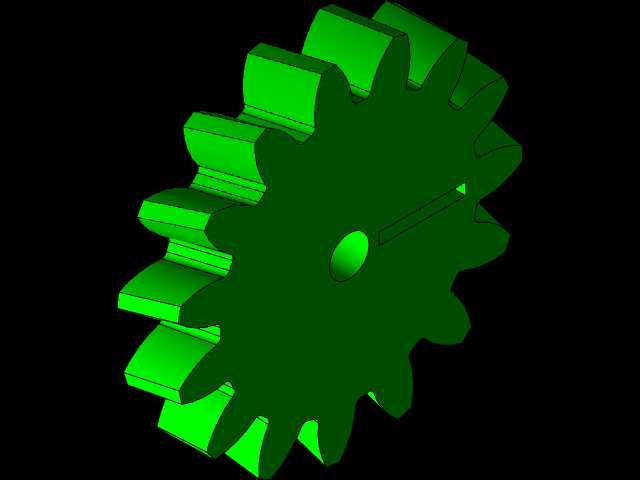

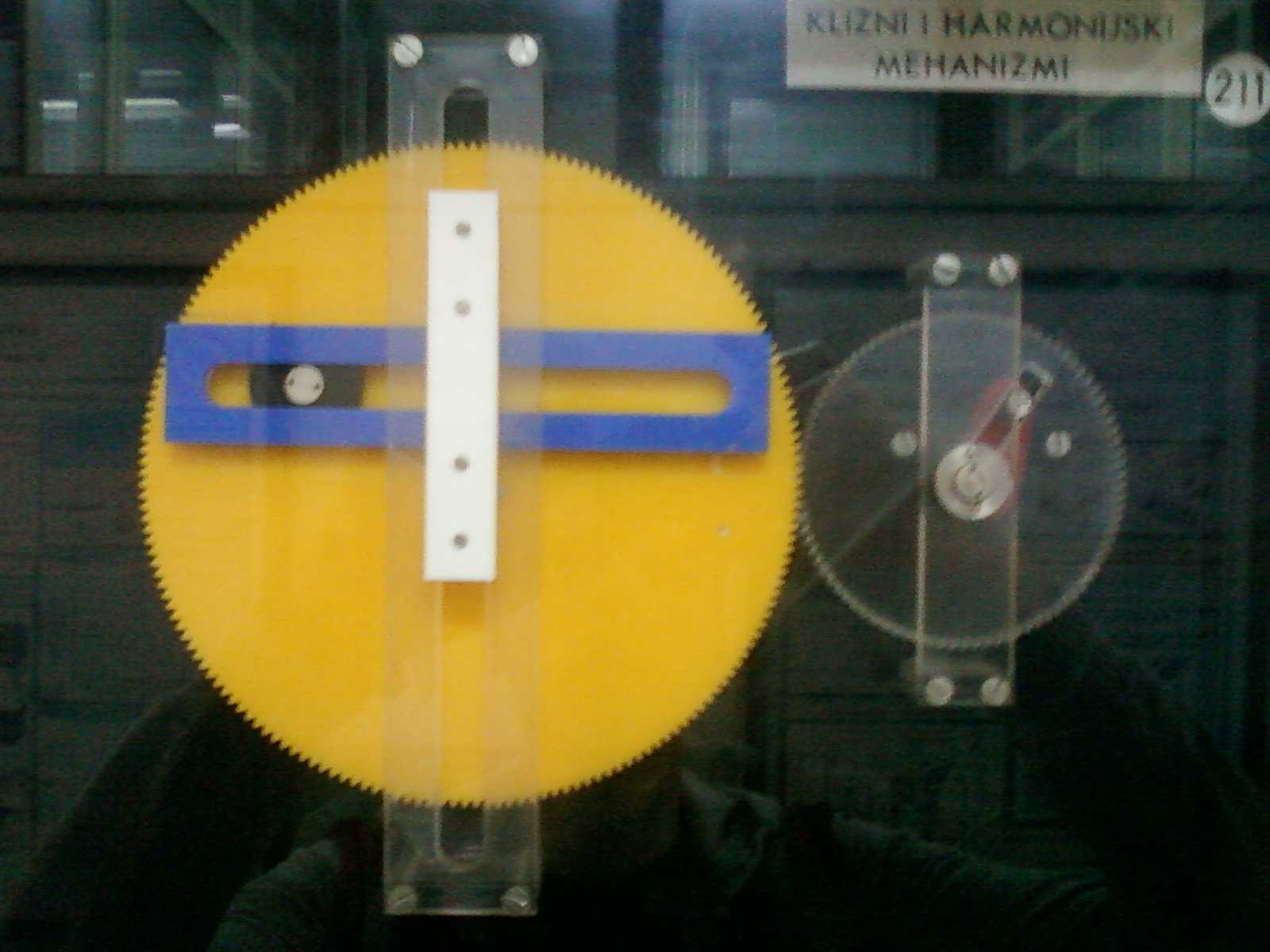

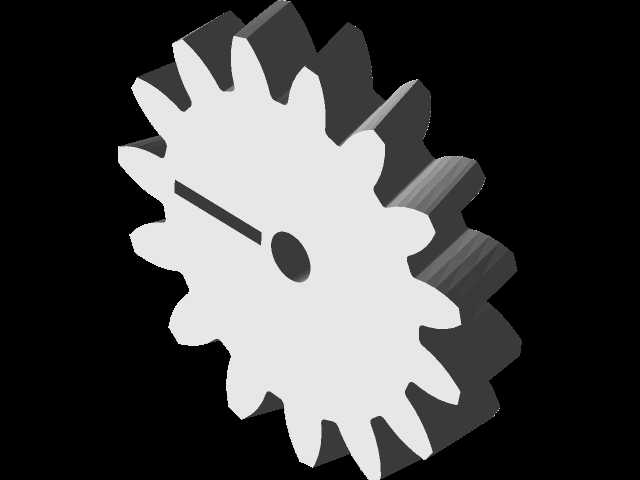

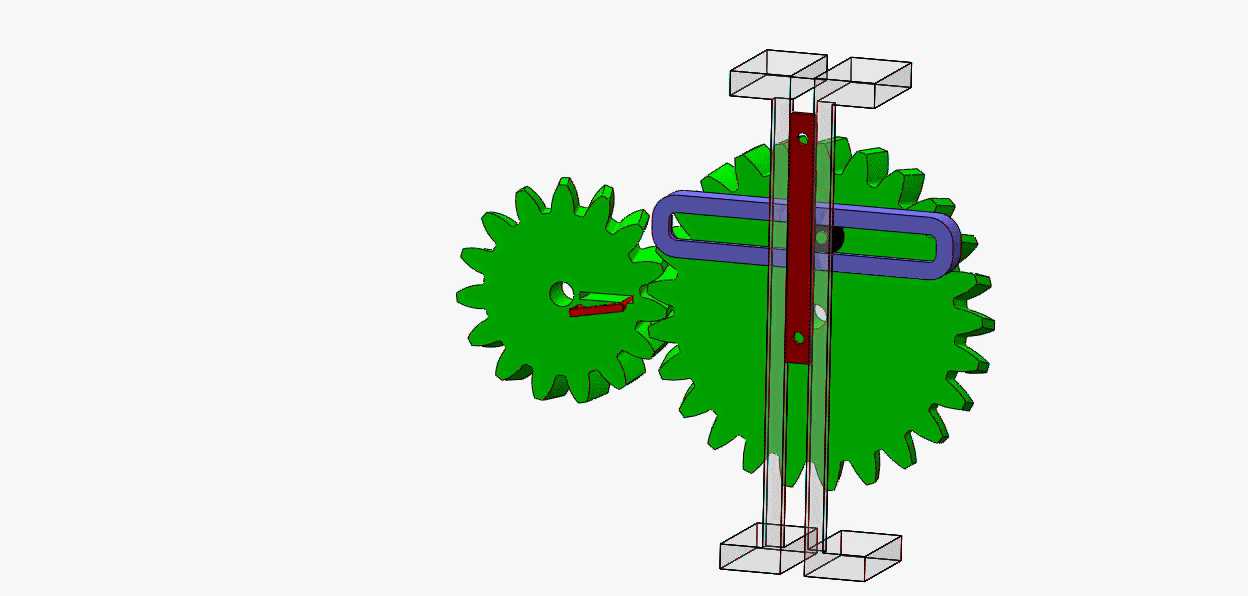

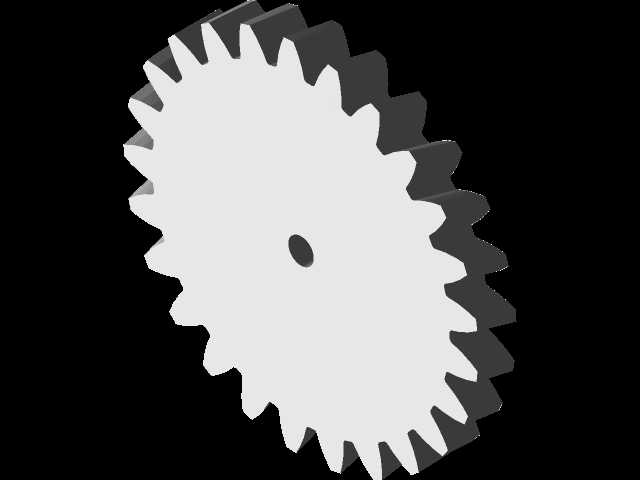

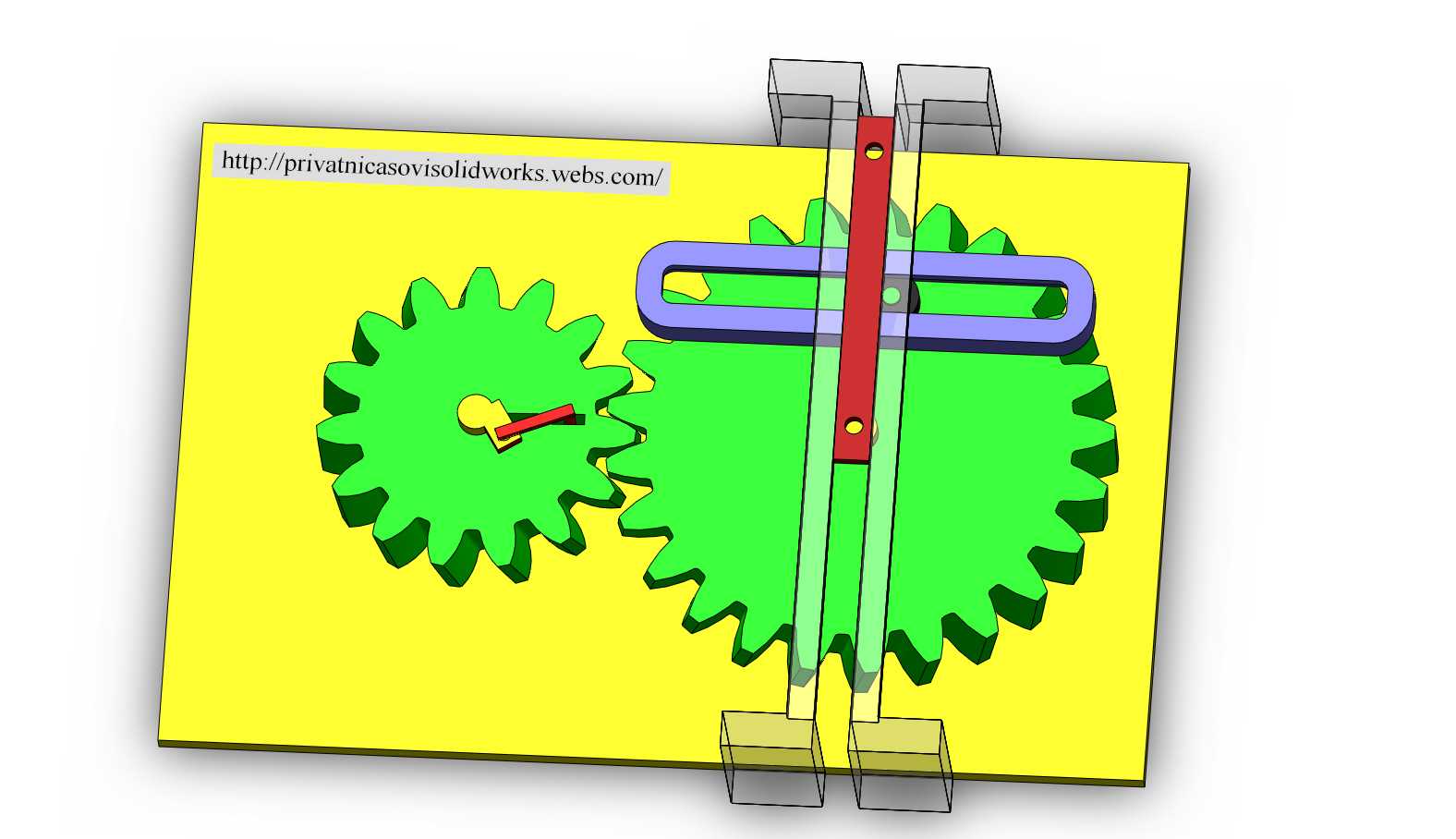

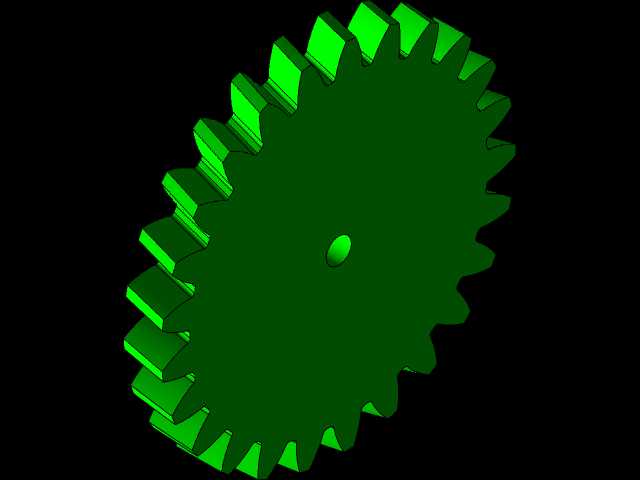

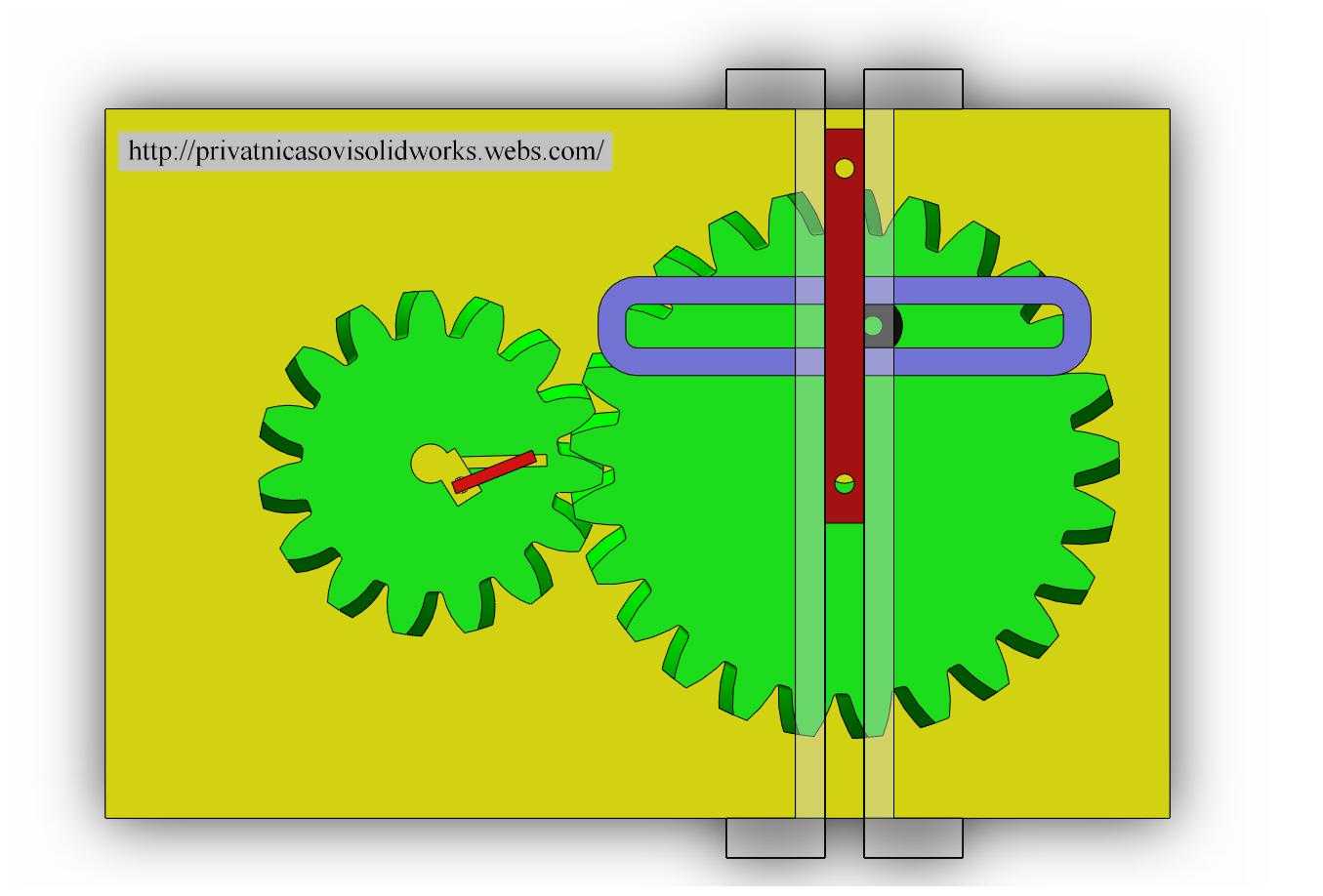

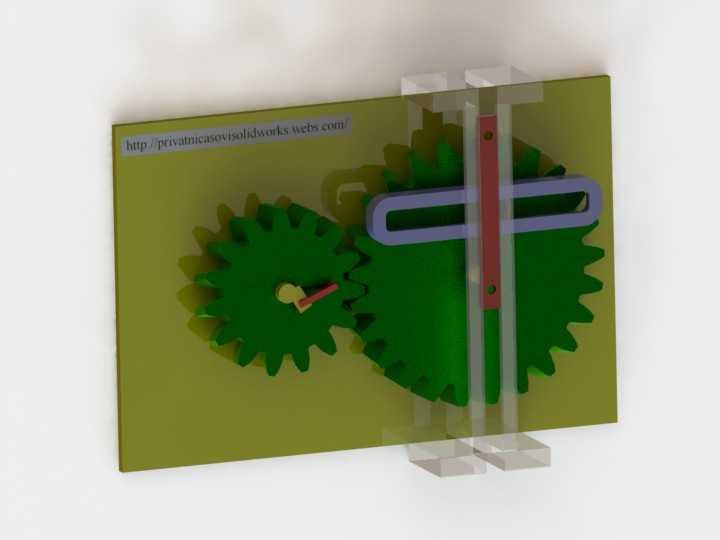

这套齿轮联动滑动换向传动机构,核心是通过两个啮合圆柱齿轮的定轴转动,配合偏心销与十字滑槽的配合,将连续旋转运动转换为垂直方向的往复直线滑动,在轻工送料、小型冲压设备的间歇进给工位、包装生产线的推料单元中都能见到这类结构的实际应用。从结构布局来看,两个齿轮的中心距严格按照模数与齿数计算的啮合间隙设定,大齿轮端面的偏心销直径与滑槽宽度采用H7/g6的间隙配合,保证滑动过程无卡滞同时控制传动间隙在0.02mm以内,避免往复运动出现空程误差。安装底板采用平整板式结构,四个角预留的安装孔位可直接固定在设备机架的安装平面上,垂直布置的滑动导杆与底板保持90度垂直度公差,导杆表面做硬化处理降低长期往复运动的磨损量。设计过程中优先考虑了传动的平稳性,两个齿轮采用相同模数保证啮合重合度大于1.2,偏心销的偏心距根据所需的滑动行程确定,可通过调整偏心距大小适配不同工况的行程需求,十字滑槽的长度预留了15%的超程余量,避免机构运动到极限位置时出现刚性碰撞。实际使用时,动力从其中一个齿轮的输入轴接入,两个齿轮反向同步转动,大齿轮上的偏心销在十字滑槽内滑动,带动滑槽连接的滑动板沿垂直导杆做上下往复运动,整套机构没有复杂的连杆结构,零件数量少,加工难度低,维护时仅需定期在齿轮啮合面、导杆与滑槽配合面添加润滑脂即可。机构的整体安装边界紧凑,横向尺寸由两个齿轮的外径决定,纵向尺寸由滑动行程与导杆长度决定,可直接嵌入小型自动化设备的内部安装空间,不需要额外预留过大的操作维护空间,适合在空间受限的工位上作为运动转换单元使用。传动过程中,齿轮的传动比固定,滑动行程与偏心距一一对应,运动规律可控,可通过改变输入转速调整往复滑动的频率,适配不同生产节拍的作业需求,相比气缸类直线驱动部件,这类纯机械传动的机构不需要额外配置气源管路,在无气源的作业场景下适配性更强,长期运行的稳定性也更高,不会出现气压波动导致的推力不足、行程不准问题。
