工业通风管路多仓式除尘过滤箱体结构

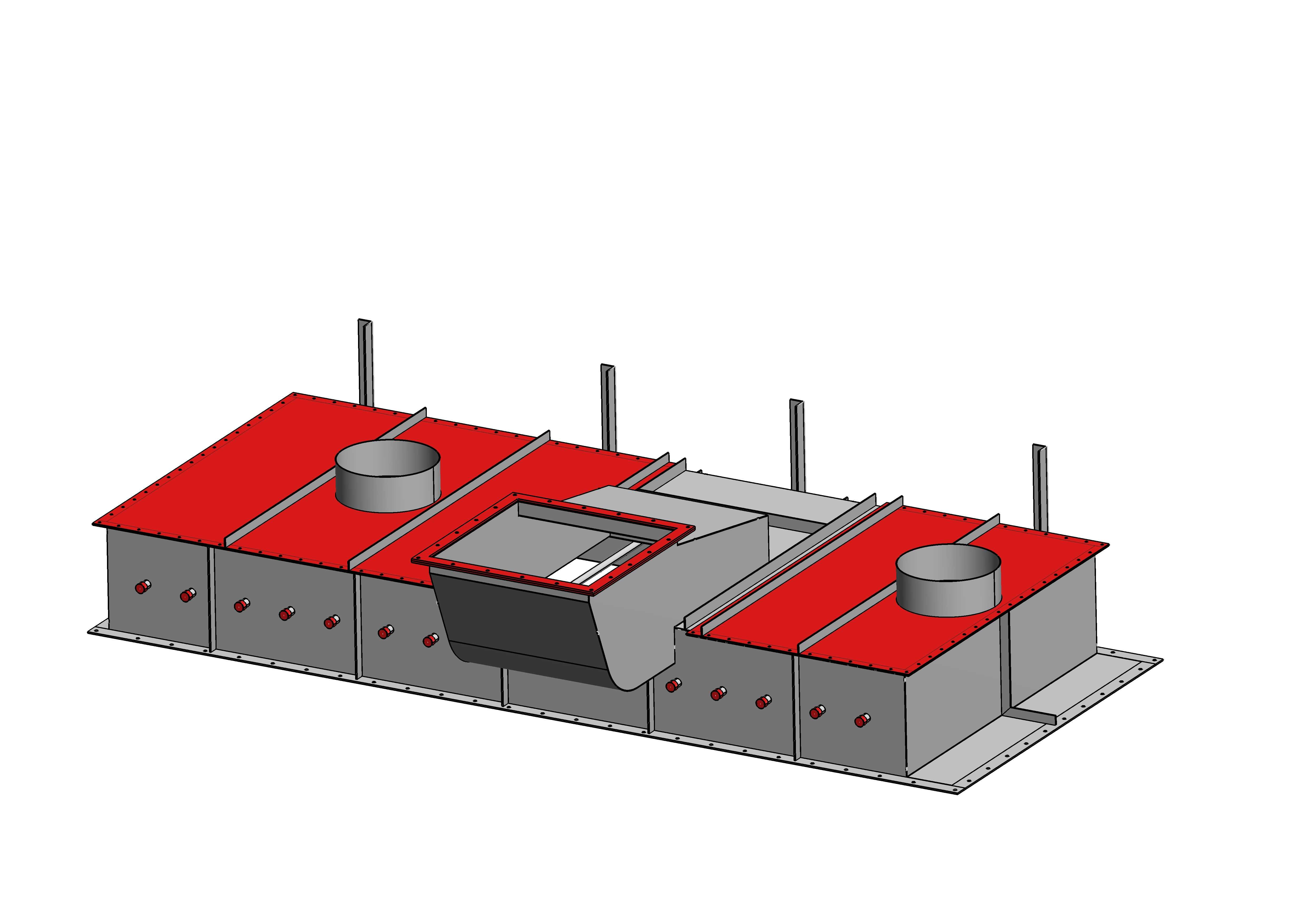

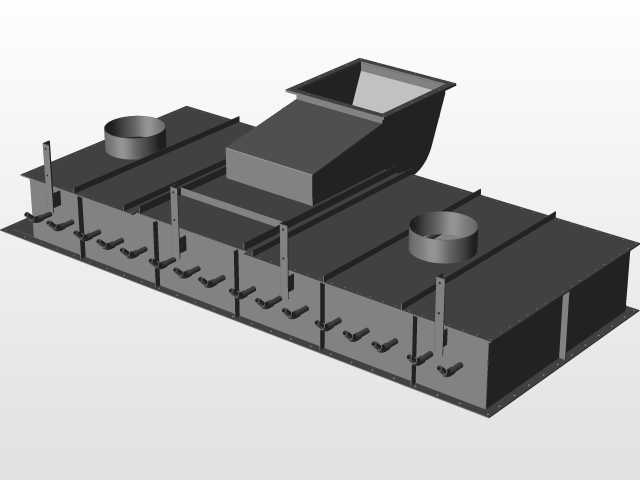

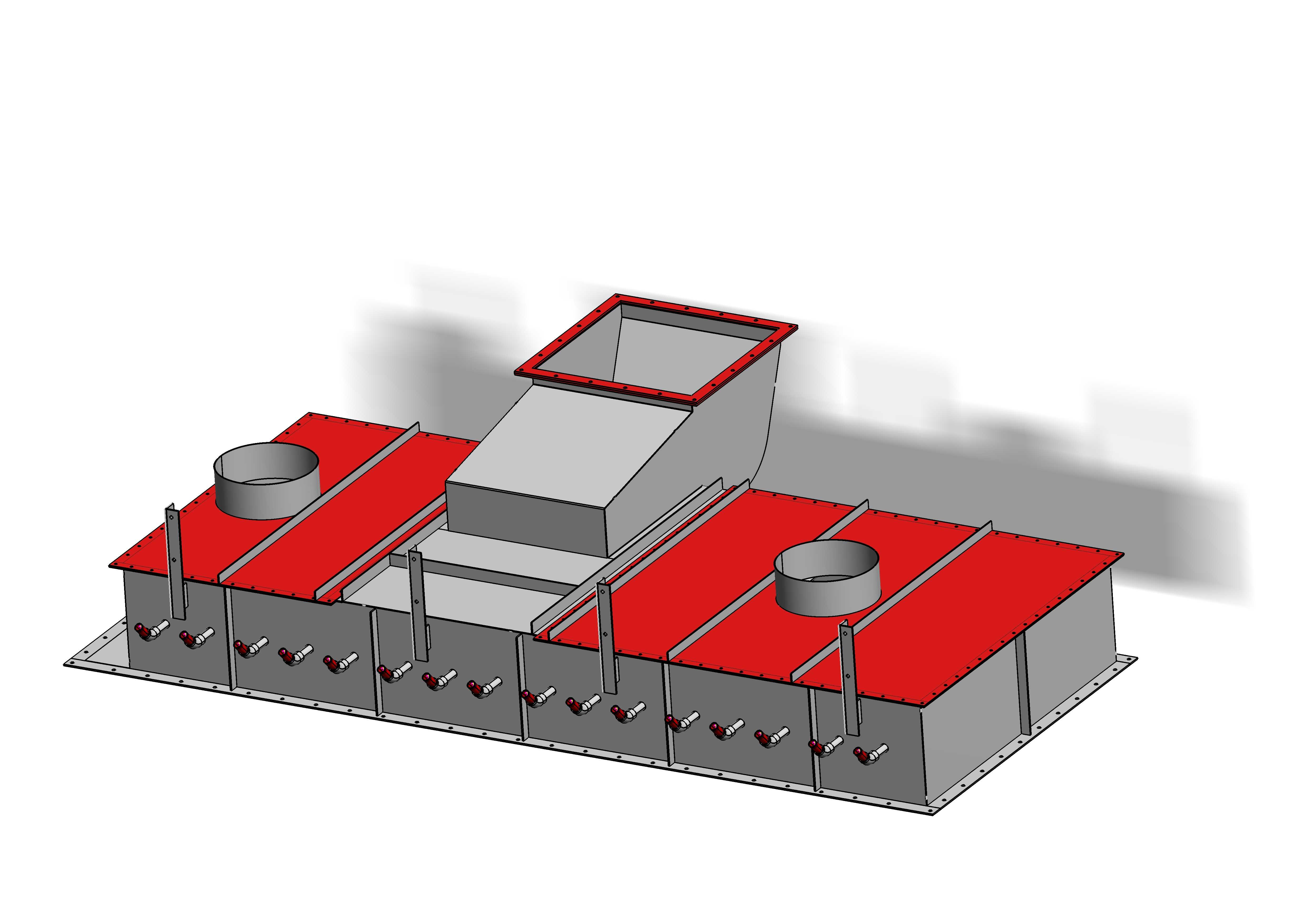

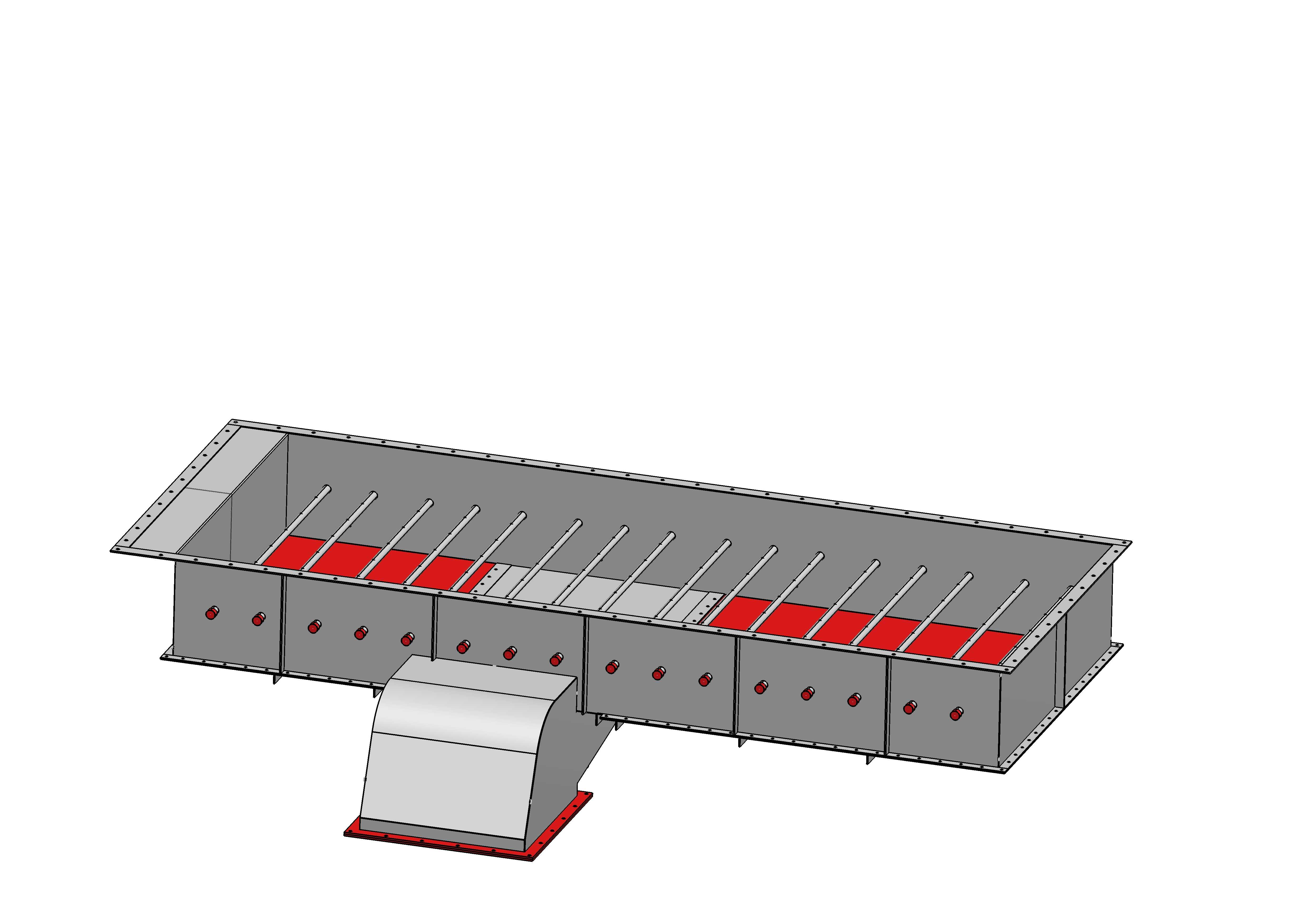

该结构为工业除尘系统的核心过滤分配箱体，主要应用于木工车间、金属打磨工位、粉体加工产线的含尘废气预处理环节，承担含尘气流均布、粗效过滤、风量分配的核心作用，可对接后续布袋除尘或滤筒除尘主机，降低主过滤单元的进气负荷，避免高浓度大颗粒粉尘直接冲刷滤材造成的过早损耗。从结构布局来看，整体采用分仓式模块化设计，主体为多段拼接的矩形仓体，仓体顶部设置两处圆形竖向排风接口，可直接对接车间上部的排风主管道，侧上方设置斜向扩口式进风口，大口径的渐扩结构能够降低进风风速，减少气流对仓内结构的冲刷，同时让大颗粒粉尘在重力作用下先行沉降到仓底。每个独立仓室的侧下方都设置了手动调节风阀，可根据不同工位的产尘量单独调节对应仓室的通风量，避免出现局部风量不足或气流短路的问题，风阀采用手柄式调节结构，阀板与仓壁之间做了密封贴合处理，关闭状态下漏风率控制在工程允许范围内。设计阶段优先考虑了现场安装的便捷性，仓体之间采用法兰边螺栓连接，法兰边预制了等距安装孔，现场拼接时无需二次打孔，底部设置的外翻法兰边可直接固定在混凝土基础或钢架支撑上，安装边界预留了足够的螺栓操作空间，不需要额外预留侧面检修通道即可完成底部固定。仓体顶部的红色盖板为快拆式结构，通过周边的压紧锁扣固定，日常维护时可直接打开盖板清理仓内沉降的积尘，不需要拆解整体管路。顶部的两个圆形接口尺寸匹配常规工业通风管的标准管径，斜向进风口的方形法兰可对接车间侧吸风罩的汇总管路，整体接口尺寸遵循通用通风管道的配套规范，不需要额外制作变径接头即可完成现场对接。结构建模时充分考虑了钣金加工的工艺性，所有仓板折弯处均预留了合理的折弯半径，避免加工时出现板材开裂问题，内部的加强筋布局沿气流方向设置，在保证仓体刚度的同时不会产生额外的风阻，仓体内部没有突兀的凸起结构，可减少积尘挂灰的死角，降低日常清理的工作量。
