1.5立方立式锥底空气储存筒仓结构

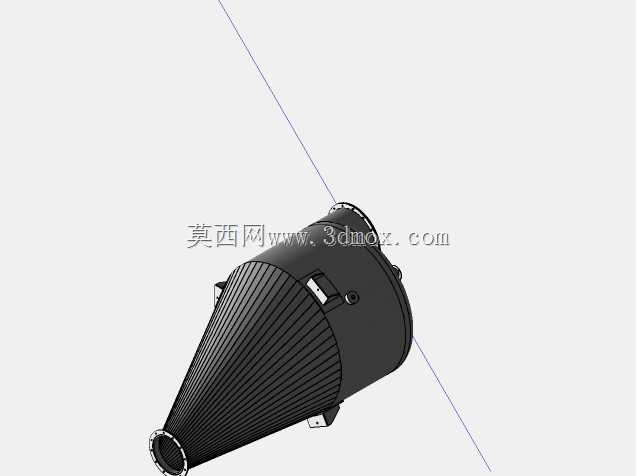

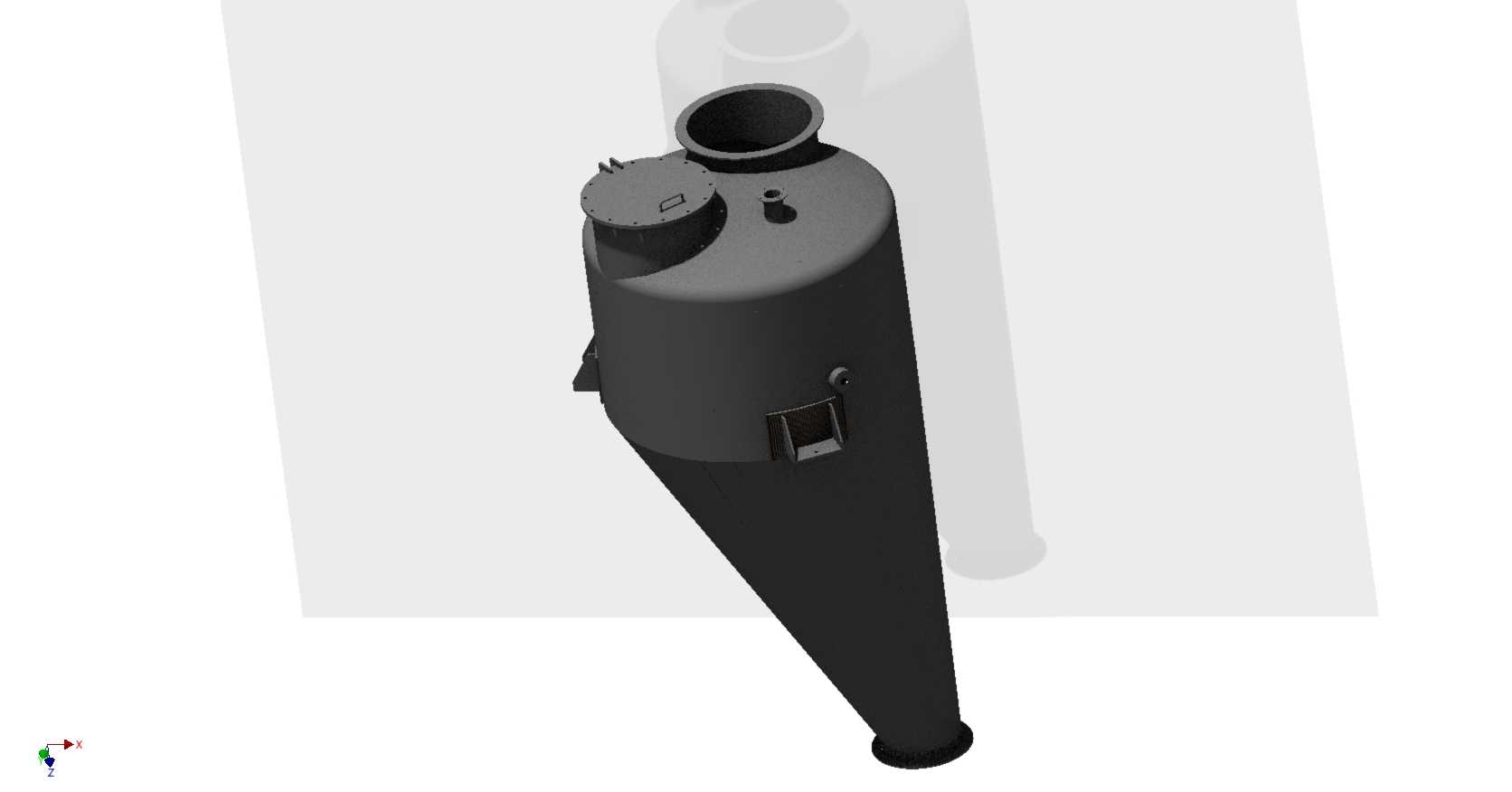

在粉体加工、气力输送以及车间压缩空气缓冲的工况场景里，这类锥底立式筒仓的应用覆盖范围极广，既可以作为正压输送系统的中间缓冲料仓暂存粉状物料，也可作为低压空气稳压容器平衡管网压力波动，避免末端用气设备出现压力骤降影响生产节拍。从结构设计逻辑来看，上直下锥的外形是经过多场景验证的成熟构型，上部圆柱段可以最大化利用垂直安装空间，在有限占地范围内实现1.5立方的有效容积，下部锥段的倾斜角度经过核算，不管是暂存含湿量较低的粉体物料，还是作为气液分离的沉降段，都能依靠重力让沉积的杂质、凝液顺着锥壁滑落到底部排出口，不会出现仓壁挂料、积料堵塞的问题。顶部的接口布局做了分区设计，大口径接口作为进气或者进料口，匹配常规的输送管道通径，旁侧的小口径接口分别对应人孔检修口、压力检测口、安全阀安装位，日常运维时不需要搭建额外的登高作业平台就能完成常规的仪表校准、密封检查操作，仓体侧面预留的爬梯和观察窗安装位，也方便运维人员定期查看仓内的物料堆积或者积污情况。安装边界上，这类立式仓的底部支撑采用裙座结构，只需要在安装现场做匹配的混凝土预埋基础，保证基础平面度误差控制在合理范围内，就能避免仓体充压或者满载后出现倾斜应力，仓体周边预留的检修空间不需要过大，侧面留出半米左右的操作空间就能满足日常阀门操作、检修的需求，上部的净空高度只需要比仓体总高高出管道安装的操作余量即可，不会对车间的层高提出过高要求。在做三维结构建模的时候，要重点关注锥段和直筒段的连接过渡位置，这个位置是应力集中的高发区，建模时要做圆滑的过渡圆角处理，避免焊接后出现应力开裂，同时各个接口的法兰密封面要保证和仓体轴线的垂直度，避免现场安装管道时出现强制对口导致密封面泄漏的问题，底部的排出口通径匹配常规的卸料阀或者排污阀尺寸，不需要额外做变径转接就能直接和下游设备对接，减少现场安装的配管工作量。
