PP材质防腐喷淋洗涤塔结构设计

这款立式罐体设备主要应用于表面处理、化工生产、电子制造等产生酸碱废气的作业场景，作为废气洗涤净化环节的核心承载构件，承担气液接触反应、腐蚀性介质暂存的功能。设备主体采用PP板材卷制焊接成型，内壁额外增设PVC涂层，主要是考虑到含铬类强氧化性废气及循环洗涤液会对纯PP材质产生溶胀腐蚀，双层材质结构能在控制设备整体重量的前提下，提升罐体耐强腐蚀介质的使用寿命，降低长期运维的材质损耗风险。

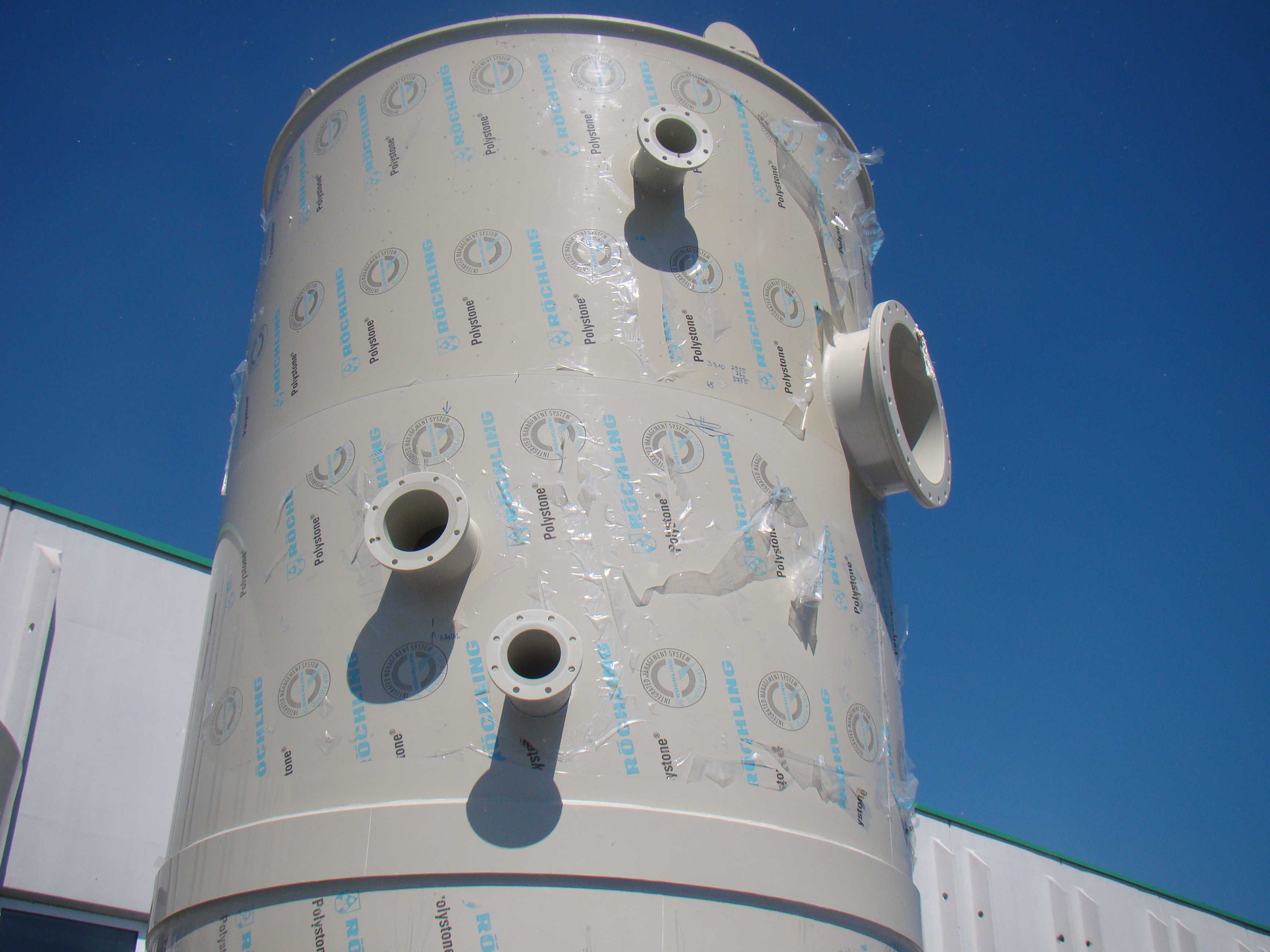

从结构设计逻辑来看，罐体采用立式直筒形态，上下端配置标准椭圆封头，整体重心沿竖直轴线分布，降低安装后的基础承重要求，现场安装时仅需做水平基础找平即可，无需额外设计侧向支撑结构。筒壁上分布的多组法兰接口，分别对应废气进气口、净化气排气口、循环液喷淋入口、检修人孔、液位检测口、药剂添加口等不同功能，所有接口均采用凸缘法兰结构，法兰与筒壁连接位置做了加厚焊接补强，避免长期运行过程中接口位置受管道应力、介质腐蚀出现渗漏问题。不同口径的法兰对应不同的管路连接需求，大口径接口对应主气路，小口径接口对应液路、检测仪表安装，接口的高度排布结合内部喷淋层、填料层的位置设定，保证进气能在罐体内完成足够时长的气液接触，避免出现气流短路的问题。

设计过程中需要重点控制筒壁的厚度公差，卷制环节要保证筒体圆度误差控制在合理范围，避免后续法兰装配出现密封面错位。所有焊接位置都要做坡口处理，焊缝做连续气密性检测，防止腐蚀性介质从焊缝位置渗漏。罐体外部的保护膜是出厂时的防护层，现场安装完成后需要全部撕除，避免长期暴晒后膜材残留粘附在筒壁表面，影响后续外观检查和运维检测。安装边界方面，罐体周边需要预留至少800mm的检修通道，顶部排气口连接的风管需要做独立支撑，避免管道重量直接压在罐体法兰上，底部需要设置废液排放接口，连接至厂区的废水处理管路，设备运行时要保证内部液位始终处于安全区间，避免循环液进入气路管道。
