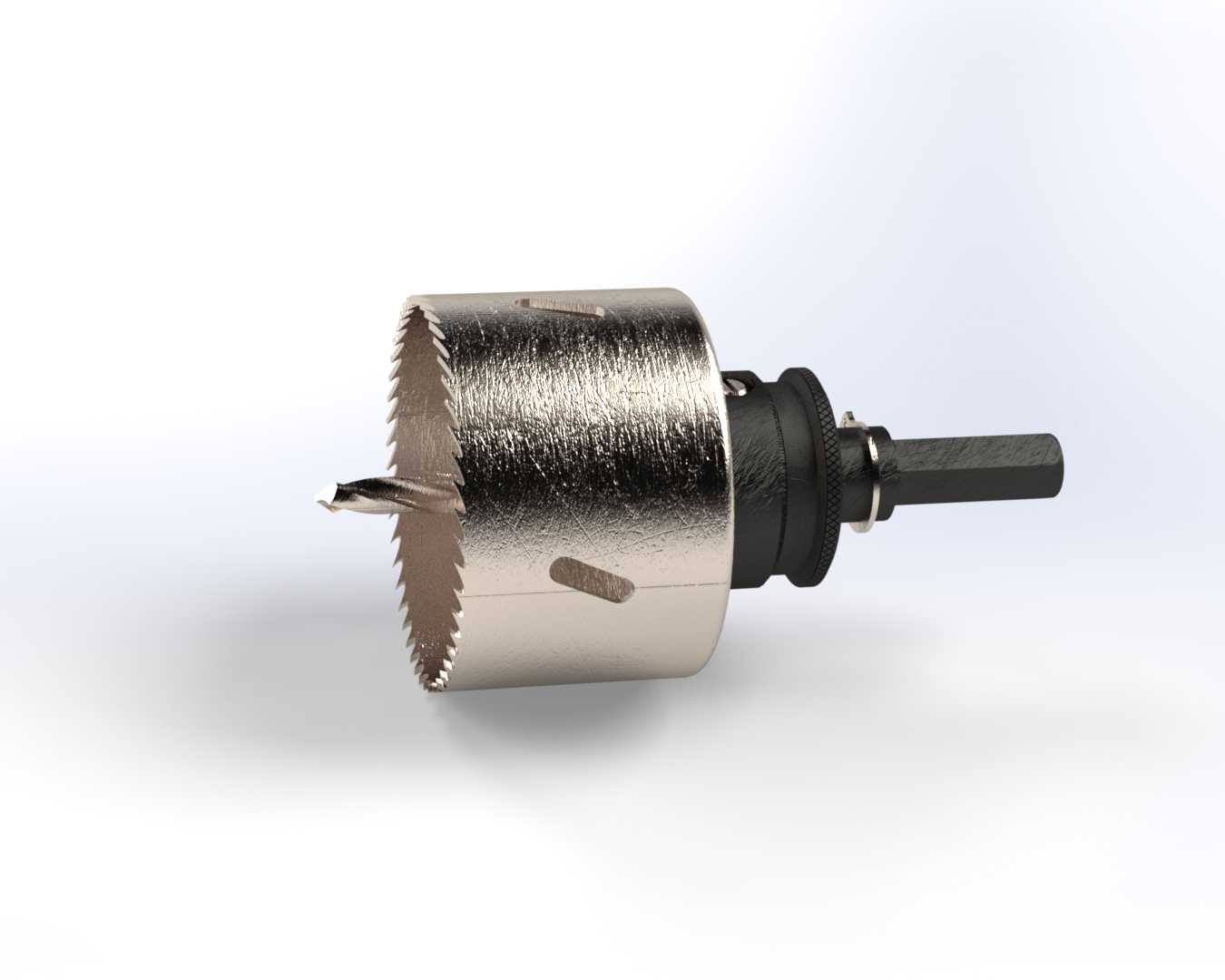

带6mm定心钻头的金属开孔钻具结构

这款带6mm定心钻头的开孔钻具，主要适配手持电钻、台钻等常规钻孔设备，多用于薄金属板材、塑料板材、复合装饰板材的大直径圆孔加工作业，在装修管线布设、设备箱体开孔、五金件改制等现场作业场景中应用十分广泛。从结构设计来看，钻具主体采用分体式装配思路，前端带锯齿的切削套筒为核心工作部件，筒壁均匀开设排屑缺口，钻孔过程中产生的切屑可顺着缺口及时排出，避免切屑堆积在切削区域造成卡滞、烧刀等问题，锯齿采用高频淬火处理，刃口硬度适配常见的低碳钢、铝合金、PVC、亚克力等材质的切削需求，能保证连续开孔作业的刃口耐用度。套筒中心预装的6mm定心钻头是保证开孔精度的核心结构，作业时先通过定心钻头在待加工面钻出定位小孔，固定整个钻具的旋转中心，避免切削套筒接触工件时出现滑移跑偏的问题，能有效降低开孔的位置度误差，保证成孔边缘圆整无崩缺。钻具尾部采用标准六角传动柄，可直接适配常规钻夹头的装夹范围，装夹后传动扭矩可靠，不会出现打滑空转的情况，柄部与切削套筒之间设置了限位锁紧结构，可根据实际作业需求调整定心钻头的伸出长度，适配不同厚度板材的开孔作业，同时也方便后期更换磨损的定心钻头，无需整体报废钻具，降低使用成本。从安装边界来看，切削套筒的外径为常规开孔规格，作业时需要预留的操作空间略大于套筒外径，保证钻具旋转过程中不会与周边结构产生干涉，定心钻头的伸出量需根据板材厚度调整，一般超出套筒刃口3-5mm即可，既保证定位可靠，也避免钻头伸出过长造成的行程浪费。在实际建模过程中，需要重点还原锯齿的刃口角度、排屑槽的开设位置、锁紧结构的配合公差，以及六角柄的尺寸精度，保证模型导入装配环境后可直接模拟钻具与钻夹头的装夹状态，也可用于钻孔作业的运动仿真，验证开孔过程中的排屑路径与干涉情况，为工具选型、作业工艺编制提供直观的三维参考。这类开孔钻具相比普通麻花钻，在大直径薄板开孔作业中效率更高，成孔质量更好，不需要多步扩孔作业，一次走刀即可完成成型加工，是现场安装、五金维修、钣金加工领域常用的切削工具。
