游戏科幻风格格拉纳德装置结构设计

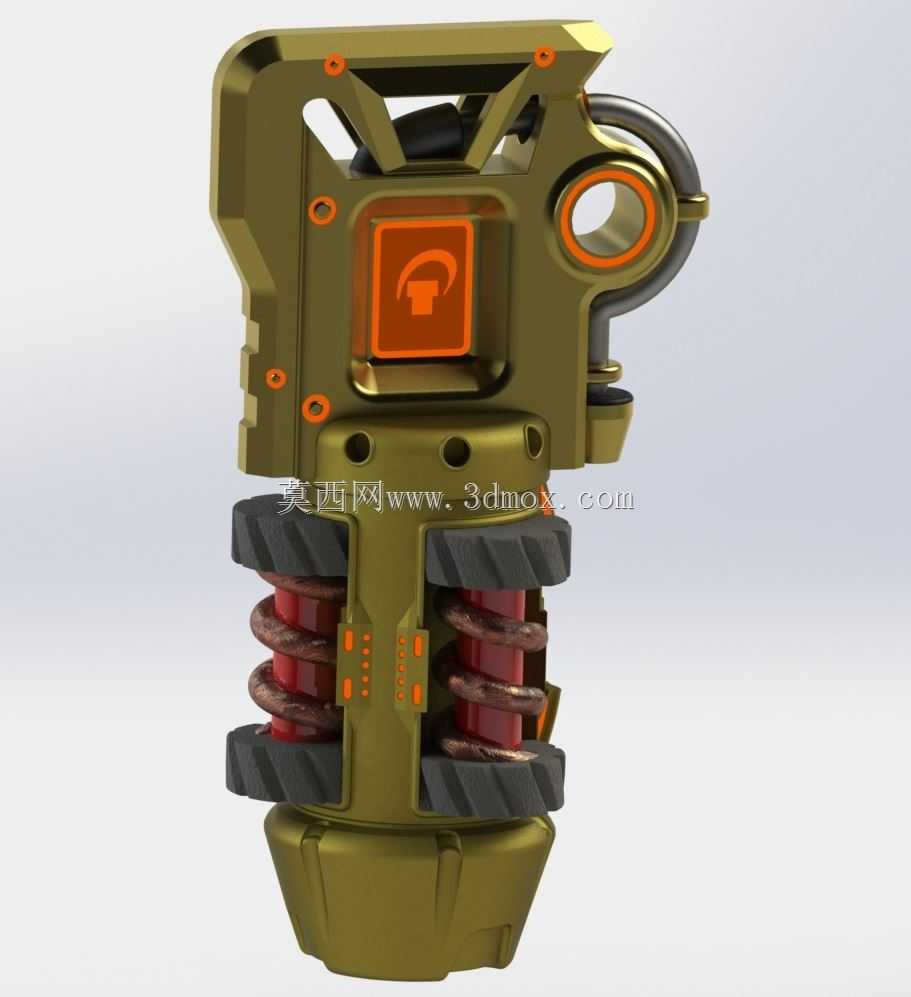

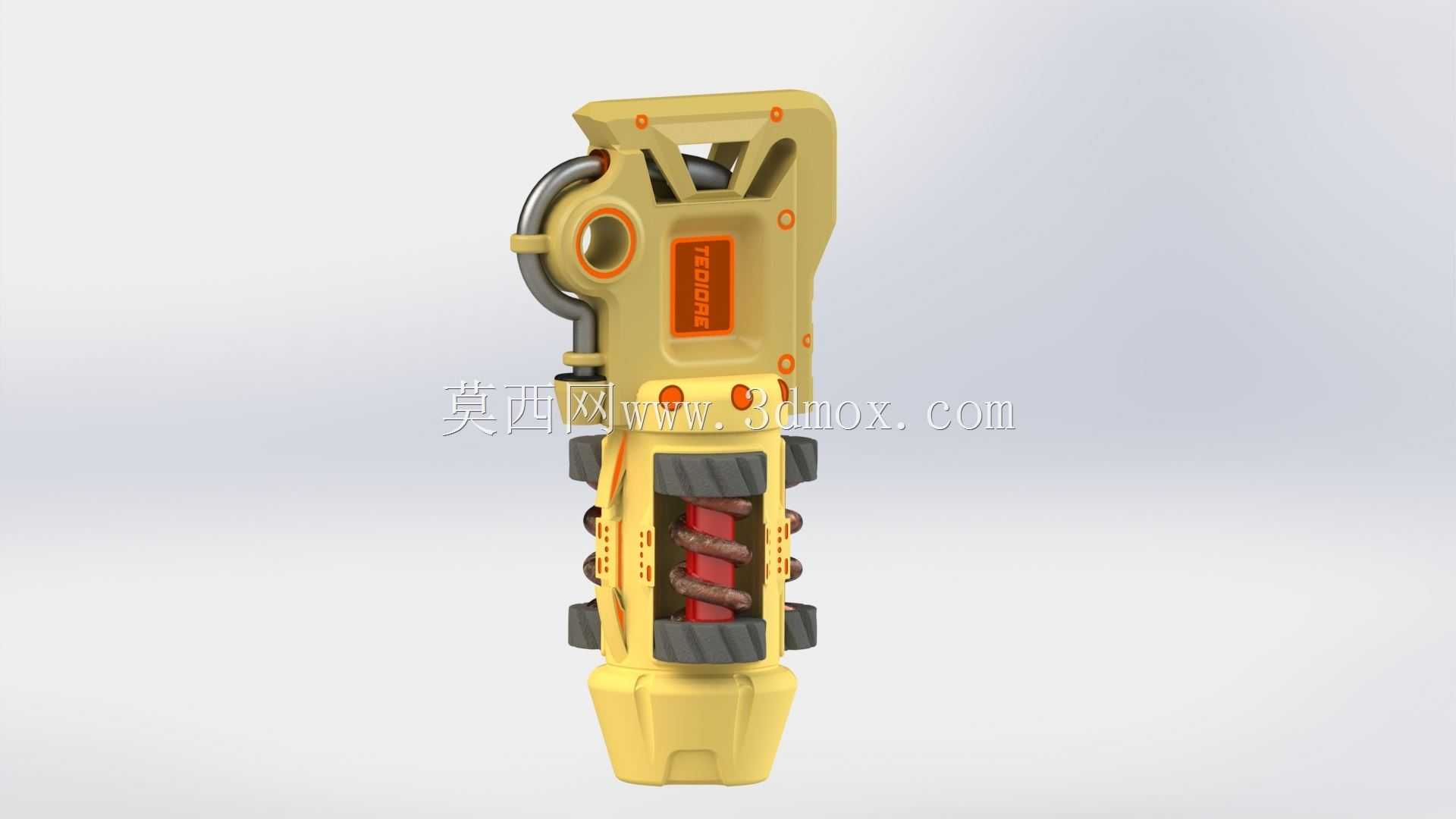

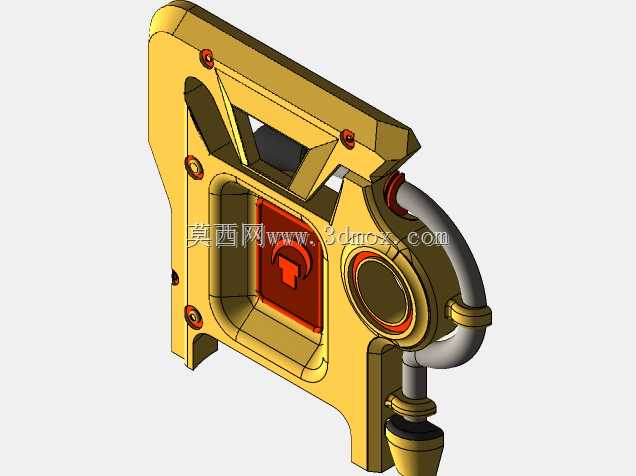

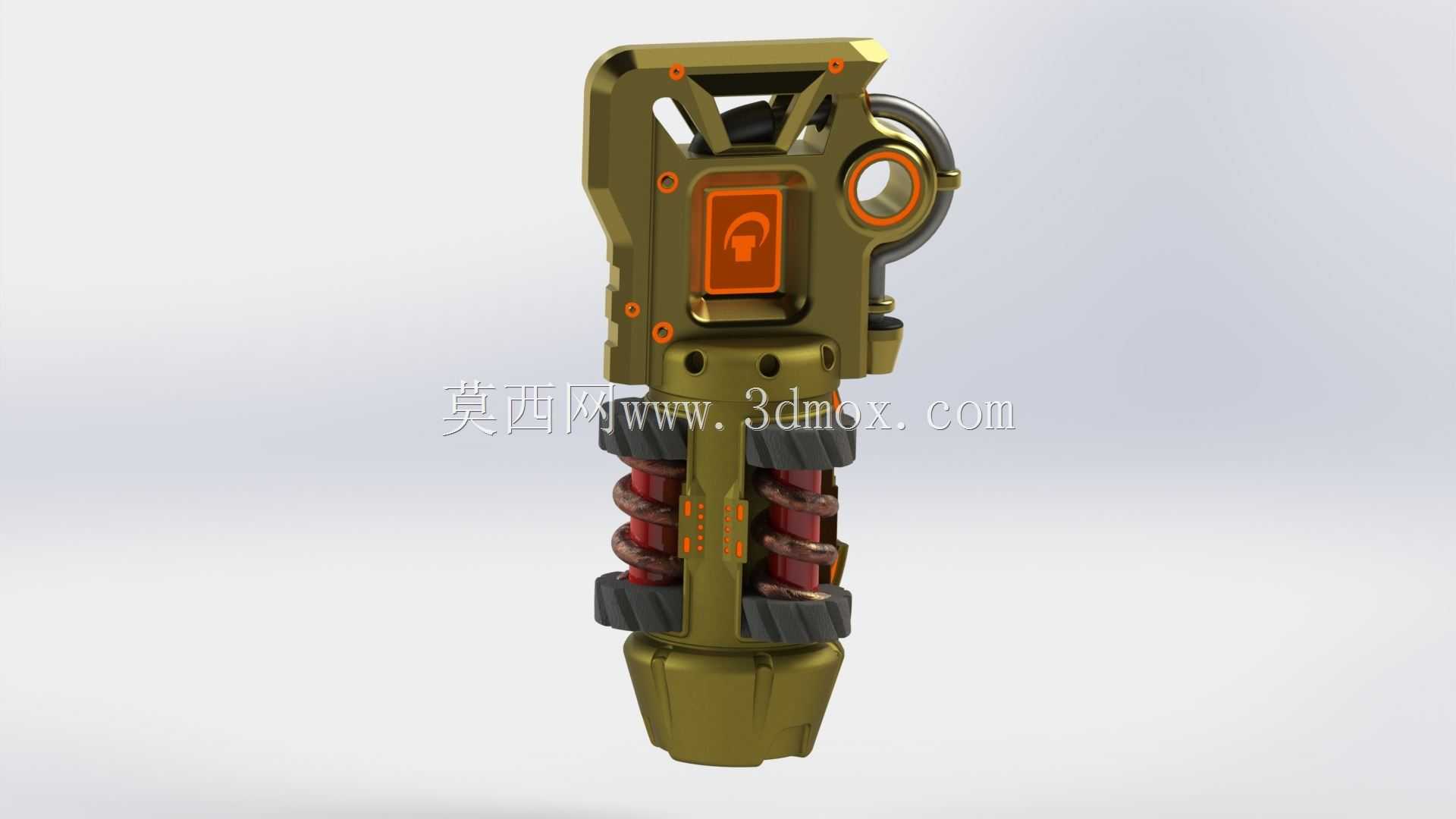

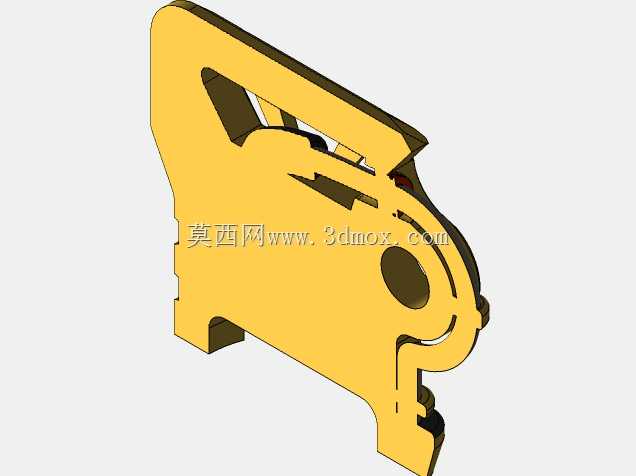

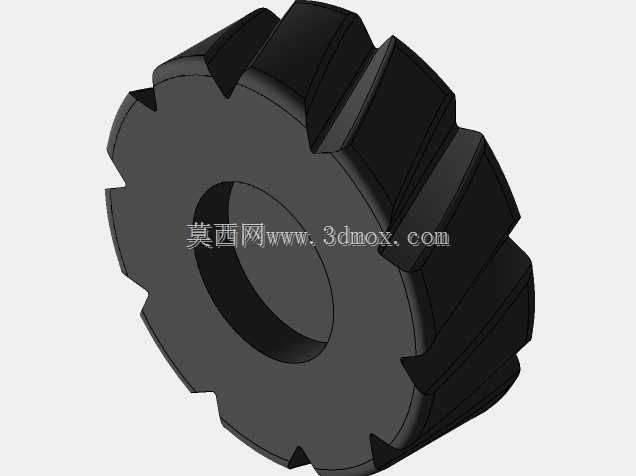

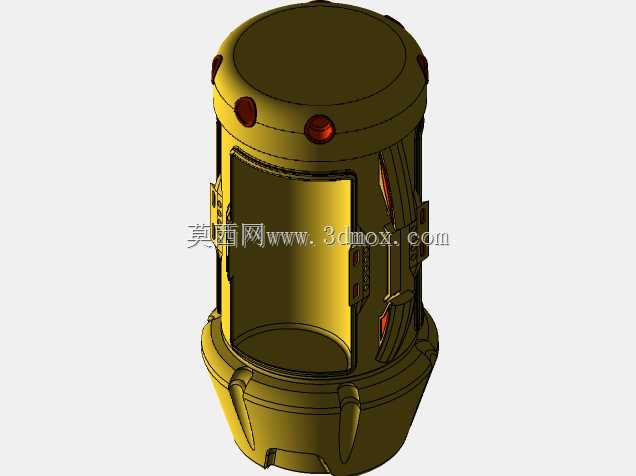

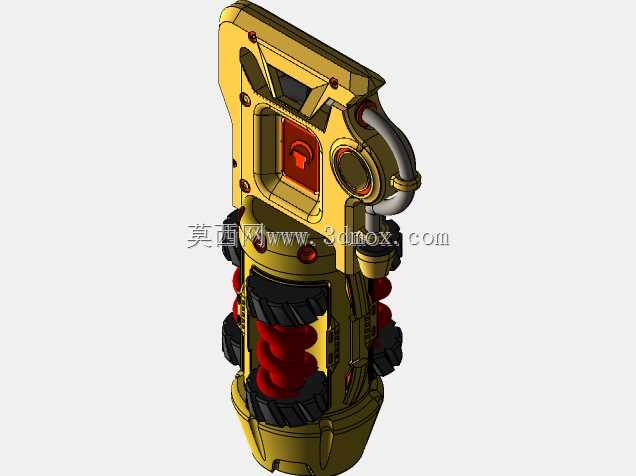

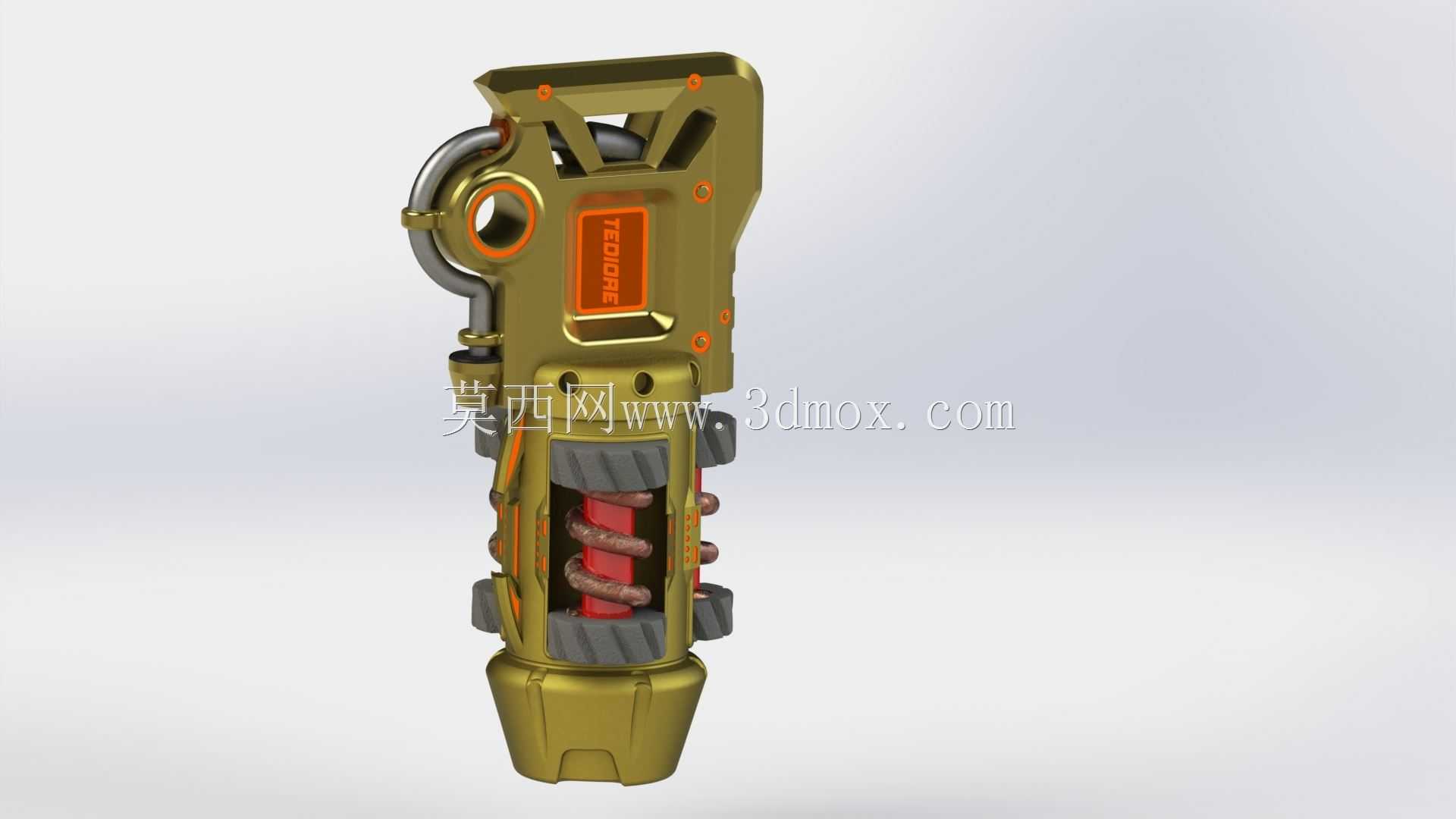

这款科幻风格的装置结构，最初的设计出发点是服务于近未来题材游戏内的可交互道具场景，适配第一人称视角下的手持操作逻辑，同时兼顾近距离展示时的细节辨识度，避免低模带来的穿模与质感缺失问题。从结构布局来看，整体采用上下分段式设计，上部的握持挂接区域做了圆弧过渡处理，预留的挂环结构可适配角色腰挂、背挂的挂载需求，挂环内径做了12mm的通行空间，能够兼容常规战术挂扣的穿过尺寸，不会出现挂载干涉的问题。中部的缓冲储能区域采用对称式双组弹簧布局，弹簧外侧设置了锯齿状的限位防护圈，既可以在视觉上强化机械硬核感，也能在结构逻辑上对弹簧形成侧向防护，避免外力挤压导致弹簧形变错位，防护圈的齿形角度做了15度的倾斜处理，在磕碰时能够引导外力沿齿面滑开，降低正面冲击对内部结构的损伤。上部主体外壳采用一体化铣削成型的结构逻辑，表面的橙色标识区域做了下沉0.8mm的凹槽设计，既可以做异色填充处理提升视觉识别度，也能在实际手板制作时预留丝印或嵌件的安装空间，外壳上分布的六个圆形固定孔位采用等距排布，孔位深度贯穿外壳壁厚，对应内部的骨架连接柱，装配时可以通过内六角螺丝完成上下壳体的锁紧固定，拆装维护时不需要额外拆解其他附属结构。下部的输出端采用锥台收窄结构，锥面做了三条均分的加强筋凸起，既可以提升端部的结构强度，也能在视觉上形成向下的力量引导感，锥台底部的端面做了平面处理，可直立放置在平面台面上，不需要额外的支撑支架就能完成静置展示。从安装边界来看，装置整体最大外径控制在68mm，总高度控制在125mm，握持区域的最小直径为32mm，符合成年人单手握持的人体工学尺寸，长时间握持不会出现硌手的问题。设计过程中特意规避了尖锐的外露棱角，所有边角都做了R2以上的圆角处理，既符合实际工业产品的安全设计规范，也能在渲染时避免出现尖锐边角的黑边噪点问题。内部的结构预留了10mm直径的中空走线通道，可以根据后续的功能迭代需求，加装发光模块、触发音效模块，拓展实体手板的交互功能，不需要对原有外壳结构做破坏性修改。对称式的结构布局也降低了模具开模的复杂度，如果后续需要做批量实体生产，上下壳体都可以采用两板模结构完成注塑，侧向的挂环结构采用单独滑块抽芯即可成型，不会出现倒扣无法脱模的问题。表面的肌理处理上，主体金属区域做了哑光军绿色的阳极氧化质感模拟，橙色标识区域做了亮面烤漆效果，弹簧部分做了烤红的做旧处理，不同材质的质感区分明确，在不同光照角度下都能呈现出清晰的结构层次，不会出现材质糊成一片的问题。
