手动式中厚板材卷制辊压设备结构

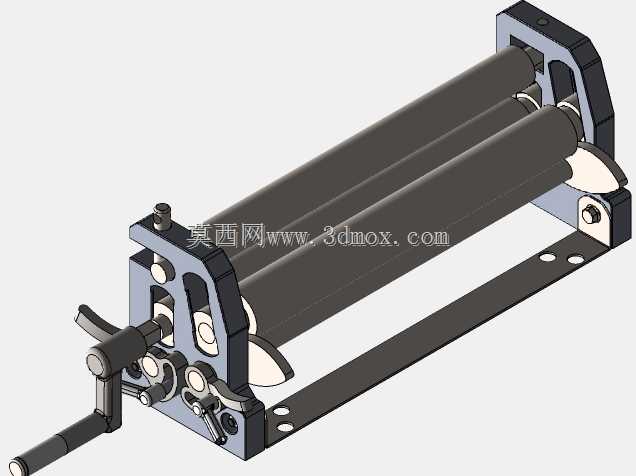

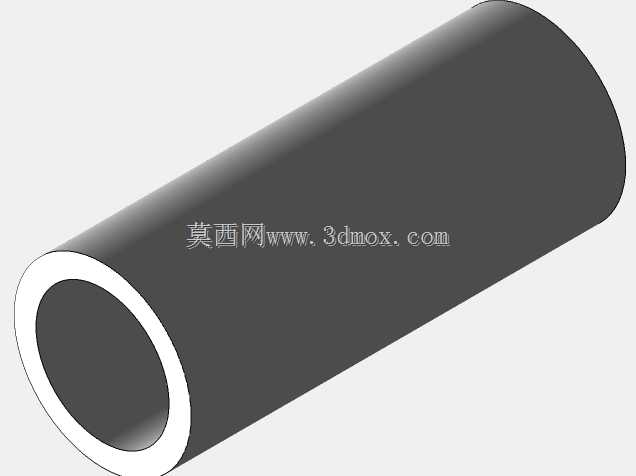

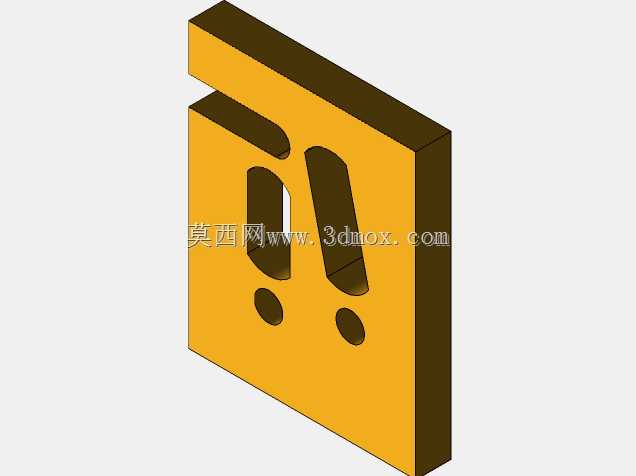

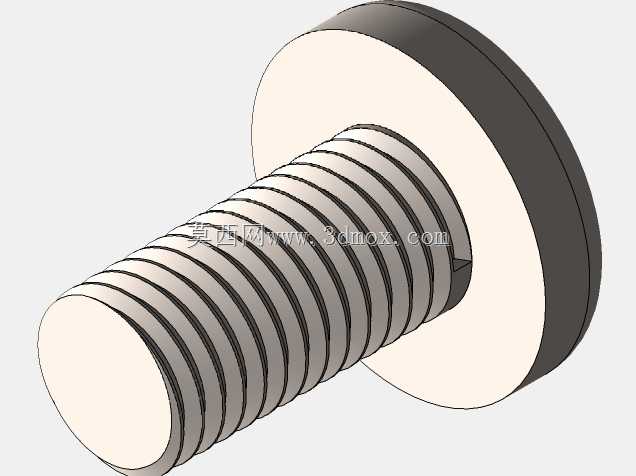

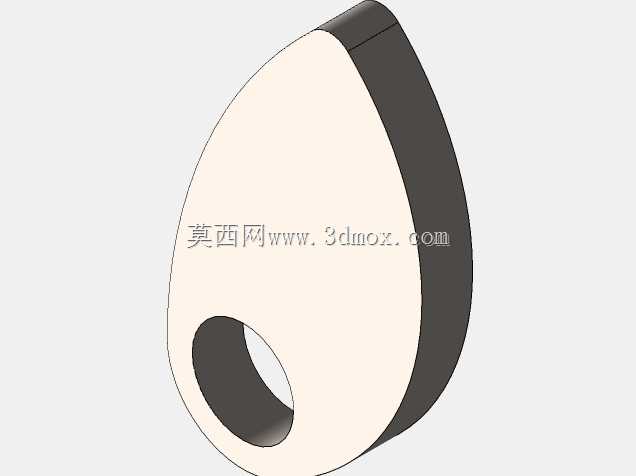

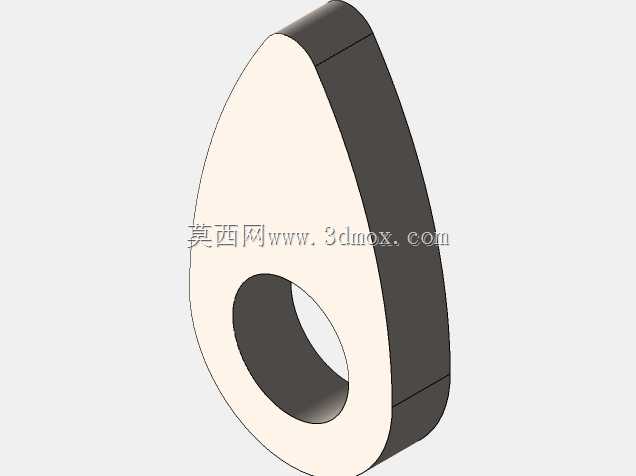

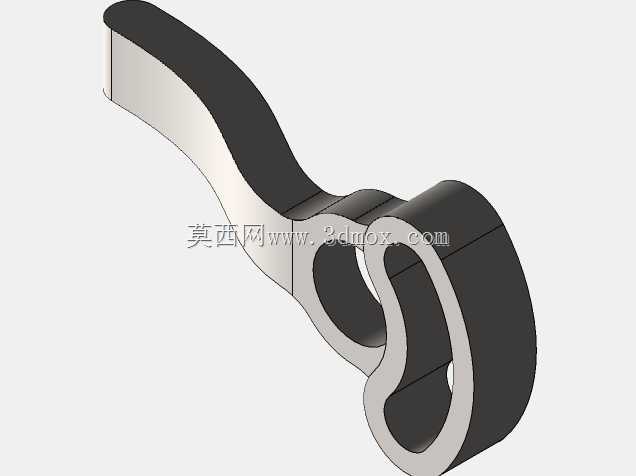

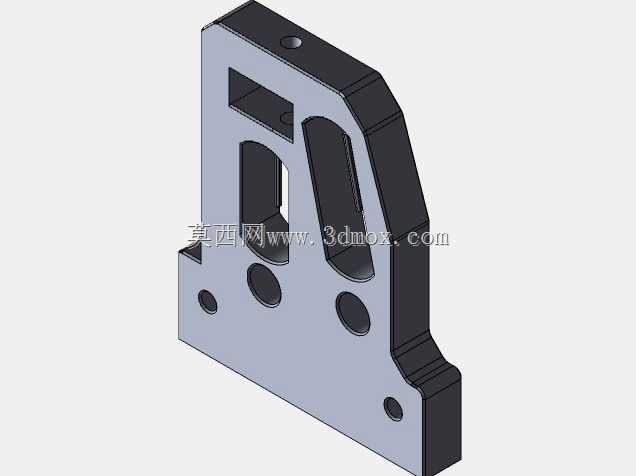

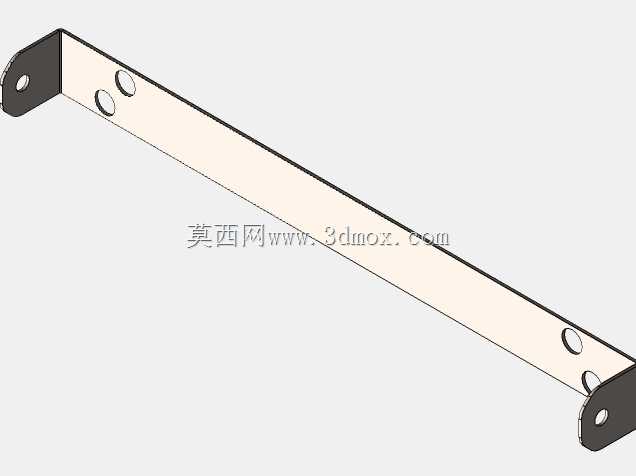

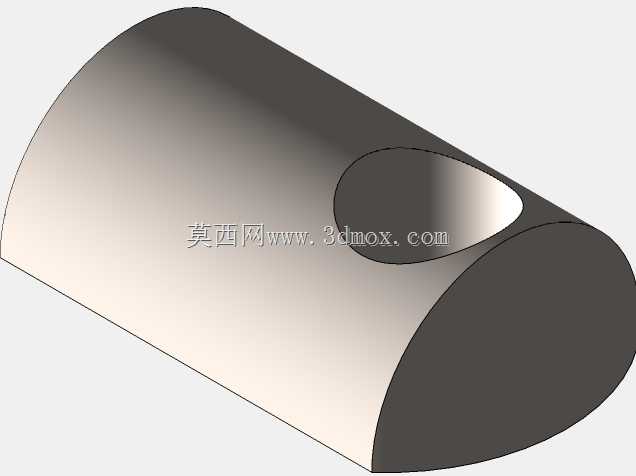

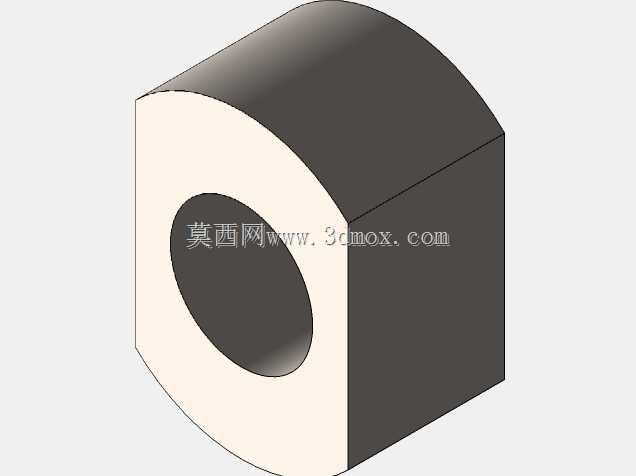

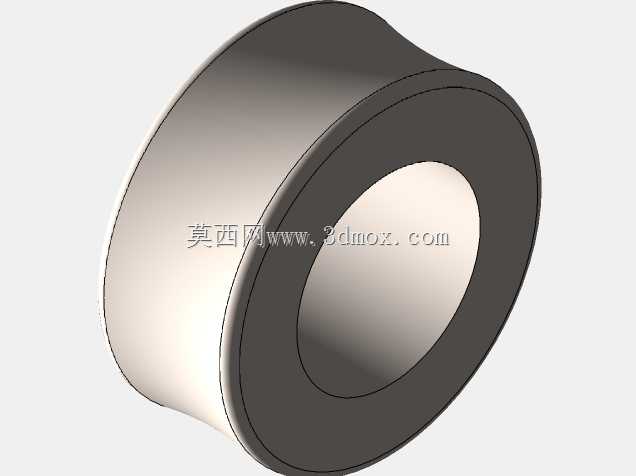

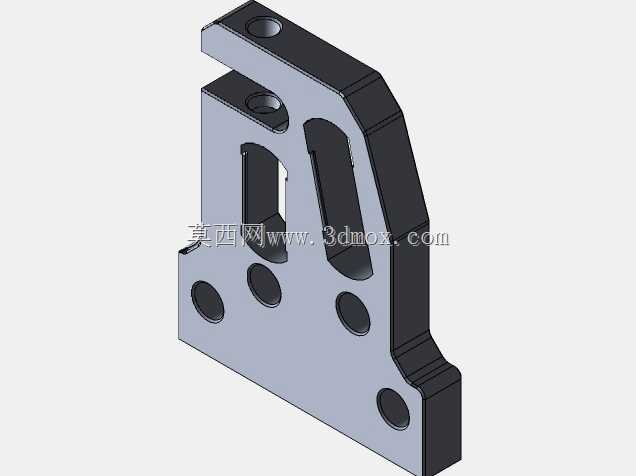

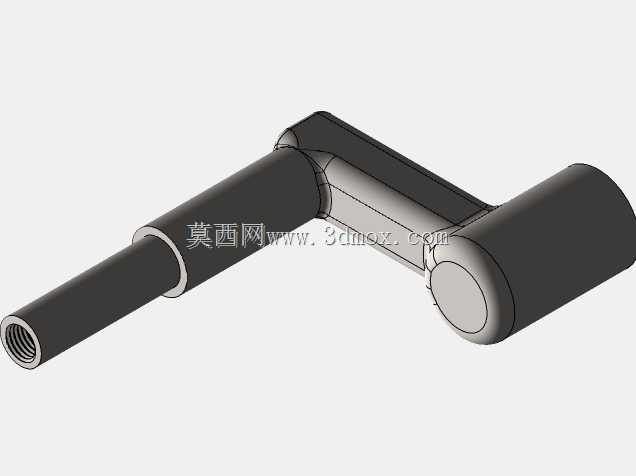

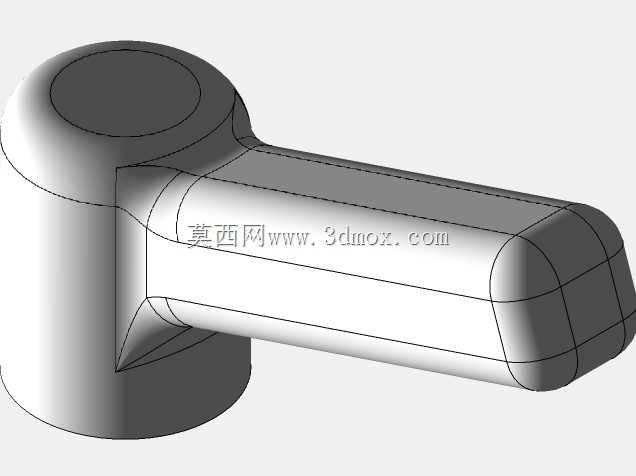

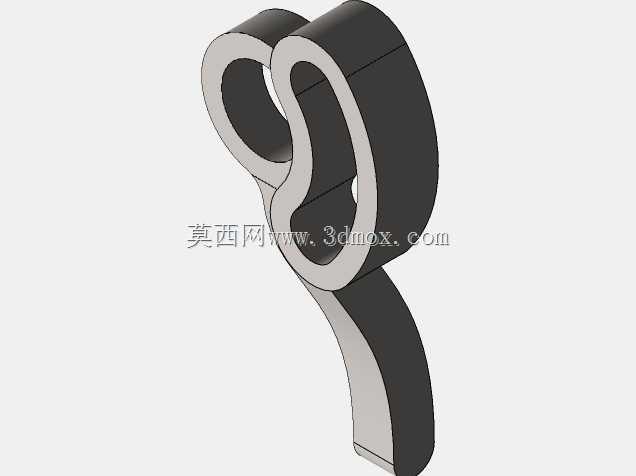

这款辊压设备主要面向小型金属加工场景，适配厚度区间在常规中厚板范围内的金属板材卷制、校平作业，常见于五金加工门店、小型钣金作坊、设备维修班组的现场作业环节，可完成小批量圆弧工件卷制、板材局部校平、窄板预弯等工序，无需配套复杂动力源，手动操作即可完成进给与压下调节，对作业场地的供电、空间要求极低。从结构设计逻辑来看，设备采用双侧立式墙板作为核心承载基体，墙板上开设多组轴孔用于安装工作辊与调节机构，三根平行布置的工作辊呈品字形排布，下侧两根辊为固定支撑辊，上辊通过偏心调节机构实现压下量调整，侧方的手轮组件通过齿轮啮合传动连接下辊轴端，摇动手轮即可带动板材在辊缝间进给，配合压下量的逐步调整，就能将平直板材卷制成不同曲率的弧形或筒形工件。安装边界方面，设备整体采用卧式长条形布局，底部的安装底板预留多组螺栓固定孔，可直接固定在常规钳工工作台或型钢焊接支架上，整体宽度适配单人操作的作业空间，进料侧无需预留过长的辅助送料空间，出料侧可根据加工工件的曲率半径预留对应周转空间即可，无需额外配套复杂的送料、接料辅助装置。功能特性上，设备的调节机构设置了直观的压下量指示结构，操作人员可根据板材厚度、目标卷制曲率逐步调整上辊压下量，避免单次压下量过大造成板材开裂或辊轴变形；辊轴采用调质处理的合金钢材质，表面做硬化处理，长期与金属板材摩擦也不易出现凹陷、磨损，保证卷制工件的表面平整度；墙板与底板之间采用螺栓紧固加定位销的连接方式，长期承受辊压载荷也不会出现墙板错位、辊轴平行度超差的问题。在实际作业中，这款设备可替代大型卷板机完成小尺寸、小批量的中厚板卷制作业，尤其适合维修现场的临时加工需求，无需吊装大型设备即可完成工件加工，作业灵活性远高于大型动力驱动的轧制设备；结构上没有复杂的电控、液压组件，日常维护仅需定期给齿轮啮合处、辊轴轴承加注润滑脂即可，故障点极少，对操作人员的技能要求也较低，经过简单讲解即可掌握压下量调节与进给操作的技巧，可快速完成常规板材的卷制、校平作业。设计时充分考虑了手动操作的施力特性，手轮的力臂长度经过匹配计算，摇动手轮的作用力处于成年人正常施力区间，即便卷制上限厚度的板材，也无需额外加接延长力臂，单人即可独立完成全流程操作。
