UCP212立式带座外球面轴承结构

做输送线、小型传动设备轴系设计的工程师，对UCP系列立式带座轴承肯定不陌生，这次建模的UCP212款，就是针对60mm轴径的重载传动场景做的结构还原。日常做设备选型的时候，这类带座轴承最省事儿的地方，就是不用自己额外设计轴承安装座的复杂结构，铸造座体本身已经把轴承的定位、承载、安装基准都整合好了，拿来就能匹配轴系做布局，能省不少结构设计的重复工作量。

从实际应用场景看，这款轴承座常用在中小型皮带输送机的辊筒两端支撑、小型农机的传动转轴固定、普通工业风机的叶轮轴支撑，还有一些轻工生产线的动力传递轴系上，它的承载特性偏向中等径向载荷，能承受少量的轴向窜动，适配转速不算特别高但运行工况有轻微振动的传动场景，比普通的深沟球轴承安装容错率高很多。

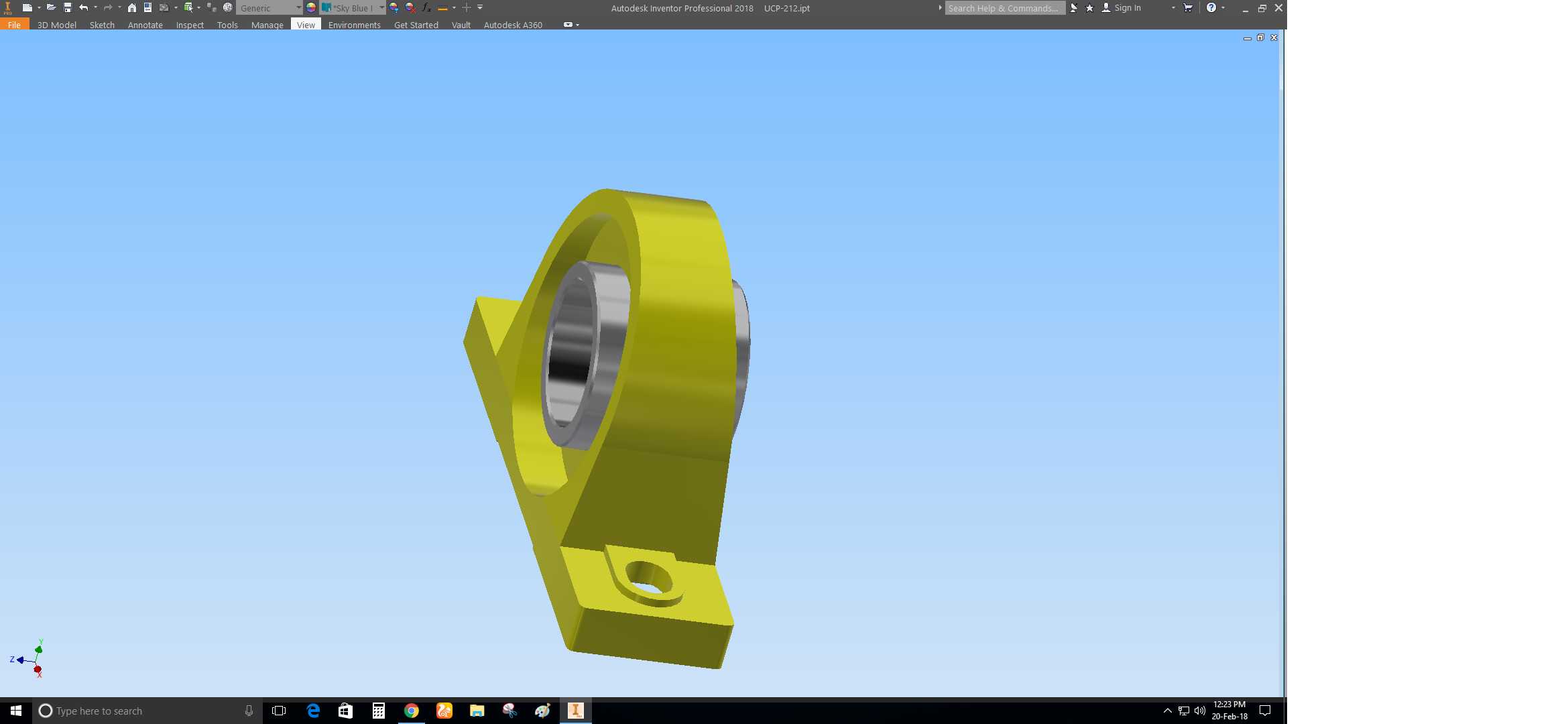

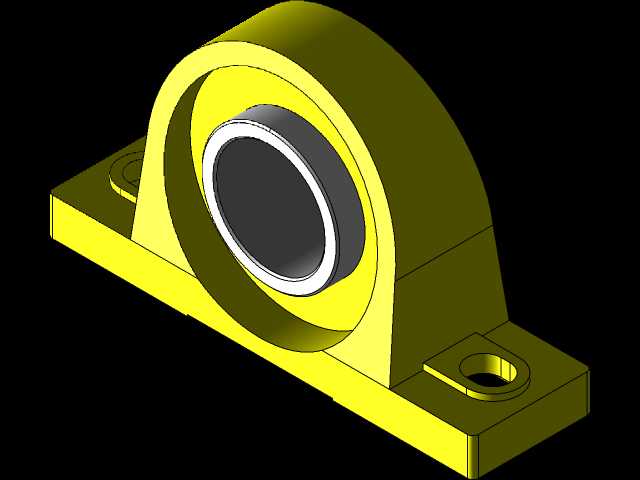

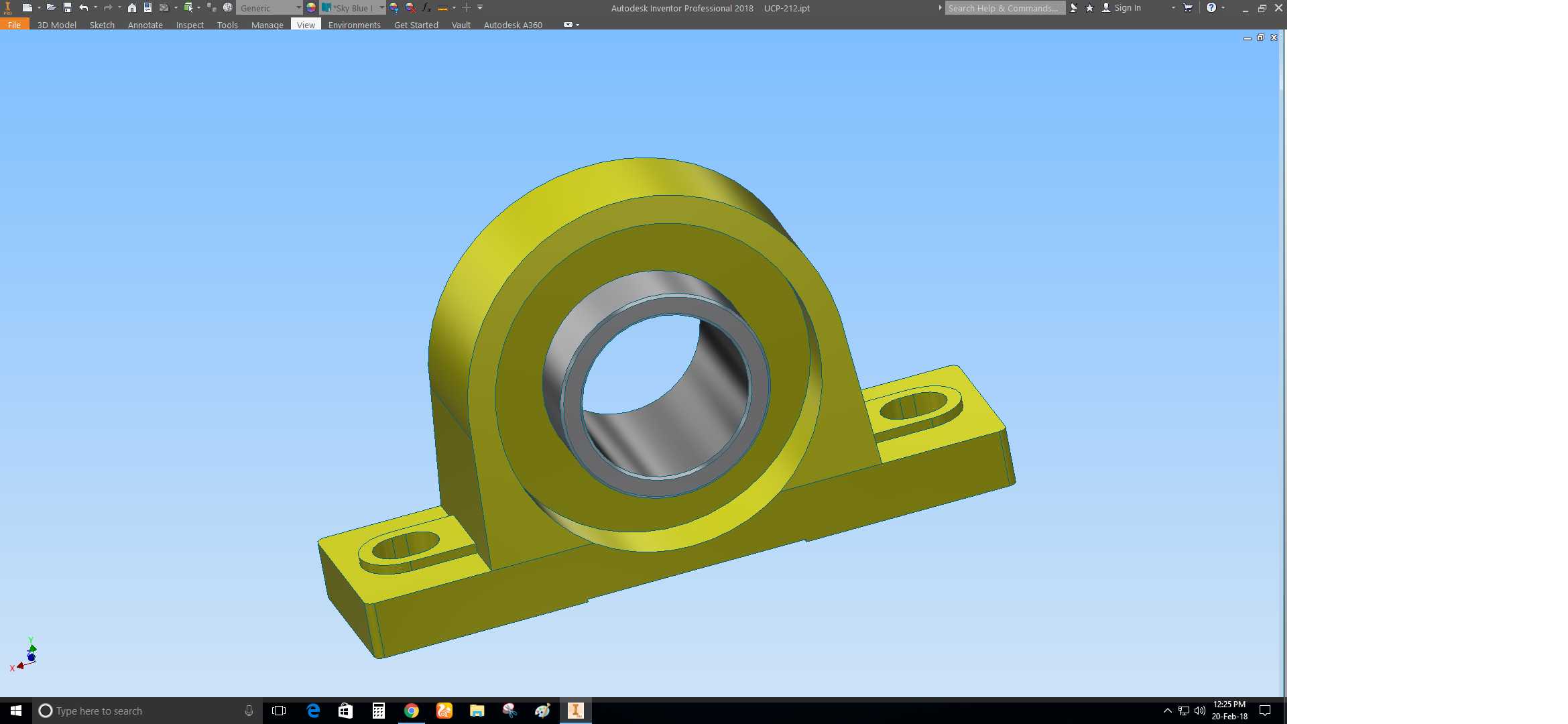

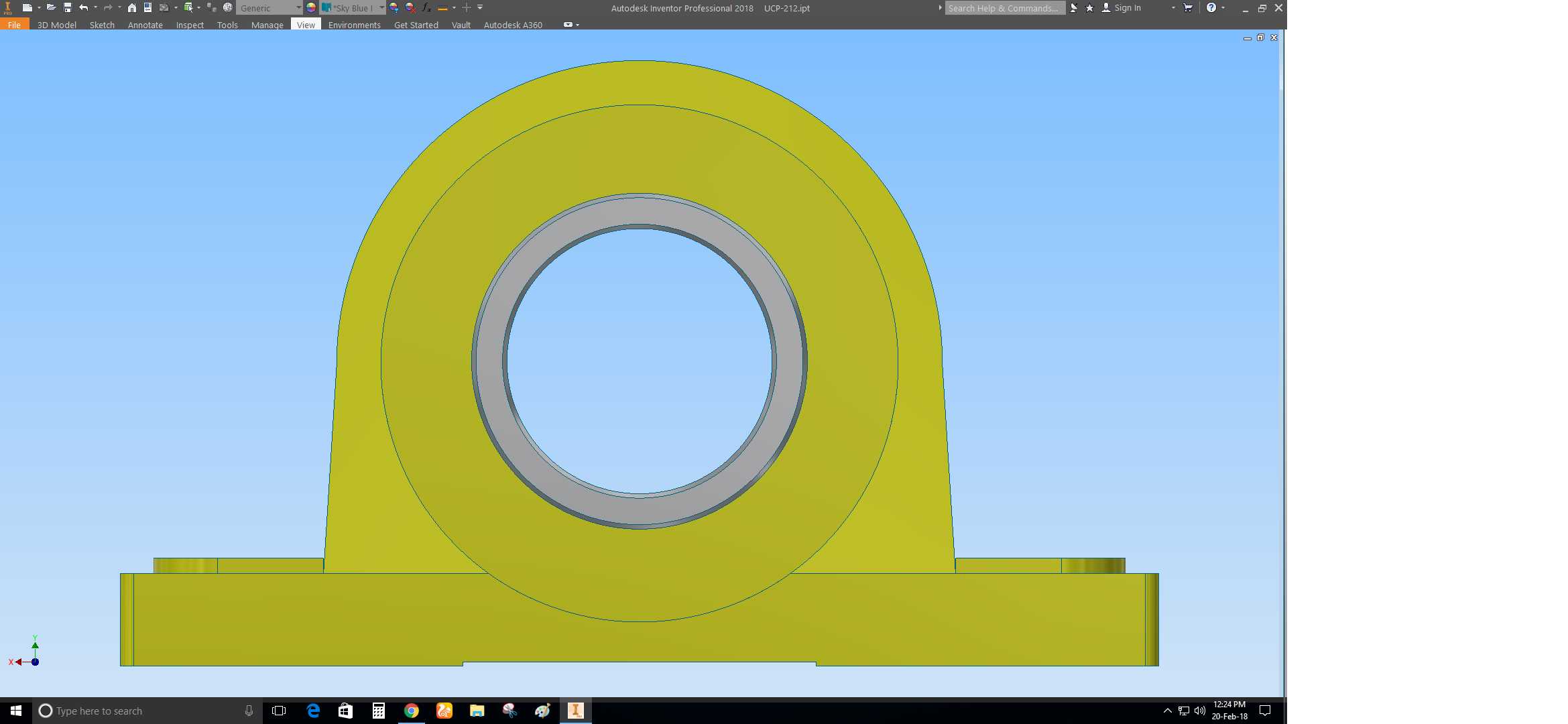

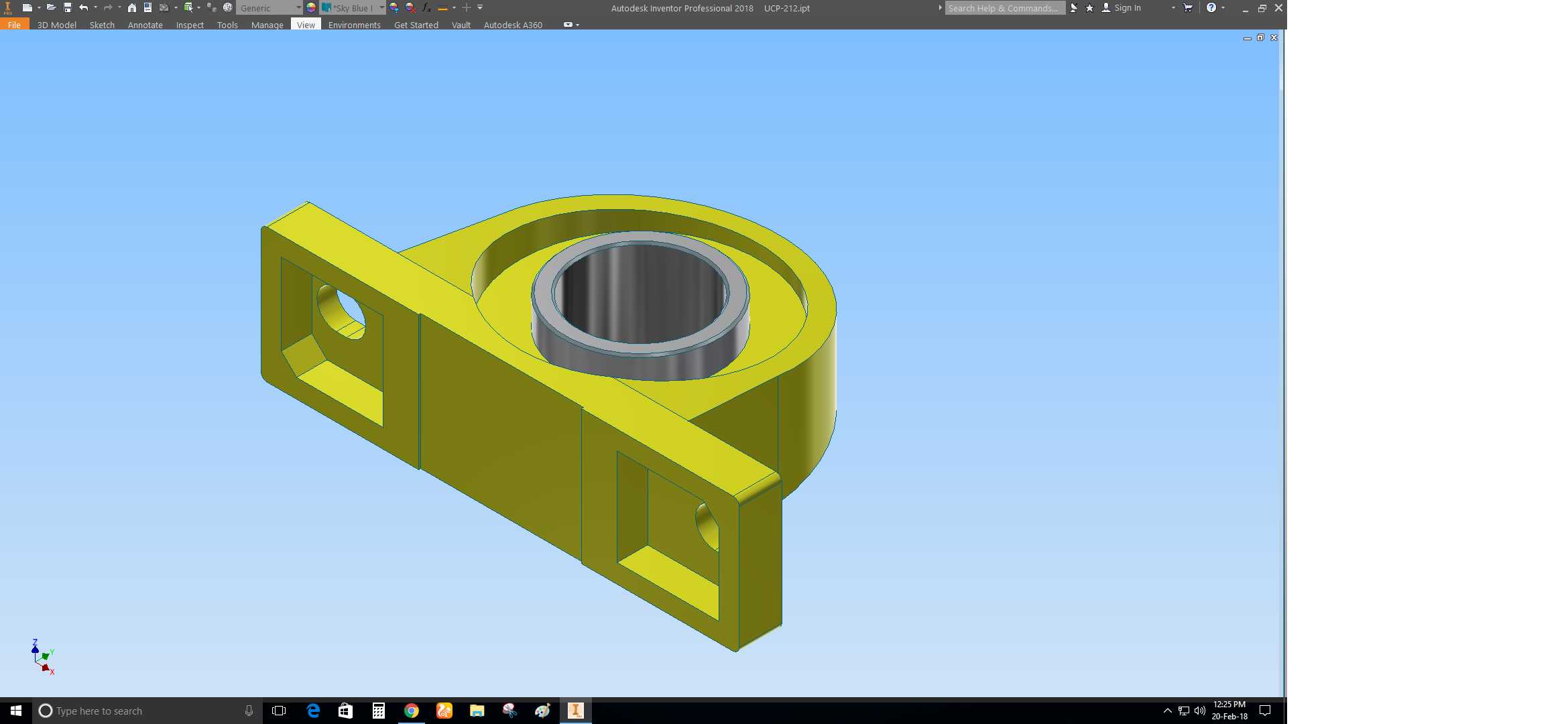

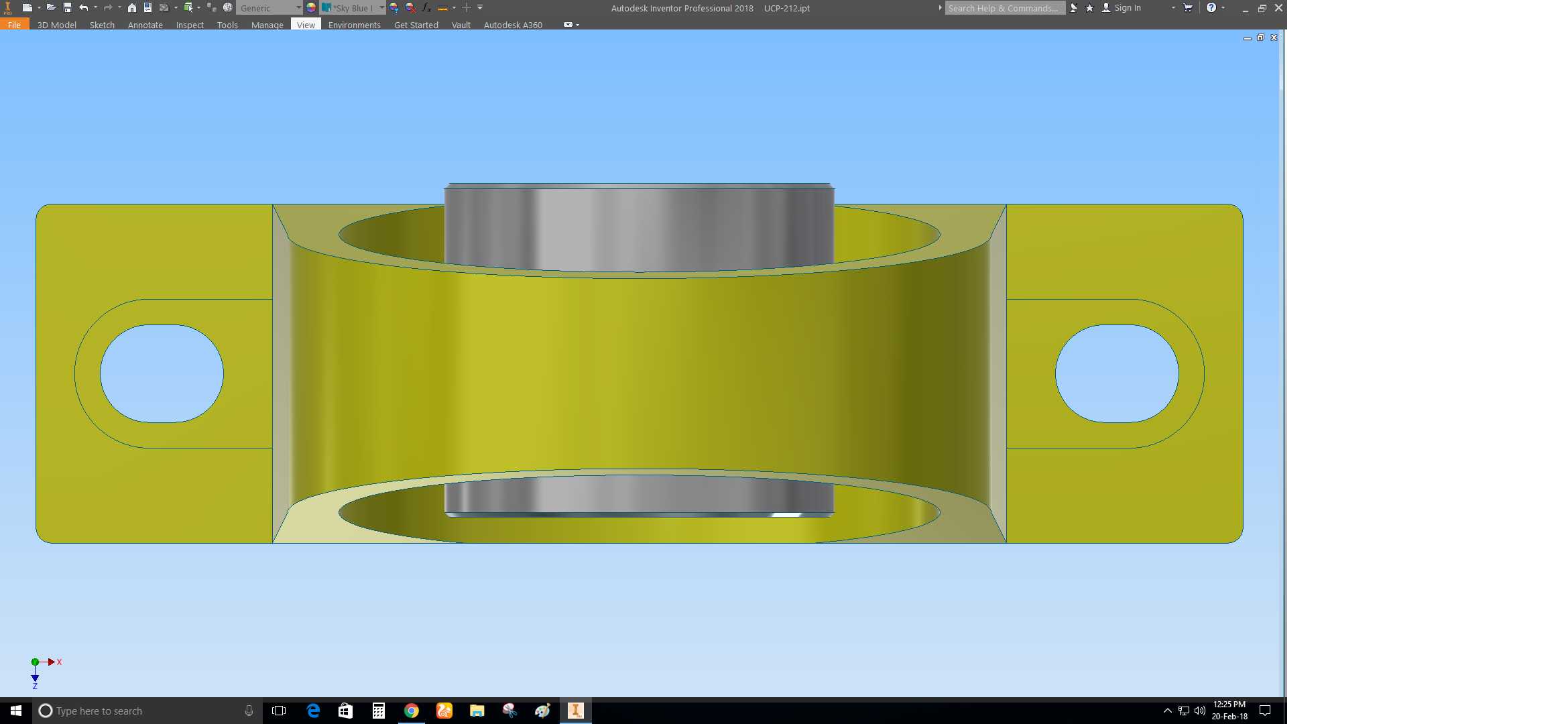

设计思路上，这个模型完全还原了实物的结构逻辑：底部是长方形的铸造安装底板，两个对称的安装螺栓孔做了沉台设计，安装的时候螺栓头能完全沉到座体平面以下，不会突出底板影响安装贴合度，两个安装孔的中心距是严格按照行业标准做的，选型的时候只要核对安装孔距、轴径两个参数，就能直接替换同型号的现有配件，不用重新改安装机架的孔位。座体上方是一体式的拱形承托结构，把外球面轴承的外圈完全包裹住，既保证了径向承载的结构强度，又能给轴承外圈提供足够的支撑刚性，避免运行过程中座体变形导致轴承卡滞。

建模的时候特意还原了外球面轴承的调心结构，轴承外圈的球面和座体的内球面是配合的，实际安装的时候如果轴的加工同轴度有轻微误差，或者机架安装面有小角度的倾斜，轴承可以通过球面配合自动调整角度，不会出现轴承别劲、过早磨损的问题，这也是带座外球面轴承在非标设备里用得特别多的核心原因。轴承内圈是带顶丝的结构，安装的时候把轴穿进内孔，拧紧两个顶丝就能把内圈和轴牢牢固定，不需要额外做轴肩、锁紧螺母这些轴向定位结构，装配效率比分离式轴承高很多。

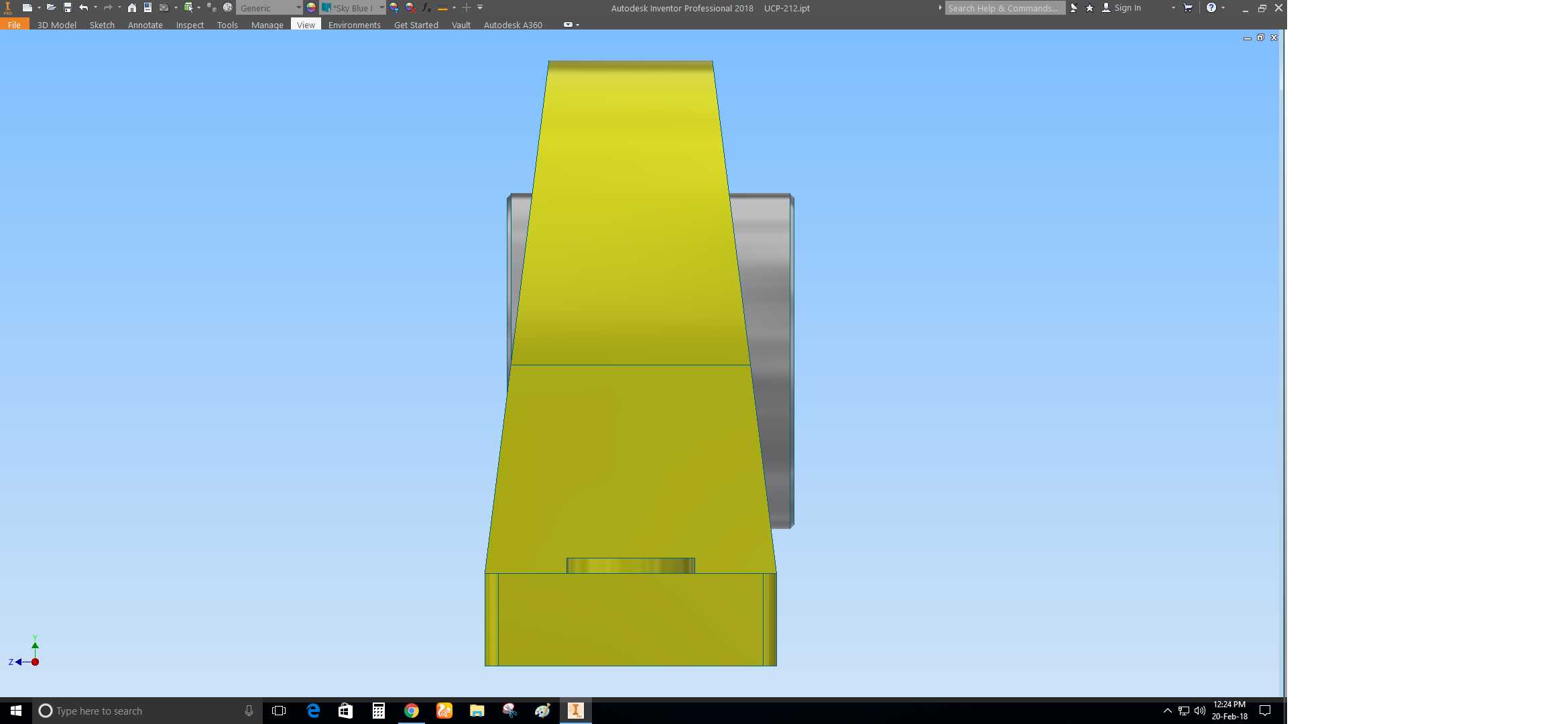

从安装边界尺寸看，底板的总长度、总宽度，座体的总高度，还有轴承内孔的中心高，都是严格按照UCP212的标准尺寸做的，做三维装配的时候，直接把这个模型调入装配体，就能准确核对轴系的中心高度，预留出螺栓安装的操作空间，不会出现设计完成后安装干涉的问题。座体的铸造圆角、壁厚过渡也都做了还原，要是后续需要做有限元分析校核承载能力，这个模型的结构细节也能满足网格划分的要求，不用再额外补做结构细节。

日常做设备维护的时候，这类轴承座的更换也很方便，只要松开底部的两个安装螺栓，拧松轴承内圈的顶丝，就能把整个轴承座从轴上拆下来，不用拆解整个轴系的其他部件，对于连续生产的生产线来说，能大幅缩短故障停机的维护时间。建模的时候也考虑了装配干涉检查的需求，轴承内孔和轴的配合公差、座体安装面和机架的贴合面、螺栓孔和安装螺栓的间隙，都按照实际装配的公差要求做了预留，装配仿真的时候不会出现不合理的干涉报错。
